基于PLC的四层电梯控制系统设计

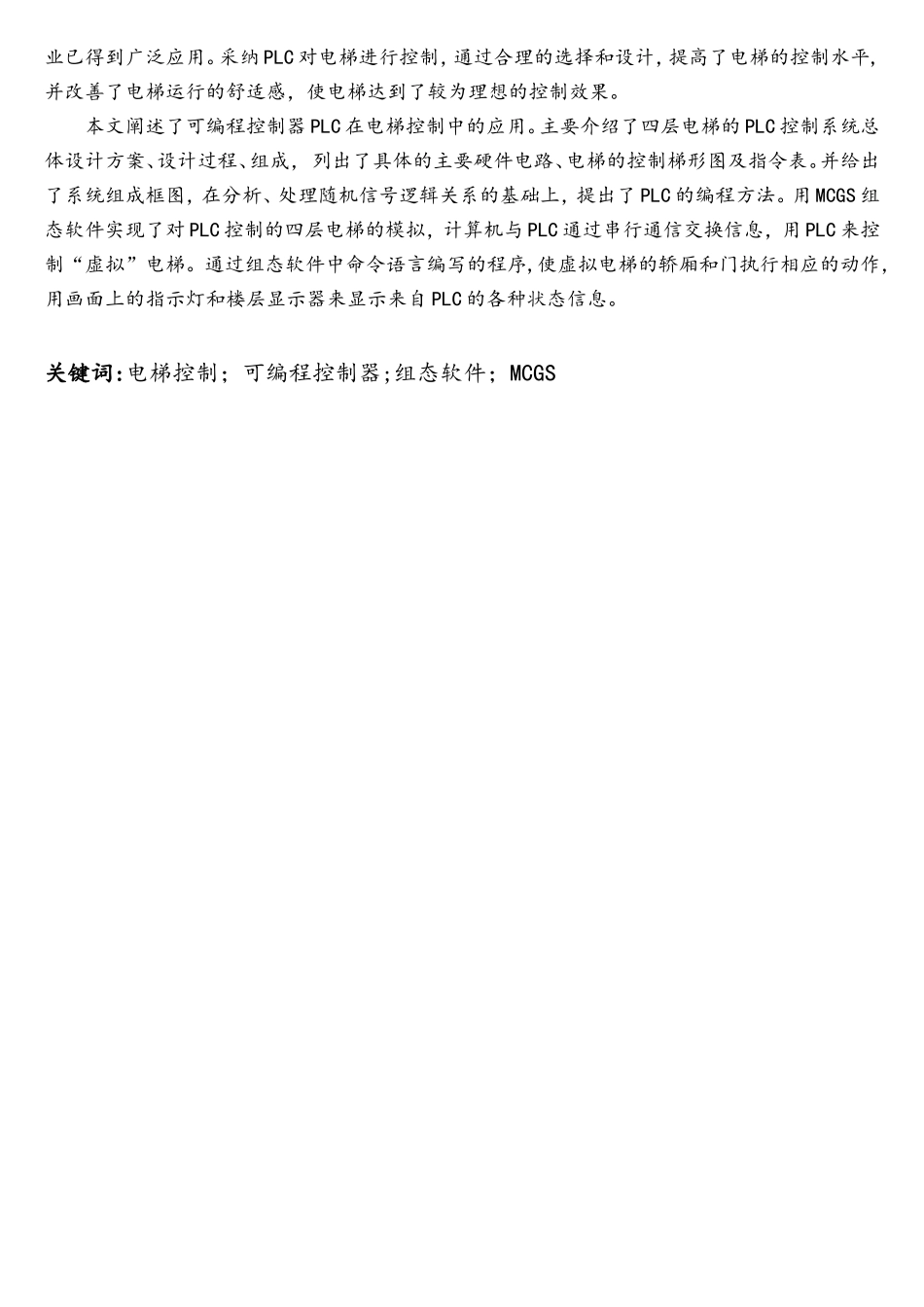

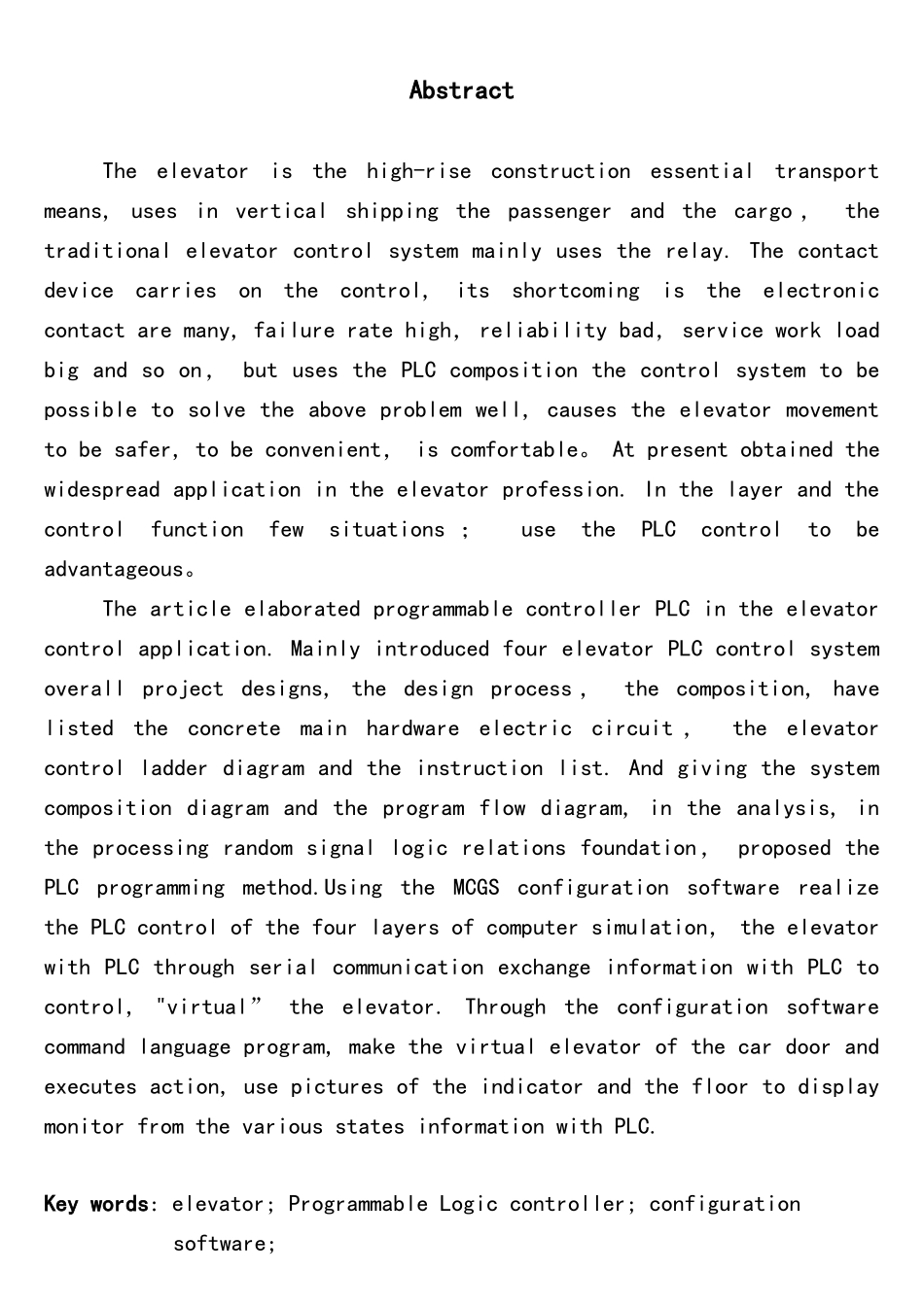

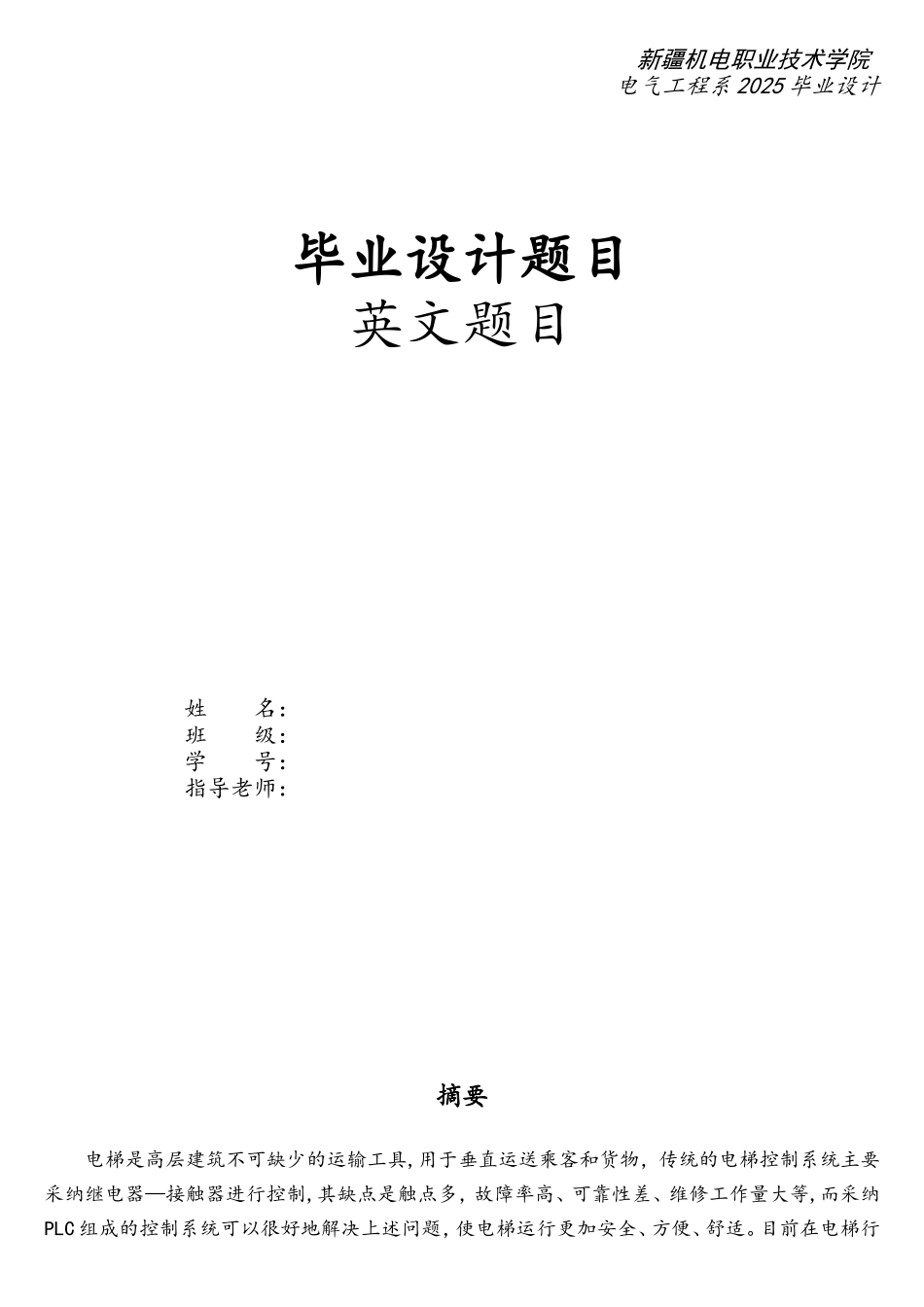

新疆机电职业技术学院电气工程系 2025 毕业设计毕业设计题目英文题目姓 名：班 级：学 号：指导老师： 摘要电梯是高层建筑不可缺少的运输工具,用于垂直运送乘客和货物，传统的电梯控制系统主要采纳继电器—接触器进行控制,其缺点是触点多，故障率高、可靠性差、维修工作量大等,而采纳 PLC 组成的控制系统可以很好地解决上述问题，使电梯运行更加安全、方便、舒适。目前在电梯行业已得到广泛应用。采纳 PLC 对电梯进行控制，通过合理的选择和设计，提高了电梯的控制水平,并改善了电梯运行的舒适感，使电梯达到了较为理想的控制效果。本文阐述了可编程控制器 PLC 在电梯控制中的应用。主要介绍了四层电梯的 PLC 控制系统总体设计方案、设计过程、组成， 列出了具体的主要硬件电路、电梯的控制梯形图及指令表。并给出了系统组成框图，在分析、处理随机信号逻辑关系的基础上，提出了 PLC 的编程方法。用 MCGS 组态软件实现了对 PLC 控制的四层电梯的模拟，计算机与 PLC 通过串行通信交换信息，用 PLC 来控制“虚拟”电梯。通过组态软件中命令语言编写的程序,使虚拟电梯的轿厢和门执行相应的动作，用画面上的指示灯和楼层显示器来显示来自 PLC 的各种状态信息。关键词:电梯控制；可编程控制器;组态软件；MCGSAbstractThe elevator is the high-rise construction essential transport means, uses in vertical shipping the passenger and the cargo ， the traditional elevator control system mainly uses the relay. The contact device carries on the control, its shortcoming is the electronic contact are many, failure rate high， reliability bad， service work load big and so on， but uses the PLC composition the control system to be possible to solve the above problem well, causes the elevator movement to be safer, to be convenient， is comfortable。 At present obtained the widespread application in the elevator profession. In the layer and the control function few situations ； use the PLC control to be advantageous。The article elaborated programmable controller PLC in the elevator control application. Mainly introduced four ...
