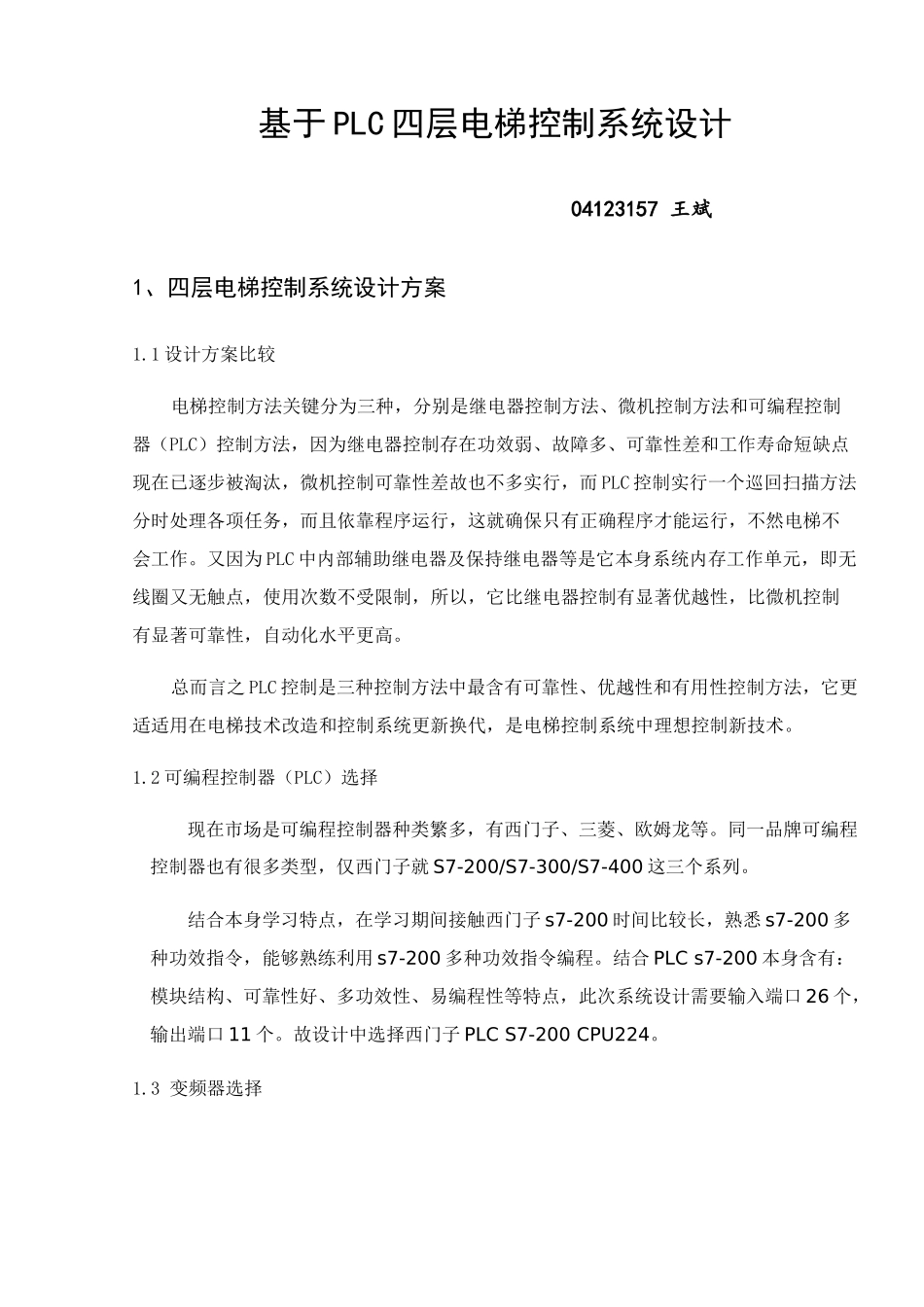

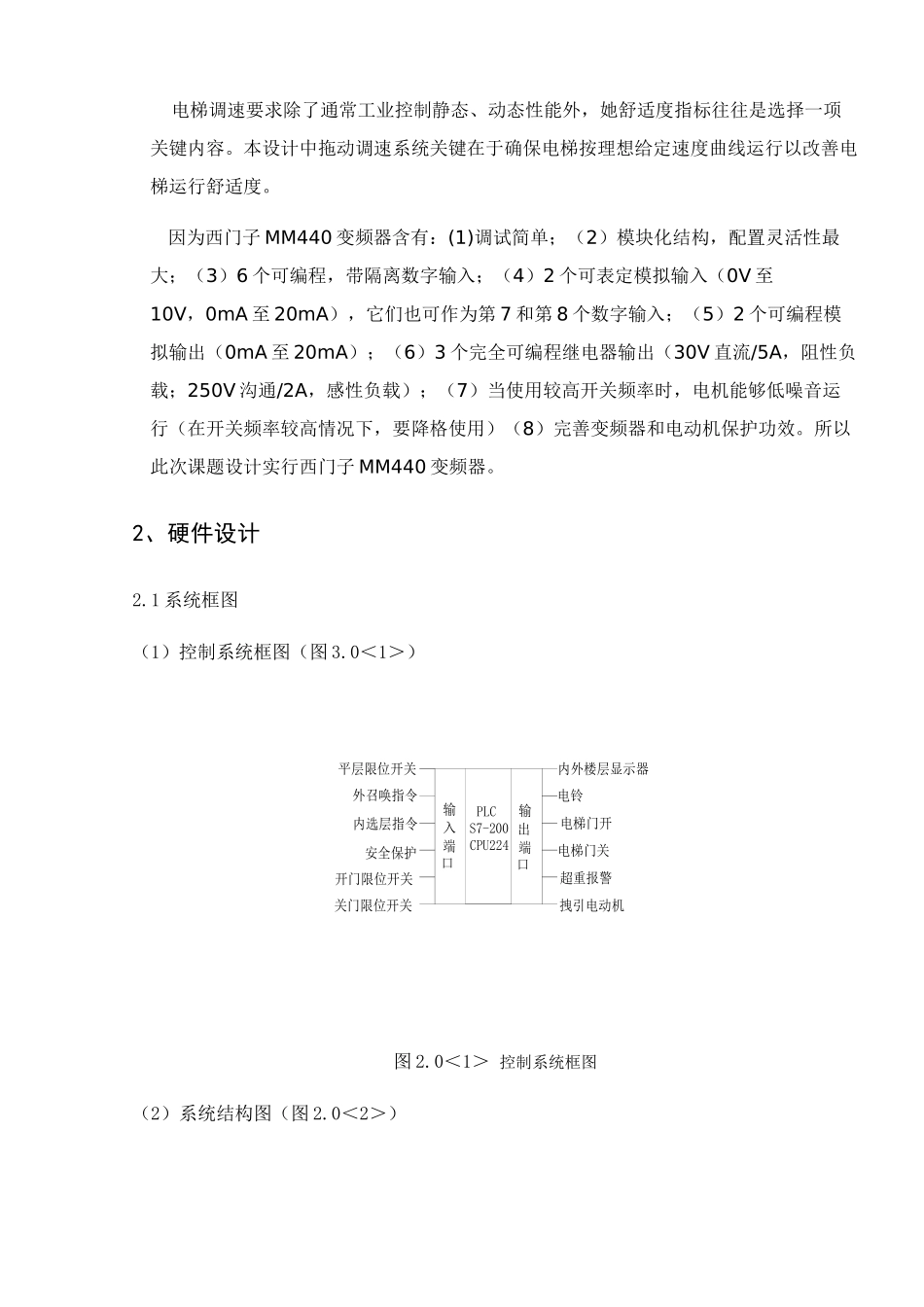

基于 PLC 四层电梯控制系统设计04123157 王斌1、四层电梯控制系统设计方案1.1 设计方案比较电梯控制方法关键分为三种，分别是继电器控制方法、微机控制方法和可编程控制器（PLC）控制方法，因为继电器控制存在功效弱、故障多、可靠性差和工作寿命短缺点现在已逐步被淘汰，微机控制可靠性差故也不多实行，而 PLC 控制实行一个巡回扫描方法分时处理各项任务，而且依靠程序运行，这就确保只有正确程序才能运行，不然电梯不会工作。又因为 PLC 中内部辅助继电器及保持继电器等是它本身系统内存工作单元，即无线圈又无触点，使用次数不受限制，所以，它比继电器控制有显著优越性，比微机控制有显著可靠性，自动化水平更高。总而言之 PLC 控制是三种控制方法中最含有可靠性、优越性和有用性控制方法，它更适适用在电梯技术改造和控制系统更新换代，是电梯控制系统中理想控制新技术。1.2 可编程控制器（PLC）选择现在市场是可编程控制器种类繁多，有西门子、三菱、欧姆龙等。同一品牌可编程控制器也有很多类型，仅西门子就 S7-200/S7-300/S7-400 这三个系列。结合本身学习特点，在学习期间接触西门子 s7-200 时间比较长，熟悉 s7-200 多种功效指令，能够熟练利用 s7-200 多种功效指令编程。结合 PLC s7-200 本身含有：模块结构、可靠性好、多功效性、易编程性等特点，此次系统设计需要输入端口 26 个，输出端口 11 个。故设计中选择西门子 PLC S7-200 CPU224。1.3 变频器选择 电梯调速要求除了通常工业控制静态、动态性能外，她舒适度指标往往是选择一项关键内容。本设计中拖动调速系统关键在于确保电梯按理想给定速度曲线运行以改善电梯运行舒适度。 因为西门子 MM440 变频器含有：(1)调试简单；（2）模块化结构，配置灵活性最大；（3）6 个可编程，带隔离数字输入；（4）2 个可表定模拟输入（0V 至10V，0mA 至 20mA），它们也可作为第 7 和第 8 个数字输入；（5）2 个可编程模拟输出（0mA 至 20mA）；（6）3 个完全可编程继电器输出（30V 直流/5A，阻性负载；250V 沟通/2A，感性负载）；（7）当使用较高开关频率时，电机能够低噪音运行（在开关频率较高情况下，要降格使用）（8）完善变频器和电动机保护功效。所以此次课题设计实行西门子 MM440 变频器。2、硬件设计2.1 系统框图（1）控制系统框图（图 3.0＜1＞） 内外楼层显示器电铃电梯门开电梯门关超重报警拽引电动机平层限位开关外召唤指令内...
