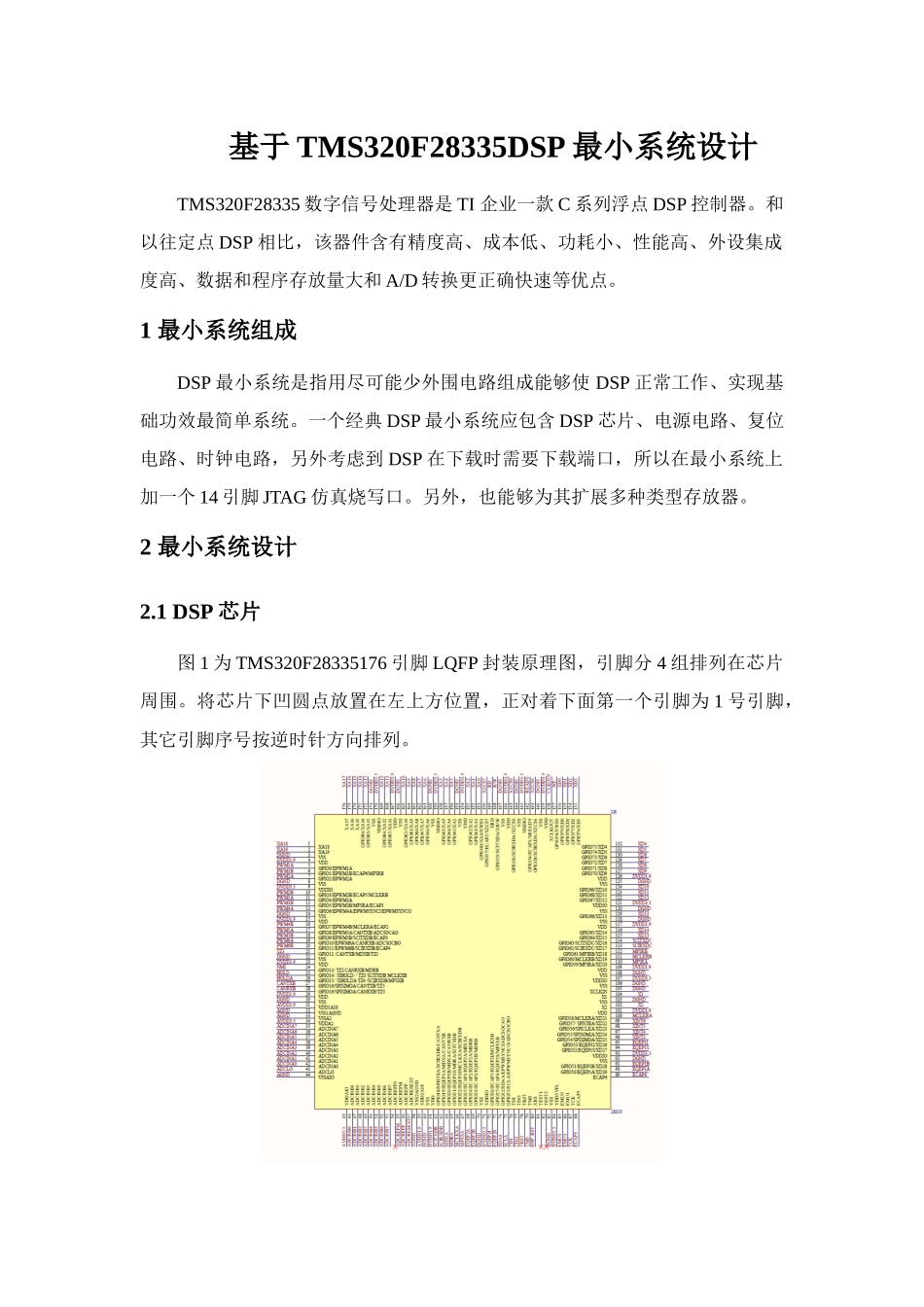

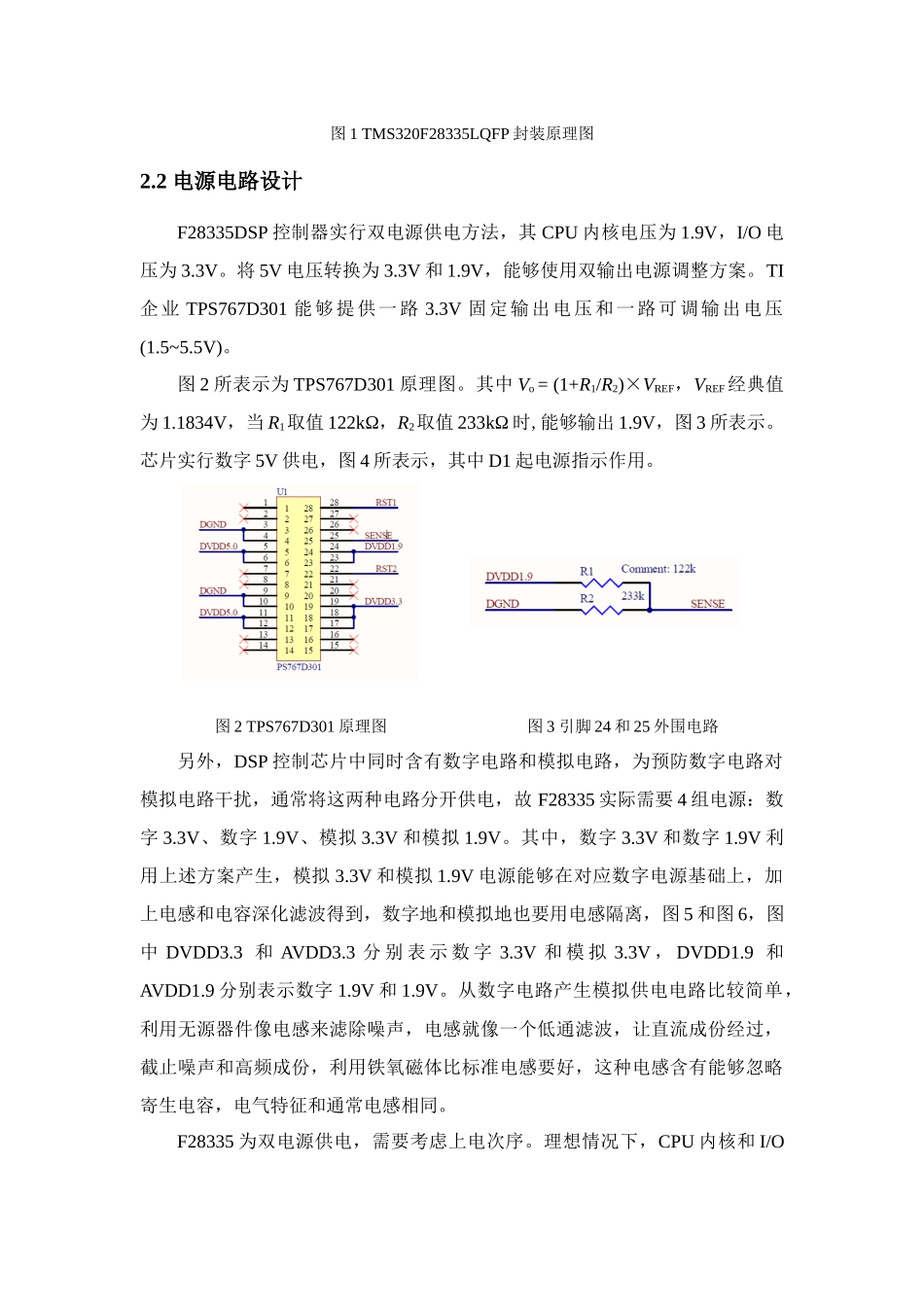

基于 TMS320F28335DSP 最小系统设计TMS320F28335 数字信号处理器是 TI 企业一款 C 系列浮点 DSP 控制器。和以往定点 DSP 相比，该器件含有精度高、成本低、功耗小、性能高、外设集成度高、数据和程序存放量大和 A/D 转换更正确快速等优点。1 最小系统组成DSP 最小系统是指用尽可能少外围电路组成能够使 DSP 正常工作、实现基础功效最简单系统。一个经典 DSP 最小系统应包含 DSP 芯片、电源电路、复位电路、时钟电路，另外考虑到 DSP 在下载时需要下载端口，所以在最小系统上加一个 14 引脚 JTAG 仿真烧写口。另外，也能够为其扩展多种类型存放器。2 最小系统设计2.1 DSP 芯片图 1 为 TMS320F28335176 引脚 LQFP 封装原理图，引脚分 4 组排列在芯片周围。将芯片下凹圆点放置在左上方位置，正对着下面第一个引脚为 1 号引脚，其它引脚序号按逆时针方向排列。图 1 TMS320F28335LQFP 封装原理图2.2 电源电路设计F28335DSP 控制器实行双电源供电方法，其 CPU 内核电压为 1.9V，I/O 电压为 3.3V。将 5V 电压转换为 3.3V 和 1.9V，能够使用双输出电源调整方案。TI企业 TPS767D301 能够提供一路 3.3V 固定输出电压和一路可调输出电压(1.5~5.5V)。图 2 所表示为 TPS767D301 原理图。其中 Vo = (1+R1/R2)×VREF，VREF经典值为 1.1834V，当 R1取值 122kΩ，R2取值 233kΩ 时,能够输出 1.9V，图 3 所表示。芯片实行数字 5V 供电，图 4 所表示，其中 D1 起电源指示作用。图 2 TPS767D301 原理图图 3 引脚 24 和 25 外围电路另外，DSP 控制芯片中同时含有数字电路和模拟电路，为预防数字电路对模拟电路干扰，通常将这两种电路分开供电，故 F28335 实际需要 4 组电源：数字 3.3V、数字 1.9V、模拟 3.3V 和模拟 1.9V。其中，数字 3.3V 和数字 1.9V 利用上述方案产生，模拟 3.3V 和模拟 1.9V 电源能够在对应数字电源基础上，加上电感和电容深化滤波得到，数字地和模拟地也要用电感隔离，图 5 和图 6，图中 DVDD3.3 和 AVDD3.3 分 别 表 示 数 字 3.3V 和 模 拟 3.3V ， DVDD1.9 和AVDD1.9 分别表示数字 1.9V 和 1.9V。从数字电路产生模拟供电电路比较简单，利用无源器件像电感来滤除噪声，电感就像一个低通滤波，让直流成份经过，截止噪声和高频成份，利用铁氧磁体比标准电感要好，这种电感含有能够忽略寄生电容，电气特征和...
