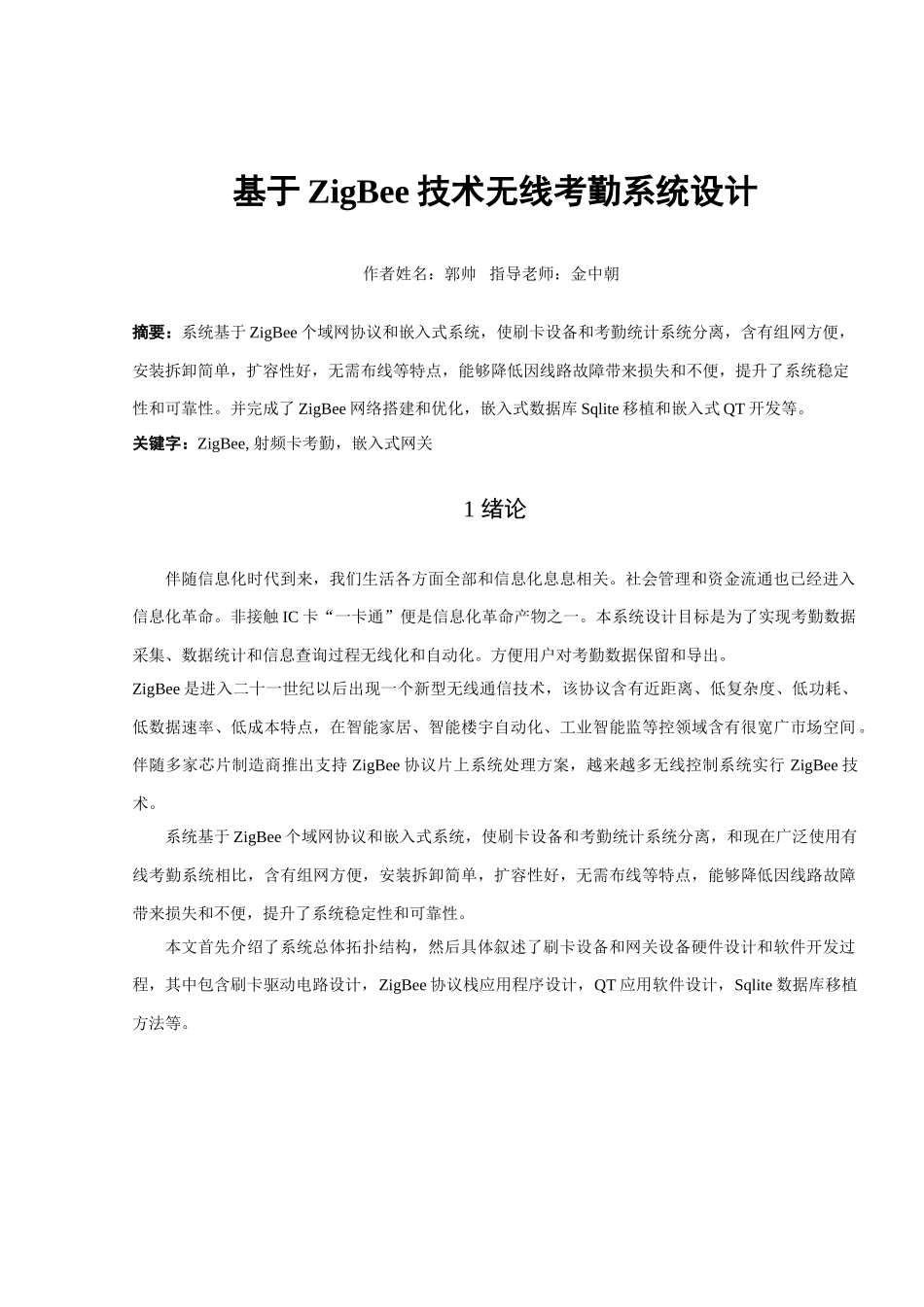

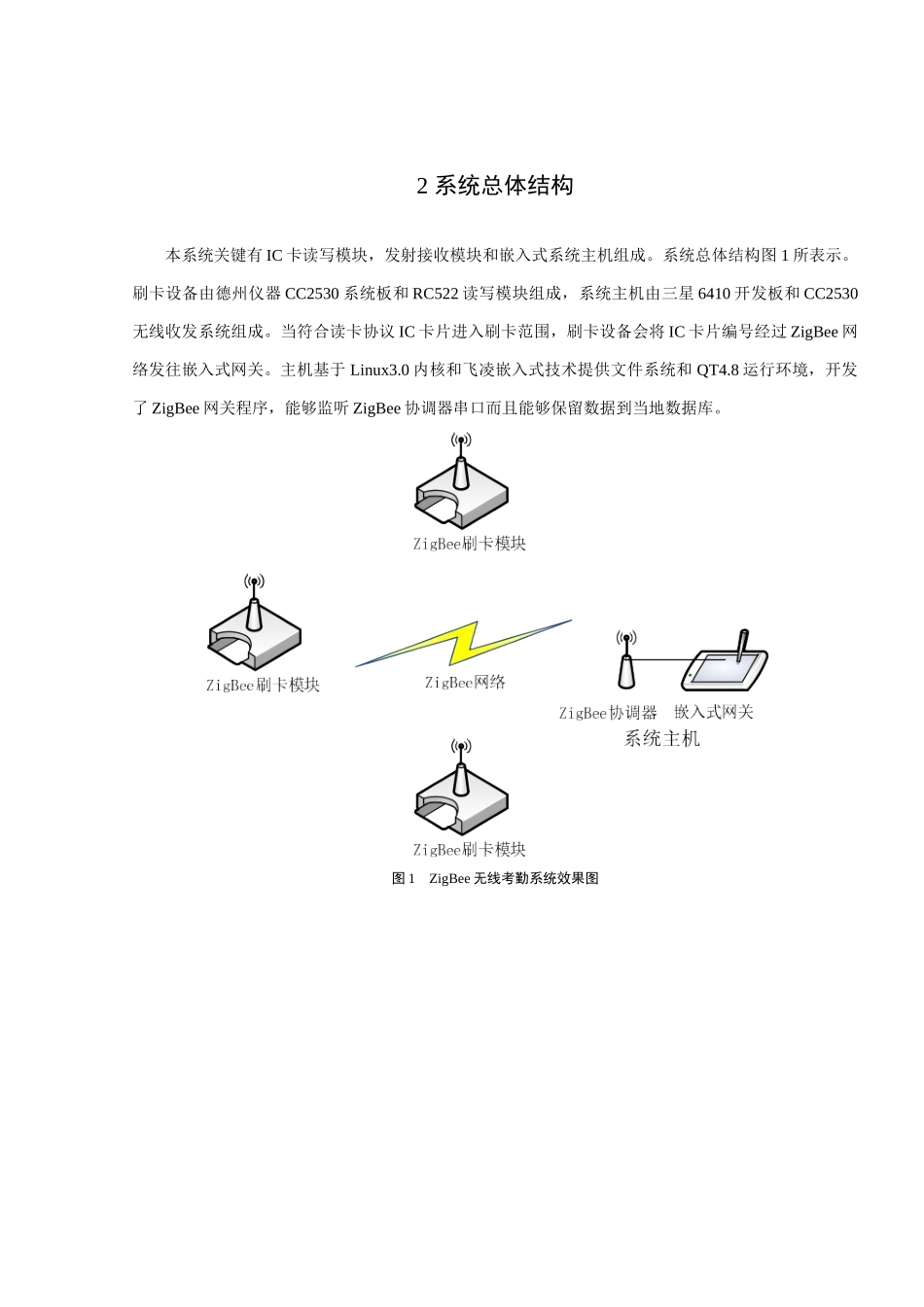

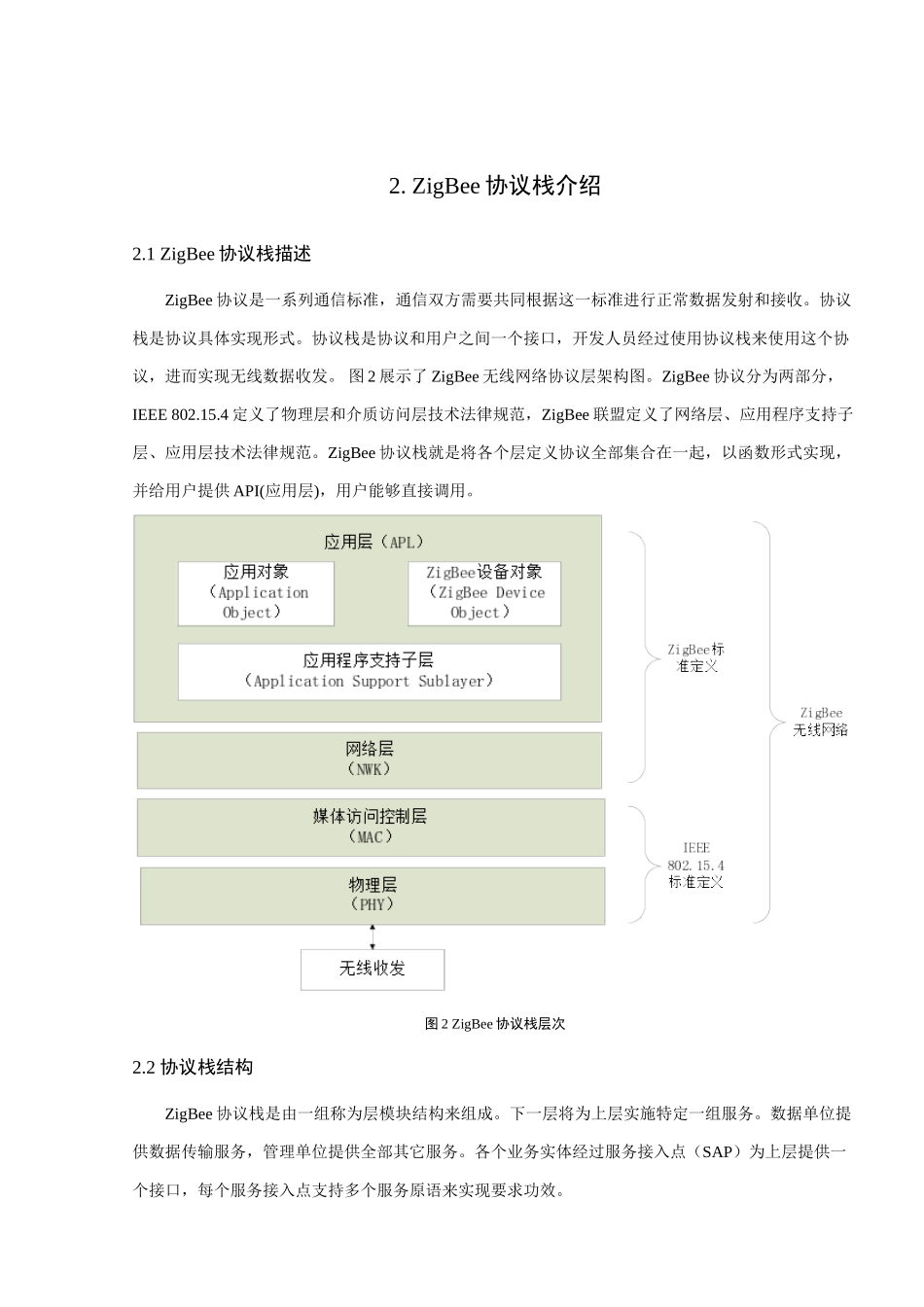

基于 ZigBee 技术无线考勤系统设计作者姓名：郭帅 指导老师：金中朝摘要：系统基于 ZigBee 个域网协议和嵌入式系统，使刷卡设备和考勤统计系统分离，含有组网方便，安装拆卸简单，扩容性好，无需布线等特点，能够降低因线路故障带来损失和不便，提升了系统稳定性和可靠性。并完成了 ZigBee 网络搭建和优化，嵌入式数据库 Sqlite 移植和嵌入式 QT 开发等。关键字：ZigBee, 射频卡考勤，嵌入式网关1 绪论伴随信息化时代到来，我们生活各方面全部和信息化息息相关。社会管理和资金流通也已经进入信息化革命。非接触 IC 卡“一卡通”便是信息化革命产物之一。本系统设计目标是为了实现考勤数据采集、数据统计和信息查询过程无线化和自动化。方便用户对考勤数据保留和导出。ZigBee 是进入二十一世纪以后出现一个新型无线通信技术，该协议含有近距离、低复杂度、低功耗、低数据速率、低成本特点，在智能家居、智能楼宇自动化、工业智能监等控领域含有很宽广市场空间 。伴随多家芯片制造商推出支持 ZigBee 协议片上系统处理方案，越来越多无线控制系统实行 ZigBee 技术。系统基于 ZigBee 个域网协议和嵌入式系统，使刷卡设备和考勤统计系统分离，和现在广泛使用有线考勤系统相比，含有组网方便，安装拆卸简单，扩容性好，无需布线等特点，能够降低因线路故障带来损失和不便，提升了系统稳定性和可靠性。本文首先介绍了系统总体拓扑结构，然后具体叙述了刷卡设备和网关设备硬件设计和软件开发过程，其中包含刷卡驱动电路设计，ZigBee 协议栈应用程序设计，QT 应用软件设计，Sqlite 数据库移植方法等。2 系统总体结构本系统关键有 IC 卡读写模块，发射接收模块和嵌入式系统主机组成。系统总体结构图 1 所表示。刷卡设备由德州仪器 CC2530 系统板和 RC522 读写模块组成，系统主机由三星 6410 开发板和 CC2530无线收发系统组成。当符合读卡协议 IC 卡片进入刷卡范围，刷卡设备会将 IC 卡片编号经过 ZigBee 网络发往嵌入式网关。主机基于 Linux3.0 内核和飞凌嵌入式技术提供文件系统和 QT4.8 运行环境，开发了 ZigBee 网关程序，能够监听 ZigBee 协调器串口而且能够保留数据到当地数据库。图 1 ZigBee 无线考勤系统效果图2. ZigBee 协议栈介绍2.1 ZigBee 协议栈描述ZigBee 协议是一系列通信标准，通信双方需要共同根据这一标准进行正常数据发射和接收。协议栈是协议具体实现形式。协议栈是协议和...
