基于单片机保温箱课程设计样本

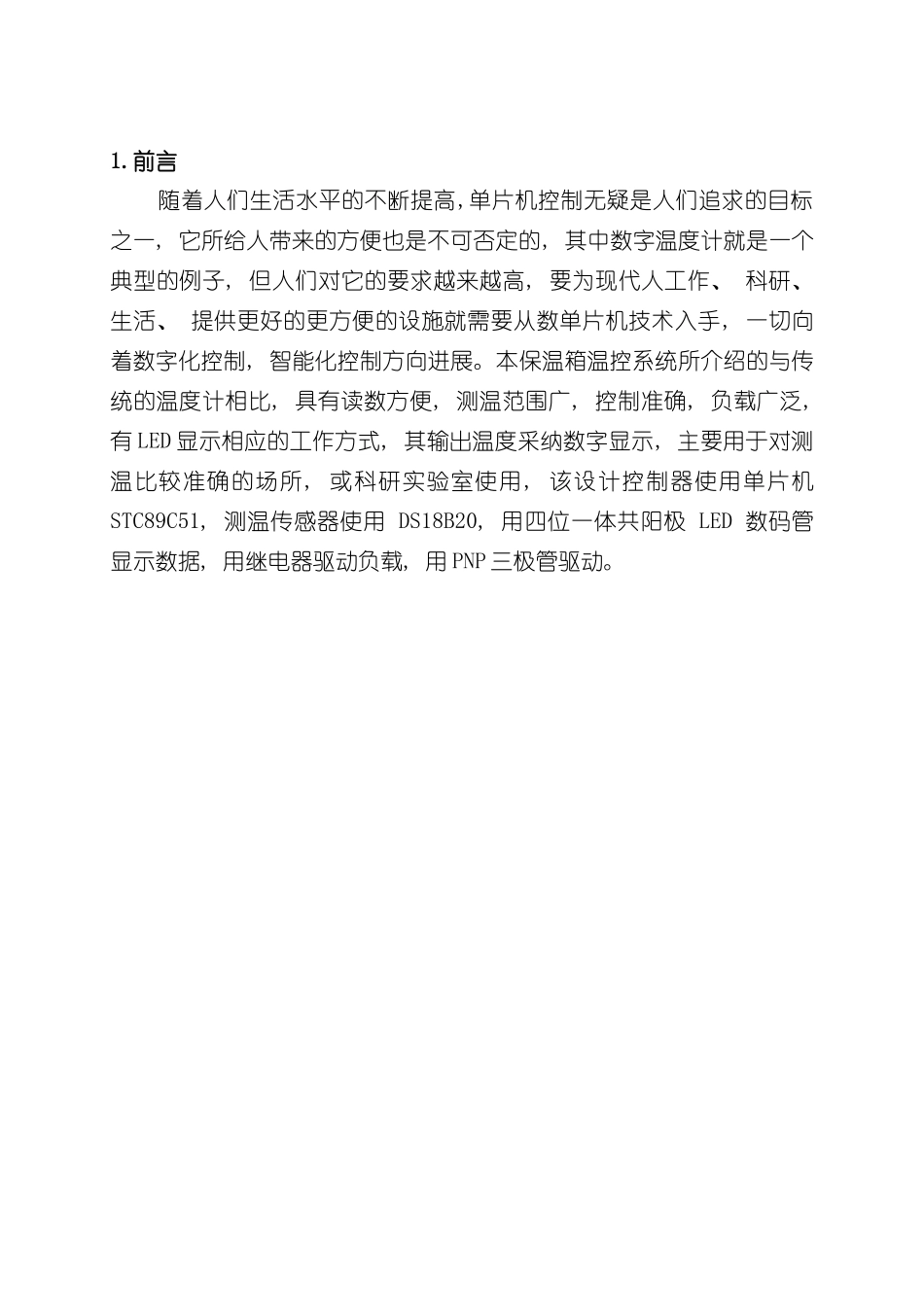

1.前言 随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一, 它所给人带来的方便也是不可否定的, 其中数字温度计就是一个典型的例子, 但人们对它的要求越来越高, 要为现代人工作、 科研、 生活、 提供更好的更方便的设施就需要从数单片机技术入手, 一切向着数字化控制, 智能化控制方向进展。本保温箱温控系统所介绍的与传统的温度计相比, 具有读数方便, 测温范围广, 控制准确, 负载广泛, 有 LED 显示相应的工作方式, 其输出温度采纳数字显示, 主要用于对测温比较准确的场所, 或科研实验室使用, 该设计控制器使用单片机 STC89C51, 测温传感器使用 DS18B20, 用四位一体共阳极 LED 数码管显示数据, 用继电器驱动负载, 用 PNP 三极管驱动。2.系统概述单片机技术已经普及到我们生活, 工作, 科研, 各个领域, 已经成为一种比较成熟的技术,本文将介绍一种基于单片机保温箱的温控系统讨论, 本恒温箱属于多功能多用途, 能够设置上下控制温度, 当温度不在设置范围内时, 能够驱动相应的负载工作, 同时声光报警。随着现代工农业技术的进展及人们对生活环境要求的提高, 人们也迫切需要检测与控制温度。本文经过采纳继电器作为温度的主要控制元件, 它能够直接驱动 2500W 功率的负载, 能够应用于家庭、 小型工厂等小电量用电设备, 亦能够用继电器来控制沟通接触器线圈等, 就能够实现对大功率负载的控制, 应用十分广泛。采纳蜂鸣器作为电声元件的报警, LED 发光指示相应的加热或制冷工作。这种保温箱的温控系统结构简单, 可操作性强, 应用广泛。工作时, 温度控制范围为上下限之间, 当前环境温度若超过设定的临界温度, 由单片机发出控制和报警信号, 从而负载控制温度的变化。基于单片机保温箱的温控系统大部分使用是在实验室、 工业、 医药、 农业中。在实验室中特别是生物实验室, 我们为了得到更加准确的实验数据, 对于恒温实验环境要求严格。因此针对实验室来说, 恒温箱的作用显得相当重要。在工业生产过程中我们对于恒温箱的要求也相对更加严格, 比如产品的热处理、 冷处理等, 直接影响着产品的质量。在医药方面医用恒温箱主要用于药品和试剂的储存、 运输, 疫苗、 血液的冷藏保温, 透析液的加温、 生理盐水的加温等。 由以上我们能够明显的看出恒温箱的重要作用。在农业温室大棚中, 温控系统对于农作物的生长至关重要, 对于农业方面, 以至于生活中的各个方面温控系统...
