基于单片机数字电压表的设计与实现样本

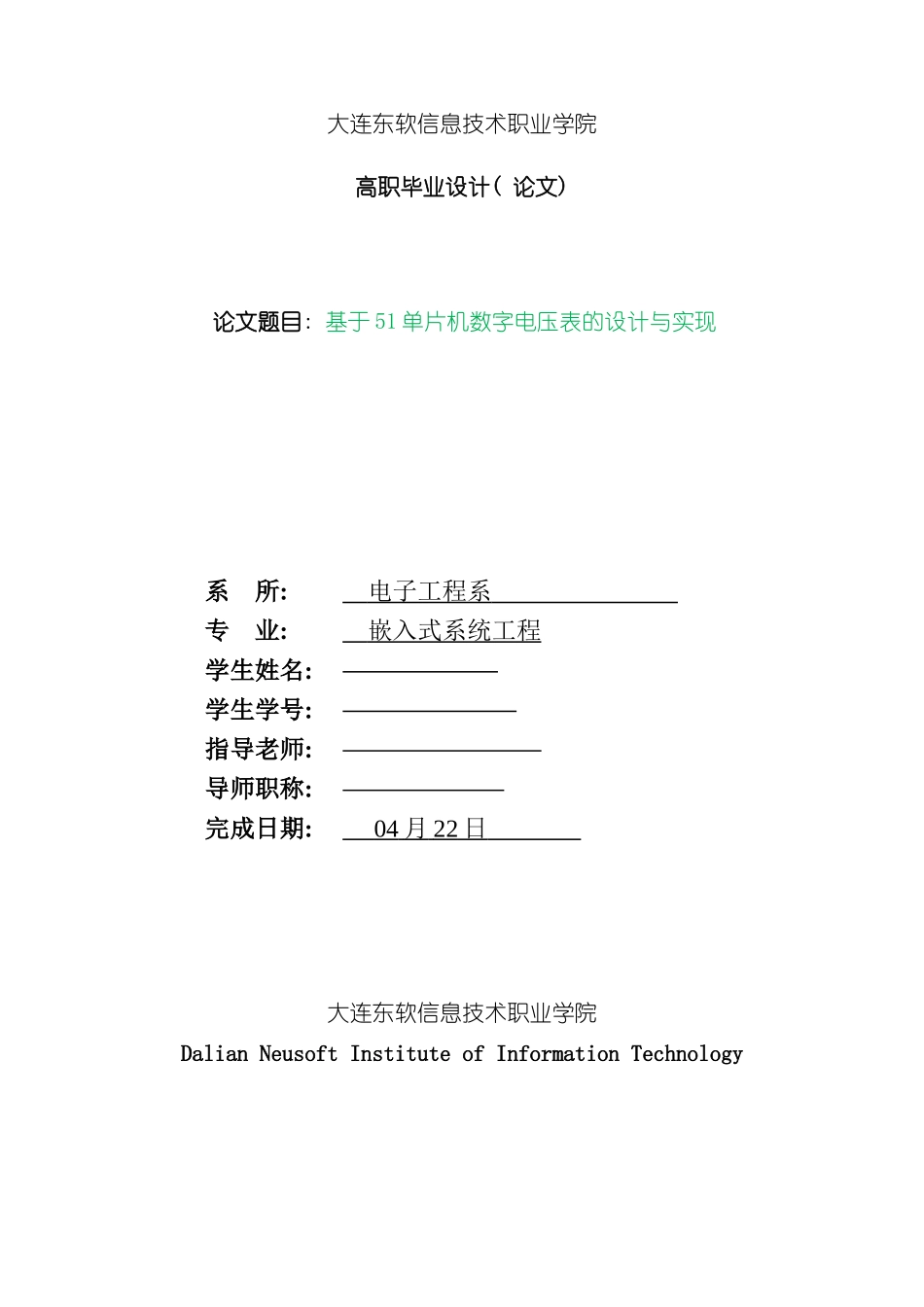

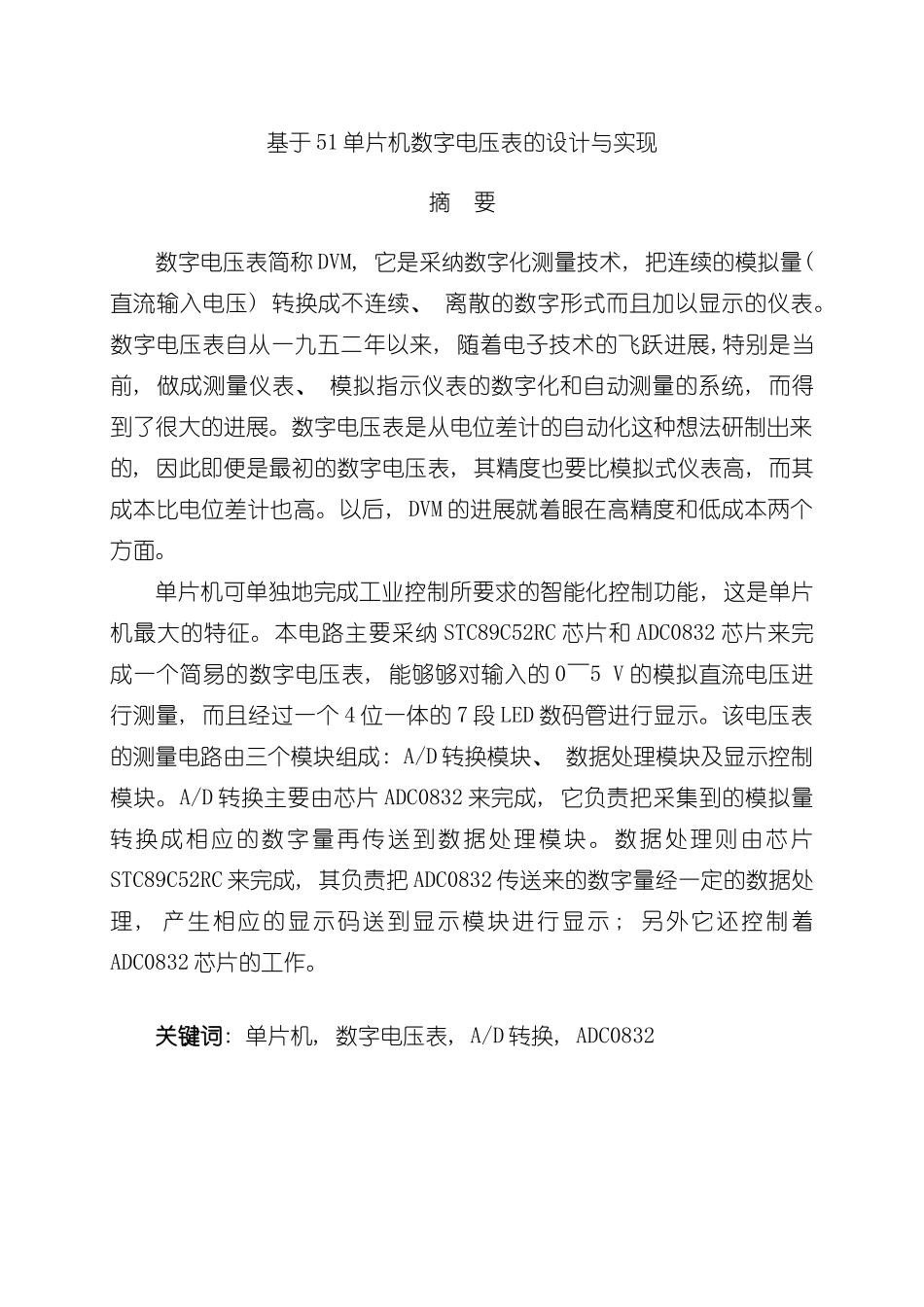

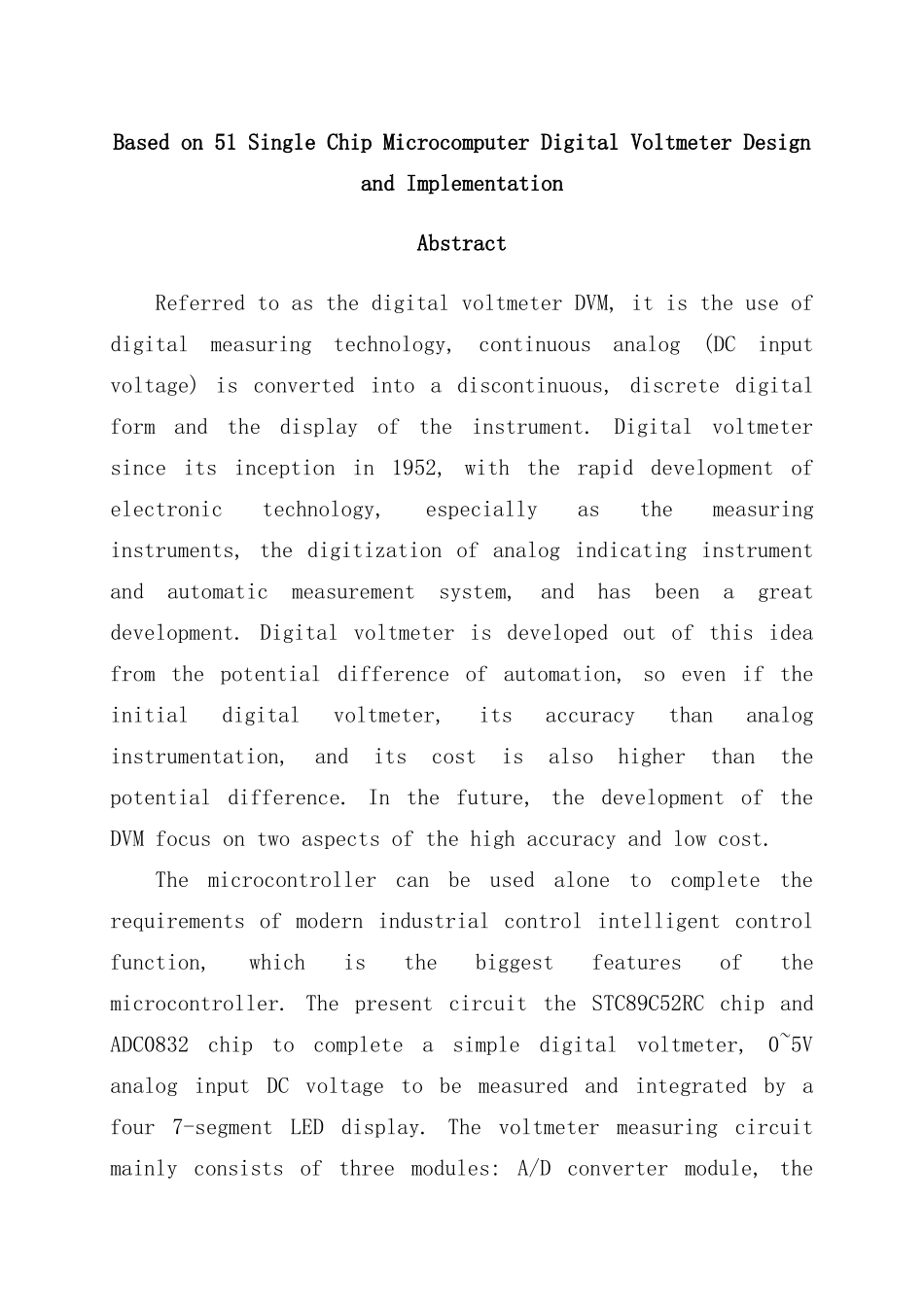

大连东软信息技术职业学院高职毕业设计( 论文) 系 所: 电子工程系 专 业: 嵌入式系统工程 学生姓名: 学生学号: 指导老师: 导师职称: 完成日期: 04 月 22 日 大连东软信息技术职业学院Dalian Neusoft Institute of Information Technology论文题目: 基于 51 单片机数字电压表的设计与实现基于 51 单片机数字电压表的设计与实现摘 要数字电压表简称 DVM, 它是采纳数字化测量技术, 把连续的模拟量( 直流输入电压) 转换成不连续、 离散的数字形式而且加以显示的仪表。数字电压表自从一九五二年以来, 随着电子技术的飞跃进展,特别是当前, 做成测量仪表、 模拟指示仪表的数字化和自动测量的系统, 而得到了很大的进展。数字电压表是从电位差计的自动化这种想法研制出来的, 因此即便是最初的数字电压表, 其精度也要比模拟式仪表高, 而其成本比电位差计也高。以后, DVM 的进展就着眼在高精度和低成本两个方面。单片机可单独地完成工业控制所要求的智能化控制功能, 这是单片机最大的特征。本电路主要采纳 STC89C52RC 芯片和 ADC0832 芯片来完成一个简易的数字电压表, 能够够对输入的 0～5 V 的模拟直流电压进行测量, 而且经过一个 4 位一体的 7 段 LED 数码管进行显示。该电压表的测量电路由三个模块组成: A/D 转换模块、 数据处理模块及显示控制模块。A/D 转换主要由芯片 ADC0832 来完成, 它负责把采集到的模拟量转换成相应的数字量再传送到数据处理模块。数据处理则由芯片STC89C52RC 来完成, 其负责把 ADC0832 传送来的数字量经一定的数据处理, 产生相应的显示码送到显示模块进行显示 ; 另外它还控制着ADC0832 芯片的工作。关键词: 单片机, 数字电压表, A/D 转换, ADC0832Based on 51 Single Chip Microcomputer Digital Voltmeter Design and ImplementationAbstractReferred to as the digital voltmeter DVM, it is the use of digital measuring technology, continuous analog (DC input voltage) is converted into a discontinuous, discrete digital form and the display of the instrument. Digital voltmeter since its inception in 1952, with the rapid development of electronic technology, especially as the measuring instruments, the digitization of analog indicating inst...
