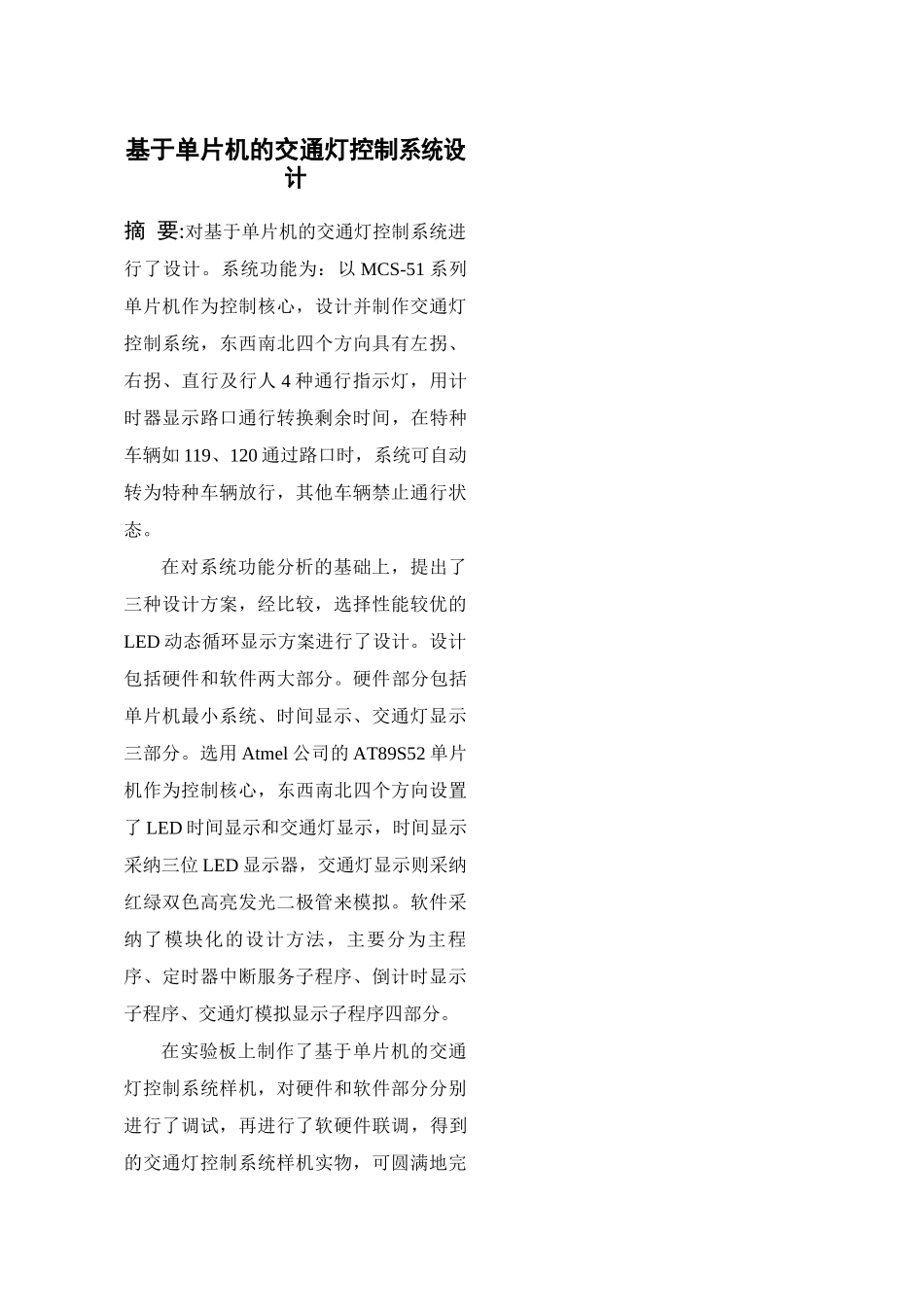

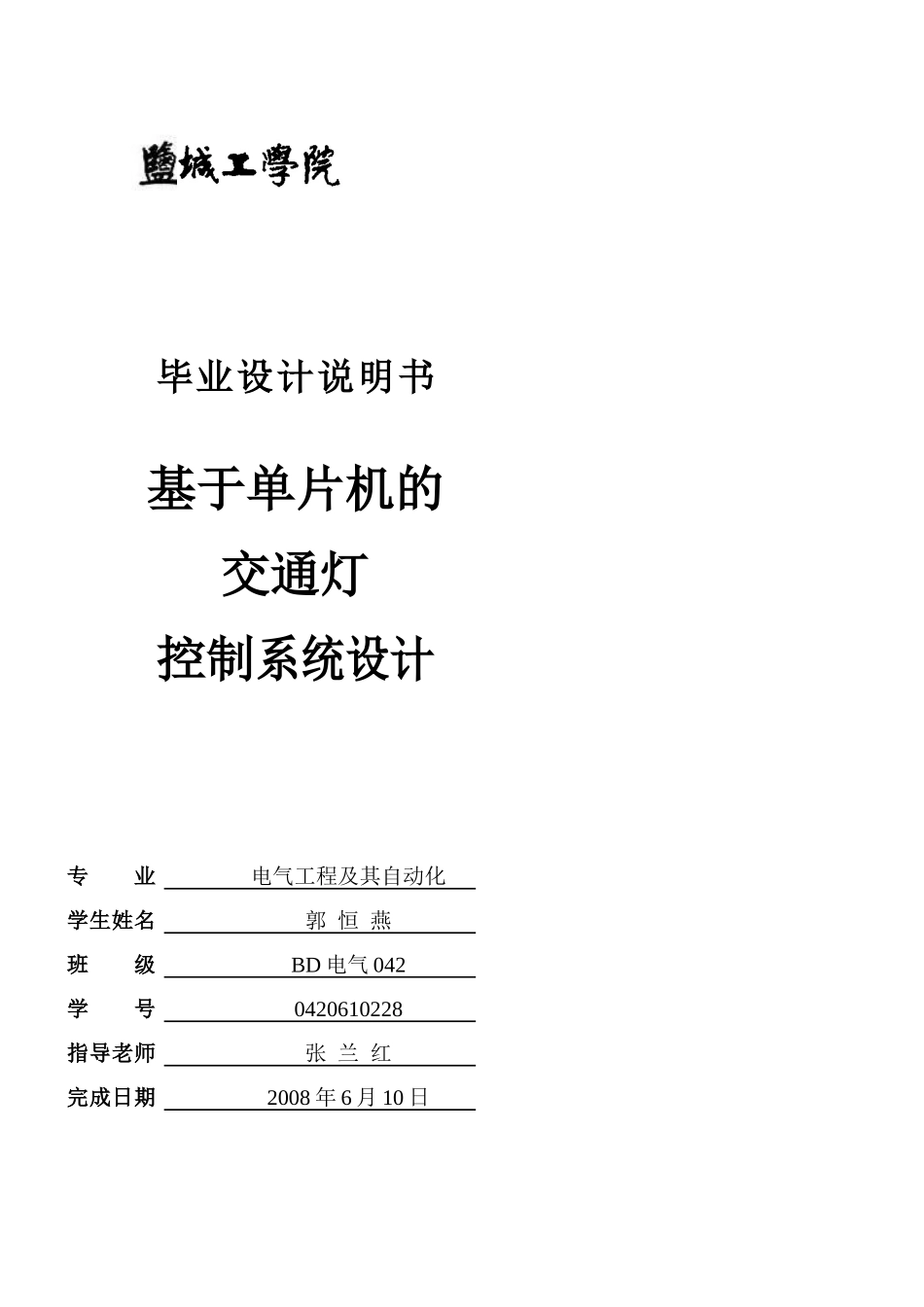

毕业设计说明书基于单片机的交通灯控制系统设计专业电气工程及其自动化学生姓名郭 恒 燕班级BD 电气 042学号0420610228指导老师张 兰 红完成日期2008 年 6 月 10 日基于单片机的交通灯控制系统设计摘 要:对基于单片机的交通灯控制系统进行了设计。系统功能为：以 MCS-51 系列单片机作为控制核心，设计并制作交通灯控制系统，东西南北四个方向具有左拐、右拐、直行及行人 4 种通行指示灯，用计时器显示路口通行转换剩余时间，在特种车辆如 119、120 通过路口时，系统可自动转为特种车辆放行，其他车辆禁止通行状态。在对系统功能分析的基础上，提出了三种设计方案，经比较，选择性能较优的LED 动态循环显示方案进行了设计。设计包括硬件和软件两大部分。硬件部分包括单片机最小系统、时间显示、交通灯显示三部分。选用 Atmel 公司的 AT89S52 单片机作为控制核心，东西南北四个方向设置了 LED 时间显示和交通灯显示，时间显示采纳三位 LED 显示器，交通灯显示则采纳红绿双色高亮发光二极管来模拟。软件采纳了模块化的设计方法，主要分为主程序、定时器中断服务子程序、倒计时显示子程序、交通灯模拟显示子程序四部分。在实验板上制作了基于单片机的交通灯控制系统样机，对硬件和软件部分分别进行了调试，再进行了软硬件联调，得到的交通灯控制系统样机实物，可圆满地完成毕业设计任务书所要求的功能。关键词: 交通灯；单片机；AT89S52Design of traffic light control system based on SCM Abstract: Traffic light control system based on SCM (Single Chip Microcomputer) is designed in this paper. System requires that MCS-51 series SCM is used as CPU. Traffic light control system should be designed and made .There are four groups light which indicate to turn left, turn right, and go straight ahead and pedestrian access in east, west, north and south four directions. Timer shows traffic conversion remainder time. When special vehicles, such as 119,120 go through, the system can automatically allow special vehicles running and other vehicles is prohibited.Based on analysis of the system functions, three schemes are put forward .By comparison, ...
