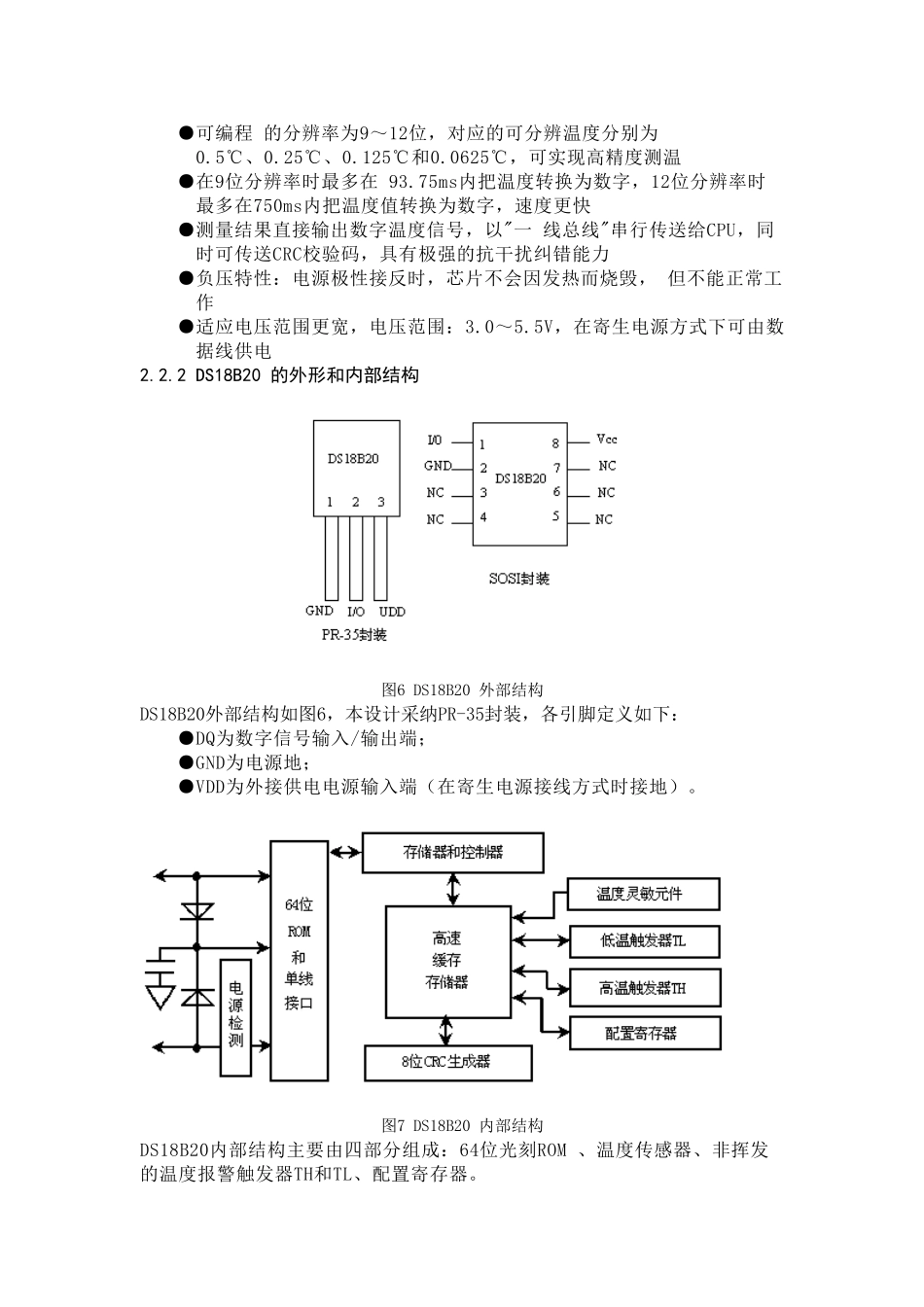

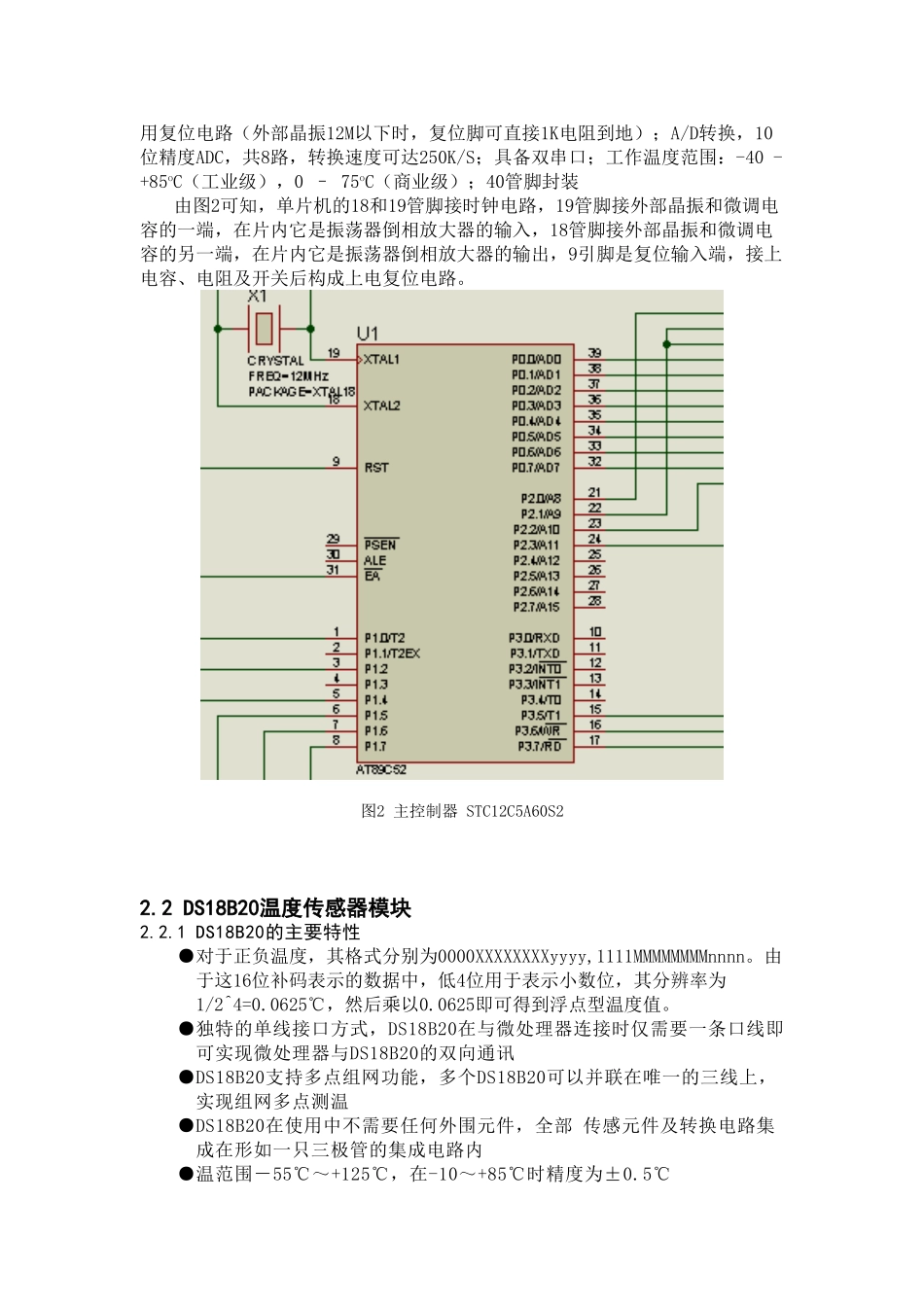

基于单片机的微波炉模拟系统设计学生：张亚振 指导老师：吴敏 廖娟（安徽农业大学工学院 机械设计制造及自动化 ）摘要：该设计是基于 51 单片机系统，采纳 keil 软件编程，温度传感器测量温度。能实现测量温度，并能在 LCD 上显示出来，并且在设定温度可报警的功能，具有操作简单易于实现，精确测量温度等特点。关键词：AT89C51 测温传感器 LCD 显示屏1 总体设计方案1.1 设计原理及相关说明1.2 总体设计框图微波炉模拟控制设计框图2 各芯片的设计及其调用2.1 AT89C51单片机主控模块单片机的主控模块如图2，它以单片机STC12C5A60S2为核心，STC12C5A60S2系列单片机是宏晶科技生产的单时钟/机器周期（1T）的单片机，是高速/低功耗/超强抗干扰的新一代8051系列单片机，指令代码完全兼容传统8051，但速度快8-12倍。内部集成MAX810专用复位电路，2路PWM，8路高速10位A/D转换（250K/S，即25万次/秒），针对电机控制，强干扰场合。其主要性能特点如下：增强型8051CPU，1T，单时钟/机器周期，指令代码完全兼容传统8051；工作电压：5.5V-3.5V；工作频率范围：0-35MHz，相当于普通8051的0-420MHz；用户应用程序空间60K字节；片上集成1280字节RAM；通用I/O口（36个），复位后为：准双向口/弱上拉（普通8051传统I/O口）；可设置成4种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏，每个I/O口驱动能力均能达到20mA,但整个芯片最大不要超过120mA；ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（P3.0/P3.1）直接下载应用程序，数秒即可完成一片；有EEPROM功能；看门狗；内部集成MAX810专用复位电路（外部晶振12M以下时，复位脚可直接1K电阻到地）；A/D转换，10位精度ADC，共8路，转换速度可达250K/S；具备双串口；工作温度范围：-40 - +85oC（工业级），0 – 75oC（商业级）；40管脚封装由图2可知，单片机的18和19管脚接时钟电路，19管脚接外部晶振和微调电容的一端，在片内它是振荡器倒相放大器的输入，18管脚接外部晶振和微调电容的另一端，在片内它是振荡器倒相放大器的输出，9引脚是复位输入端，接上电容、电阻及开关后构成上电复位电路。图2 主控制器 STC12C5A60S22.2 DS18B20温度传感器模块2.2.1 DS18B20的主要特性●对于正负温度，其格式分别为0000XXXXXXXXyyyy,1111MMMMMMMMnnnn。由于这16位补码表示的数据中，低4位用于表示小数位，其分辨率为1/2^4=0.0625℃，然后乘以...
