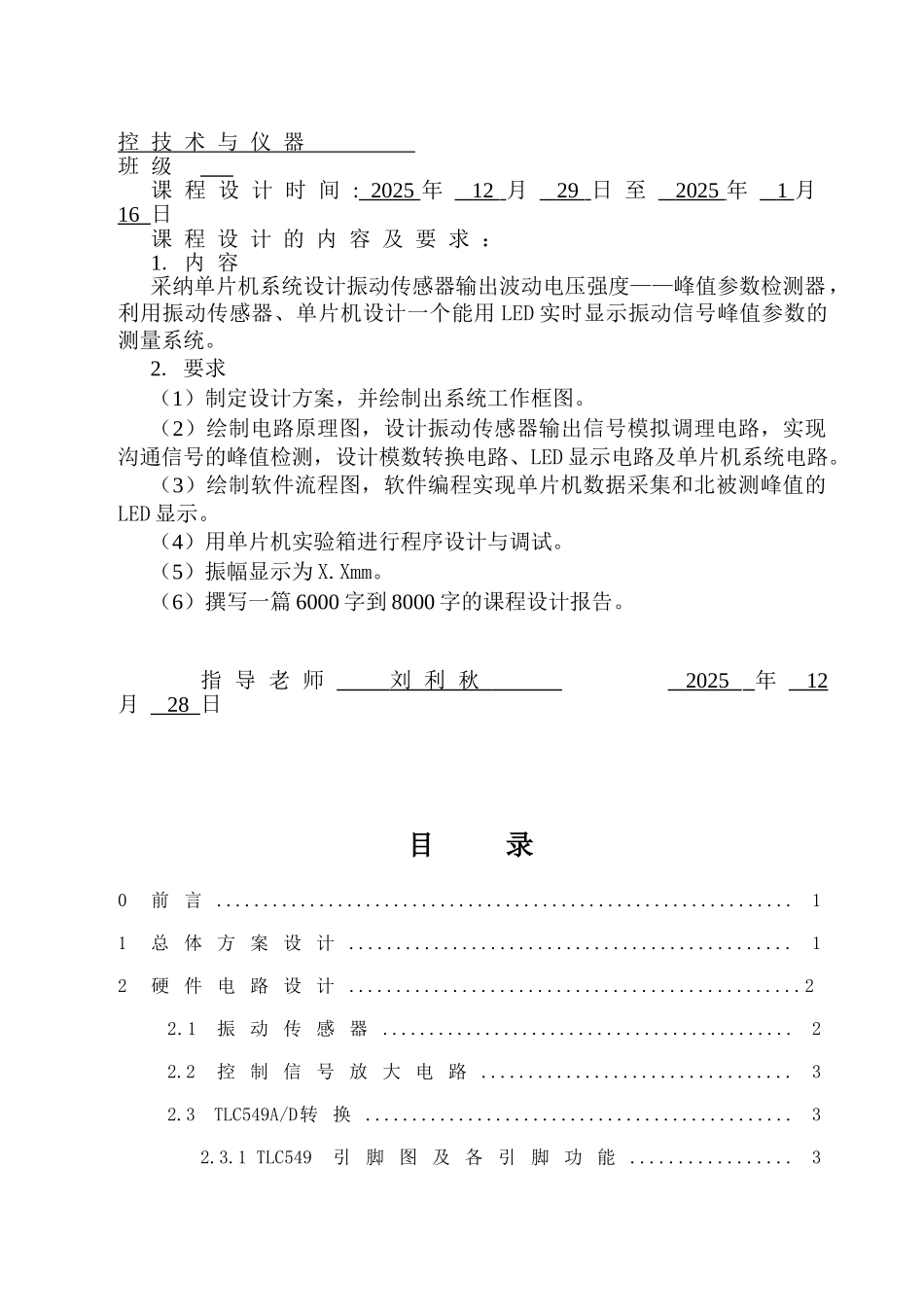

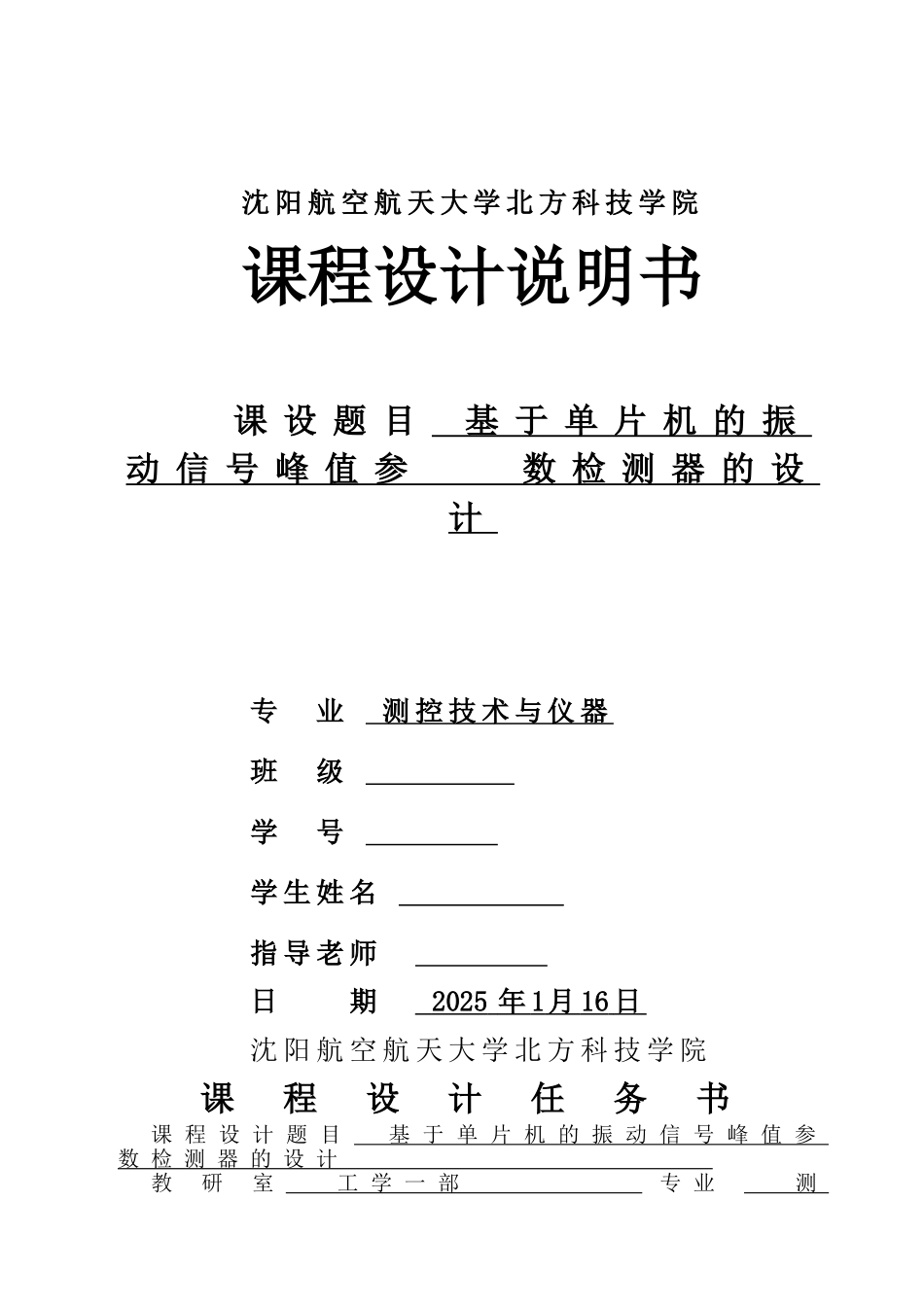

沈 阳 航 空 航 天 大 学 北 方 科 技 学 院课程设计说明书课 设 题 目 基 于 单 片 机 的 振动 信 号 峰 值 参 数 检 测 器 的 设计专 业 测 控 技 术 与 仪 器班 级 学 号 学 生 姓 名 指 导 老 师 日 期 2025 年 1 月 16 日 沈 阳 航 空 航 天 大 学 北 方 科 技 学 院 课 程 设 计 任 务 书课 程 设 计 题 目 基 于 单 片 机 的 振 动 信 号 峰 值 参数 检 测 器 的 设 计 教 研 室 工 学 一 部 专 业 测控 技 术 与 仪 器 班 级 课 程 设 计 时 间 : 2025 年 12 月 29 日 至 2025 年 1 月 16 日课 程 设 计 的 内 容 及 要 求 ：1. 内 容采纳单片机系统设计振动传感器输出波动电压强度——峰值参数检测器，利用振动传感器、单片机设计一个能用 LED 实时显示振动信号峰值参数的测量系统。2. 要求（1）制定设计方案，并绘制出系统工作框图。（2）绘制电路原理图，设计振动传感器输出信号模拟调理电路，实现沟通信号的峰值检测，设计模数转换电路、LED 显示电路及单片机系统电路。（3）绘制软件流程图，软件编程实现单片机数据采集和北被测峰值的LED 显示。（4）用单片机实验箱进行程序设计与调试。（5）振幅显示为 X.Xmm。（6）撰写一篇 6000 字到 8000 字的课程设计报告。指 导 老 师 刘 利 秋 2025 年 12 月 28 日目 录0 前 言 ..............................................................11 总 体 方 案 设 计 ...............................................12 硬 件 电 路 设 计 ................................................22.1振 动 传 感 器............................................22.2 控 制 信 号 放 大 电 路 .................................32.3 TLC549A/D转 换 ..............................................32.3.1 TLC549 引 脚 图 及 各 引 脚 功 能 .................32.3.2 TLC549 器 件 工 作 时 ...............................42.4 单 片 机 系 统 ............................................42.5 LED显 示 .....................................................53 软 件 设 计 ...................................................
