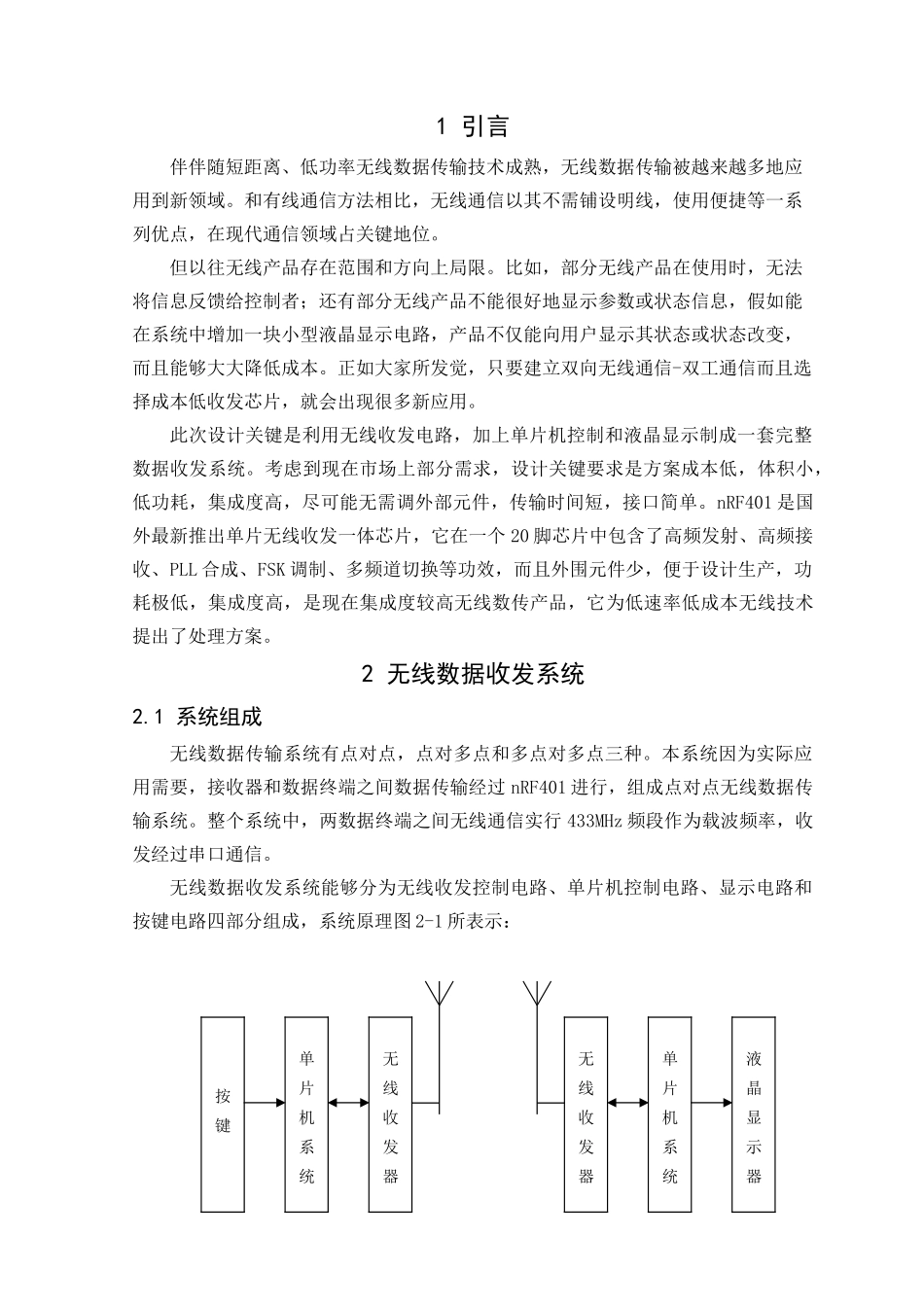

1 引言伴伴随短距离、低功率无线数据传输技术成熟，无线数据传输被越来越多地应用到新领域。和有线通信方法相比，无线通信以其不需铺设明线，使用便捷等一系列优点，在现代通信领域占关键地位。但以往无线产品存在范围和方向上局限。比如，部分无线产品在使用时，无法将信息反馈给控制者；还有部分无线产品不能很好地显示参数或状态信息，假如能在系统中增加一块小型液晶显示电路，产品不仅能向用户显示其状态或状态改变，而且能够大大降低成本。正如大家所发觉，只要建立双向无线通信-双工通信而且选择成本低收发芯片，就会出现很多新应用。此次设计关键是利用无线收发电路，加上单片机控制和液晶显示制成一套完整数据收发系统。考虑到现在市场上部分需求，设计关键要求是方案成本低，体积小，低功耗，集成度高，尽可能无需调外部元件，传输时间短，接口简单。nRF401 是国外最新推出单片无线收发一体芯片，它在一个 20 脚芯片中包含了高频发射、高频接收、PLL 合成、FSK 调制、多频道切换等功效，而且外围元件少，便于设计生产，功耗极低，集成度高，是现在集成度较高无线数传产品，它为低速率低成本无线技术提出了处理方案。2 无线数据收发系统2.1 系统组成无线数据传输系统有点对点，点对多点和多点对多点三种。本系统因为实际应用需要，接收器和数据终端之间数据传输经过 nRF401 进行，组成点对点无线数据传输系统。整个系统中，两数据终端之间无线通信实行 433MHz 频段作为载波频率，收发经过串口通信。 无线数据收发系统能够分为无线收发控制电路、单片机控制电路、显示电路和按键电路四部分组成，系统原理图 2-1 所表示： 无线收发器按键单片机系统无线收发器液晶显示器单片机系统图 2-1 无线数据收发系统原理图2.2 实现过程当我们需要发送数据时，使用按键来输入所需发送信息。按键和 单片机AT89S52P3.2-P3.5 口相接，单片机 P1.0 口控制信息发送和接收，而且 TXD 端和收发器输入端相连，经过 TXD 将数据传入收发器，收发器接收到数据后，经过 FSK 调制，将信号发送出去；接收端收发器经过解调，将载波信号转换为数字信号，完成信息传输过程；收发器输出端经过 RXD 端将数字信号输入到单片机；单片机将数据传送到显示器，这么就完成了一次数据发送和接收并显示过程。本系统实行是半双工传送方法。 所谓半双工就是通信双方均含有发送和接收信息能力，信道也含有双向传输性能，不过，通信任何一方全部不能同...
