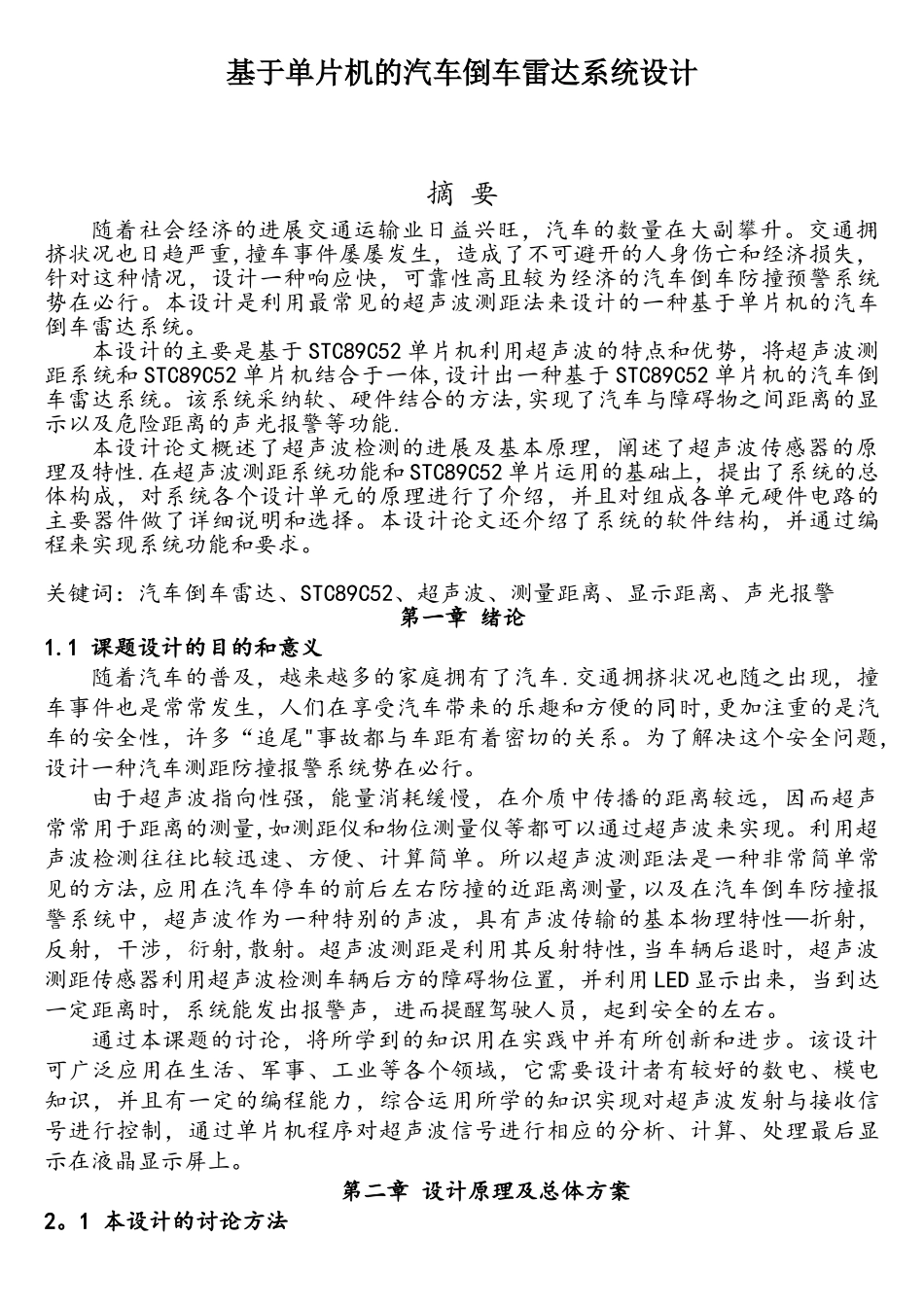

基于单片机的汽车倒车雷达系统设计摘 要随着社会经济的进展交通运输业日益兴旺，汽车的数量在大副攀升。交通拥挤状况也日趋严重,撞车事件屡屡发生，造成了不可避开的人身伤亡和经济损失，针对这种情况，设计一种响应快，可靠性高且较为经济的汽车倒车防撞预警系统势在必行。本设计是利用最常见的超声波测距法来设计的一种基于单片机的汽车倒车雷达系统。 本设计的主要是基于 STC89C52 单片机利用超声波的特点和优势，将超声波测距系统和 STC89C52 单片机结合于一体,设计出一种基于 STC89C52 单片机的汽车倒车雷达系统。该系统采纳软、硬件结合的方法,实现了汽车与障碍物之间距离的显示以及危险距离的声光报警等功能. 本设计论文概述了超声波检测的进展及基本原理，阐述了超声波传感器的原理及特性.在超声波测距系统功能和 STC89C52 单片运用的基础上，提出了系统的总体构成，对系统各个设计单元的原理进行了介绍，并且对组成各单元硬件电路的主要器件做了详细说明和选择。本设计论文还介绍了系统的软件结构，并通过编程来实现系统功能和要求。 关键词：汽车倒车雷达、STC89C52、超声波、测量距离、显示距离、声光报警第一章 绪论 1.1 课题设计的目的和意义随着汽车的普及，越来越多的家庭拥有了汽车.交通拥挤状况也随之出现，撞车事件也是常常发生，人们在享受汽车带来的乐趣和方便的同时,更加注重的是汽车的安全性，许多“追尾"事故都与车距有着密切的关系。为了解决这个安全问题,设计一种汽车测距防撞报警系统势在必行。由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声常常用于距离的测量,如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单。所以超声波测距法是一种非常简单常见的方法,应用在汽车停车的前后左右防撞的近距离测量,以及在汽车倒车防撞报警系统中，超声波作为一种特别的声波，具有声波传输的基本物理特性—折射，反射，干涉，衍射,散射。超声波测距是利用其反射特性,当车辆后退时，超声波测距传感器利用超声波检测车辆后方的障碍物位置，并利用 LED 显示出来，当到达一定距离时，系统能发出报警声，进而提醒驾驶人员，起到安全的左右。通过本课题的讨论，将所学到的知识用在实践中并有所创新和进步。该设计可广泛应用在生活、军事、工业等各个领域，它需要设计者有较好的数电、模电知识，并且有一定的编程能力，综合运用所学的知识实现对超声波发...
