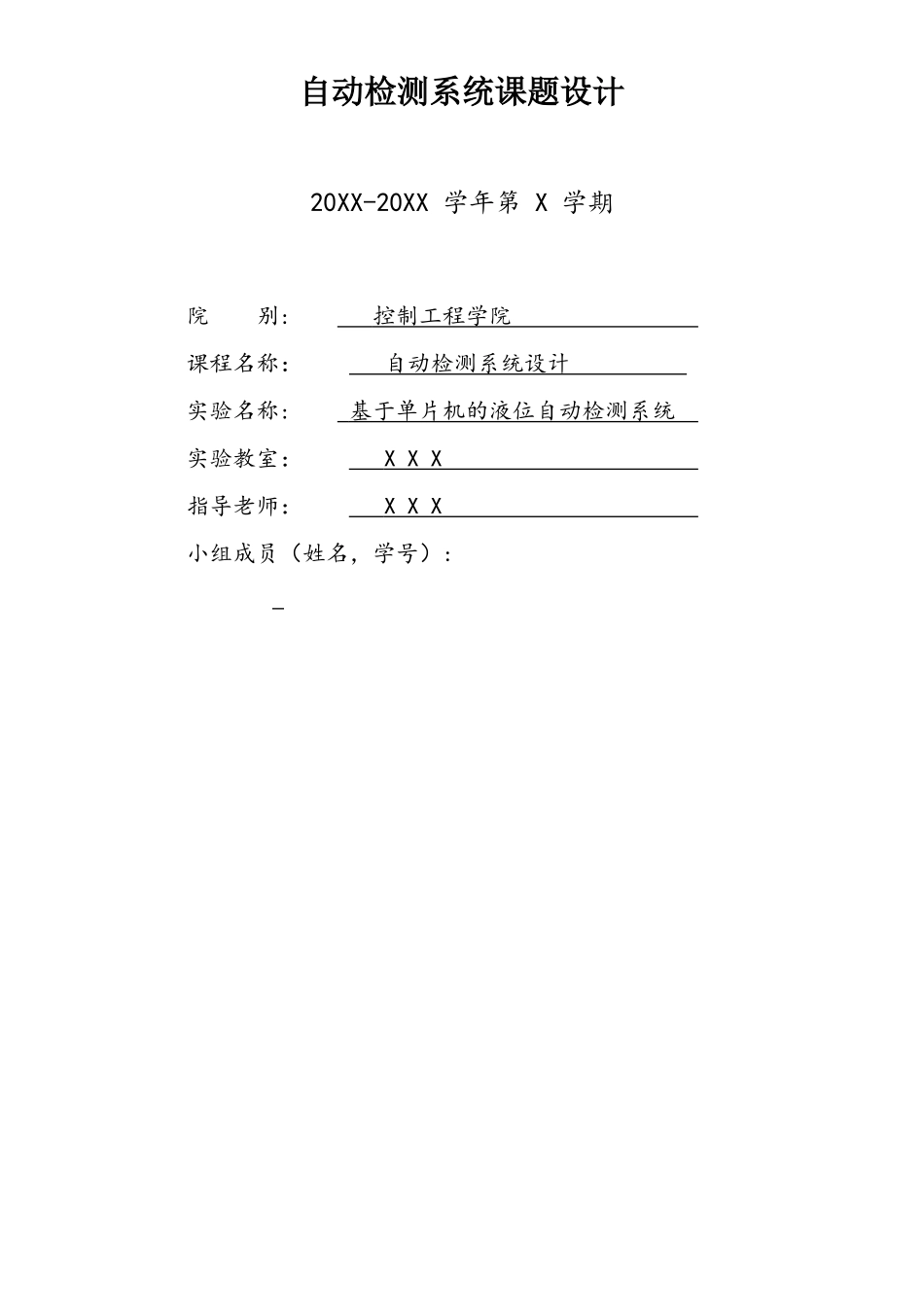

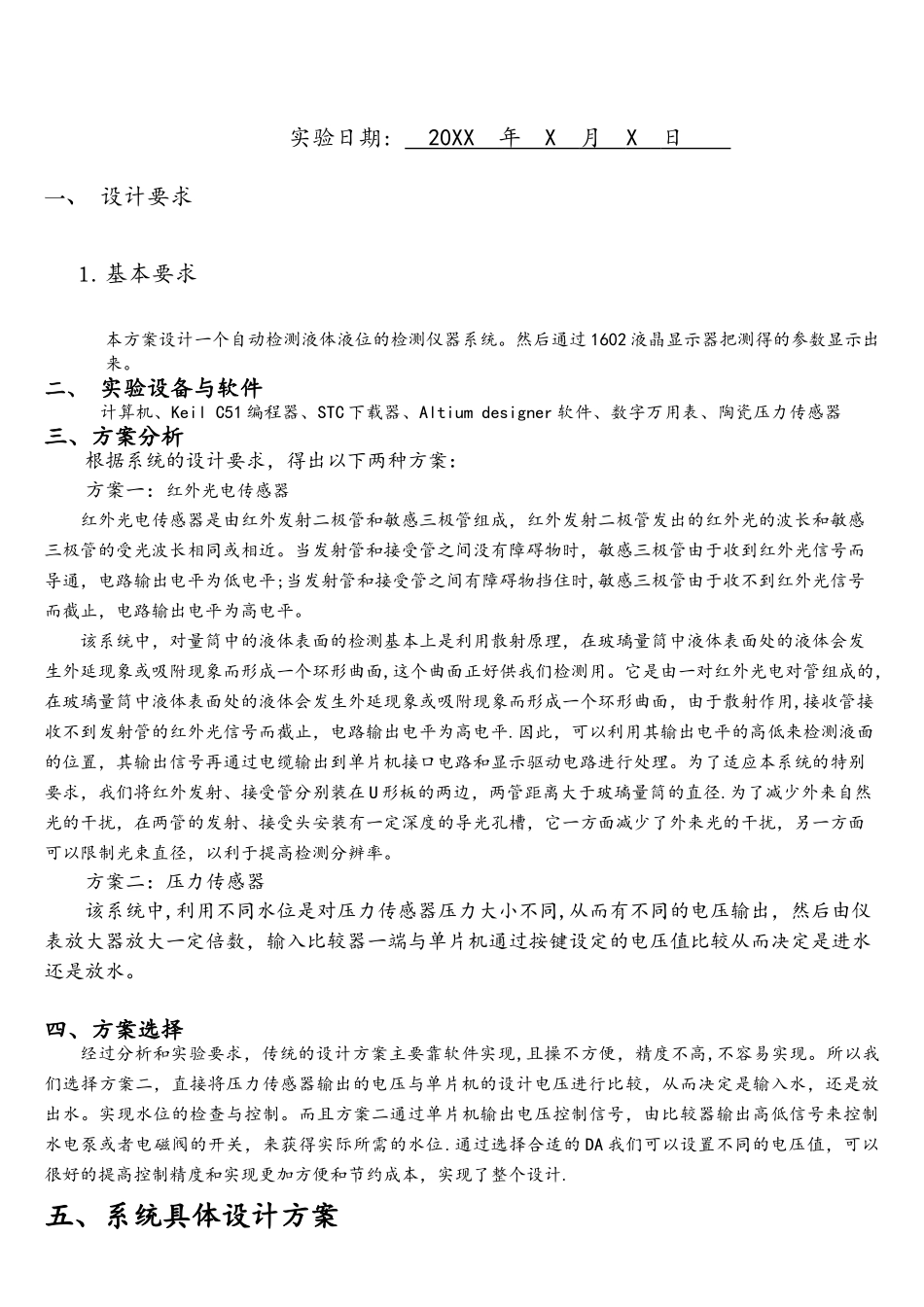

自动检测系统课题设计20XX-20XX 学年第 X 学期 院 别: 控制工程学院 课程名称： 自动检测系统设计 实验名称: 基于单片机的液位自动检测系统 实验教室： X X X 指导老师： X X X 小组成员（姓名，学号）: 实验日期: 20XX 年 X 月 X 日 一、 设计要求1. 基本要求本方案设计一个自动检测液体液位的检测仪器系统。然后通过 1602 液晶显示器把测得的参数显示出来。二、 实验设备与软件计算机、Keil C51 编程器、STC 下载器、Altium designer 软件、数字万用表、陶瓷压力传感器三、方案分析根据系统的设计要求，得出以下两种方案：方案一：红外光电传感器 红外光电传感器是由红外发射二极管和敏感三极管组成，红外发射二极管发出的红外光的波长和敏感三极管的受光波长相同或相近。当发射管和接受管之间没有障碍物时，敏感三极管由于收到红外光信号而导通，电路输出电平为低电平;当发射管和接受管之间有障碍物挡住时,敏感三极管由于收不到红外光信号而截止，电路输出电平为高电平。 该系统中，对量筒中的液体表面的检测基本上是利用散射原理，在玻璃量筒中液体表面处的液体会发生外延现象或吸附现象而形成一个环形曲面,这个曲面正好供我们检测用。它是由一对红外光电对管组成的，在玻璃量筒中液体表面处的液体会发生外延现象或吸附现象而形成一个环形曲面，由于散射作用,接收管接收不到发射管的红外光信号而截止，电路输出电平为高电平.因此，可以利用其输出电平的高低来检测液面的位置，其输出信号再通过电缆输出到单片机接口电路和显示驱动电路进行处理。为了适应本系统的特别要求，我们将红外发射、接受管分别装在 U 形板的两边，两管距离大于玻璃量筒的直径.为了减少外来自然光的干扰，在两管的发射、接受头安装有一定深度的导光孔槽，它一方面减少了外来光的干扰，另一方面可以限制光束直径，以利于提高检测分辨率。方案二：压力传感器该系统中,利用不同水位是对压力传感器压力大小不同,从而有不同的电压输出，然后由仪表放大器放大一定倍数，输入比较器一端与单片机通过按键设定的电压值比较从而决定是进水还是放水。四、方案选择经过分析和实验要求，传统的设计方案主要靠软件实现,且操不方便，精度不高,不容易实现。所以我们选择方案二，直接将压力传感器输出的电压与单片机的设计电压进行比较，从而决定是输入水，还是放出水。实现水位的检查与控制。而且方案二通过单片机输出电压控制信号，由比较器输...
