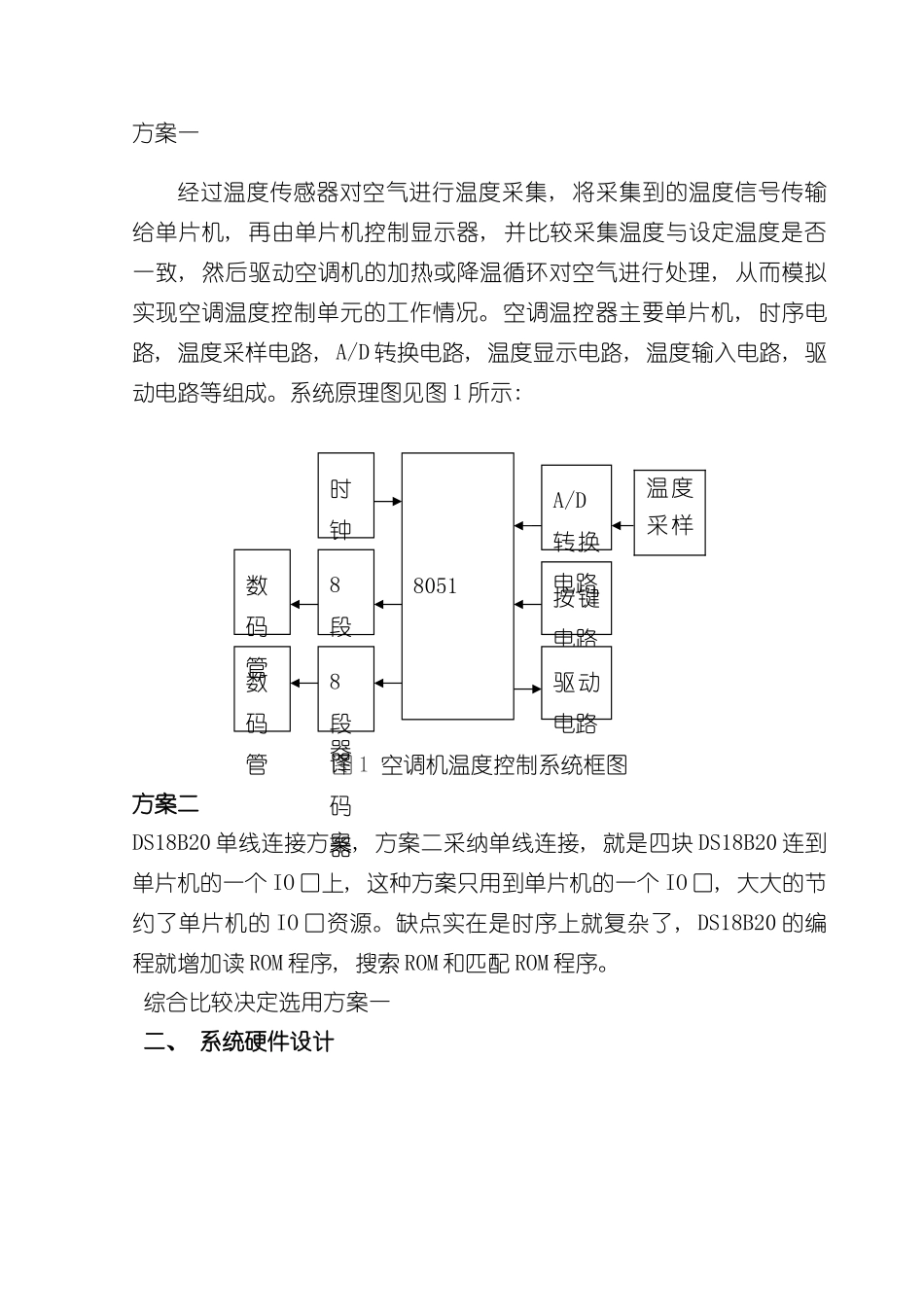

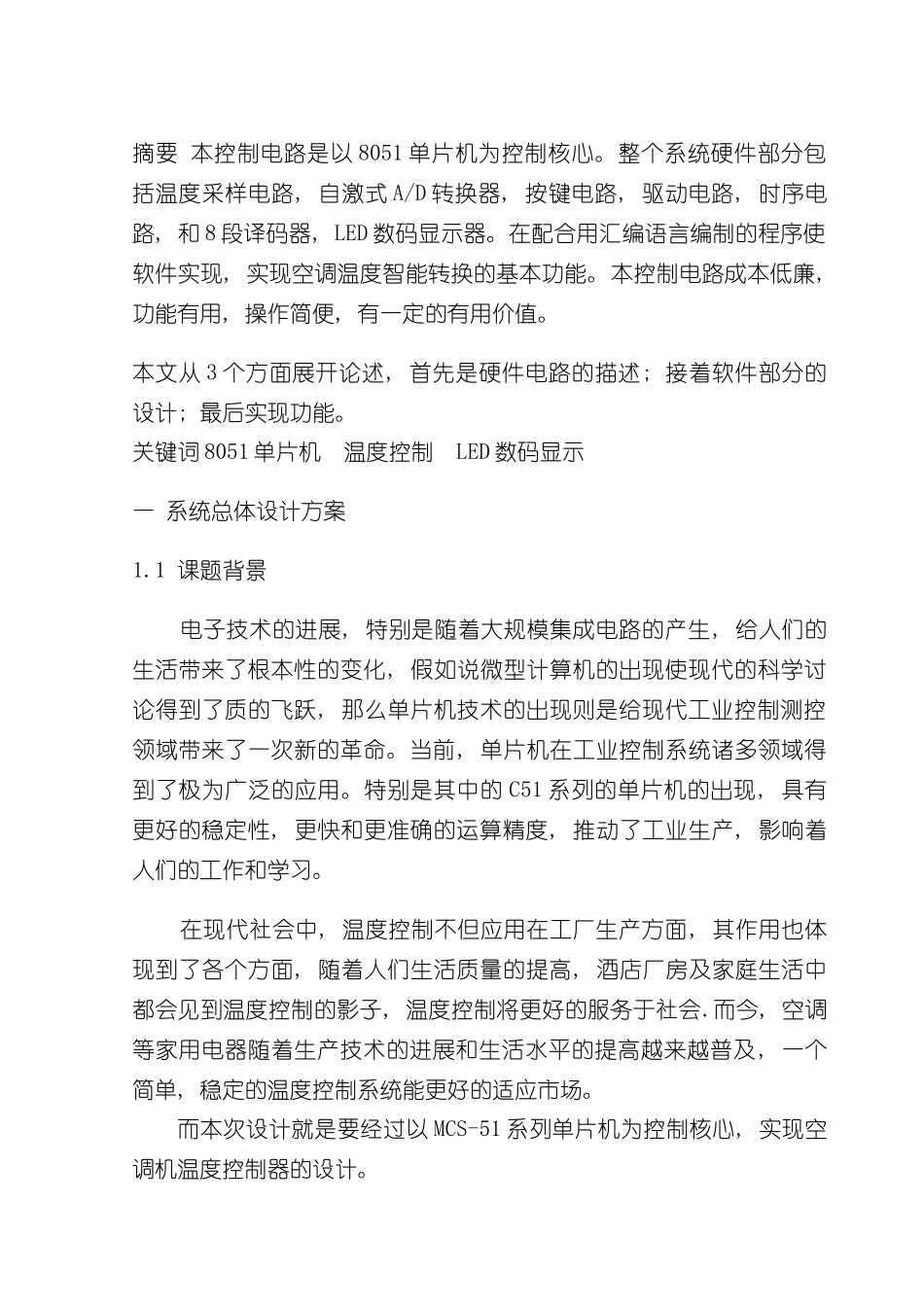

摘要 本控制电路是以 8051 单片机为控制核心。整个系统硬件部分包括温度采样电路, 自激式 A/D 转换器, 按键电路, 驱动电路, 时序电路, 和 8 段译码器, LED 数码显示器。在配合用汇编语言编制的程序使软件实现, 实现空调温度智能转换的基本功能。本控制电路成本低廉, 功能有用, 操作简便, 有一定的有用价值。本文从 3 个方面展开论述, 首先是硬件电路的描述; 接着软件部分的设计; 最后实现功能。关键词 8051 单片机 温度控制 LED 数码显示一 系统总体设计方案1.1 课题背景 电子技术的进展, 特别是随着大规模集成电路的产生, 给人们的生活带来了根本性的变化, 假如说微型计算机的出现使现代的科学讨论得到了质的飞跃, 那么单片机技术的出现则是给现代工业控制测控领域带来了一次新的革命。当前, 单片机在工业控制系统诸多领域得到了极为广泛的应用。特别是其中的 C51 系列的单片机的出现, 具有更好的稳定性, 更快和更准确的运算精度, 推动了工业生产, 影响着人们的工作和学习。 在现代社会中, 温度控制不但应用在工厂生产方面, 其作用也体现到了各个方面, 随着人们生活质量的提高, 酒店厂房及家庭生活中都会见到温度控制的影子, 温度控制将更好的服务于社会.而今, 空调等家用电器随着生产技术的进展和生活水平的提高越来越普及, 一个简单, 稳定的温度控制系统能更好的适应市场。而本次设计就是要经过以 MCS-51 系列单片机为控制核心, 实现空调机温度控制器的设计。方案一经过温度传感器对空气进行温度采集, 将采集到的温度信号传输给单片机, 再由单片机控制显示器, 并比较采集温度与设定温度是否一致, 然后驱动空调机的加热或降温循环对空气进行处理, 从而模拟实现空调温度控制单元的工作情况。空调温控器主要单片机, 时序电路, 温度采样电路, A/D 转换电路, 温度显示电路, 温度输入电路, 驱动电路等组成。系统原理图见图 1 所示: 图 1 空调机温度控制系统框图方案二 DS18B20 单线连接方案, 方案二采纳单线连接, 就是四块 DS18B20 连到单片机的一个 IO 口上, 这种方案只用到单片机的一个 IO 口, 大大的节约了单片机的 IO 口资源。缺点实在是时序上就复杂了, DS18B20 的编程就增加读 ROM 程序, 搜索 ROM 和匹配 ROM 程序。 综合比较决定选用方案一 二、 系统硬件设计 80518段译码器8段译码器数码管数码管按键电路驱动电路A/D转换电路时钟温度采样...
