基于单片机的自动恒温控制系统的设计

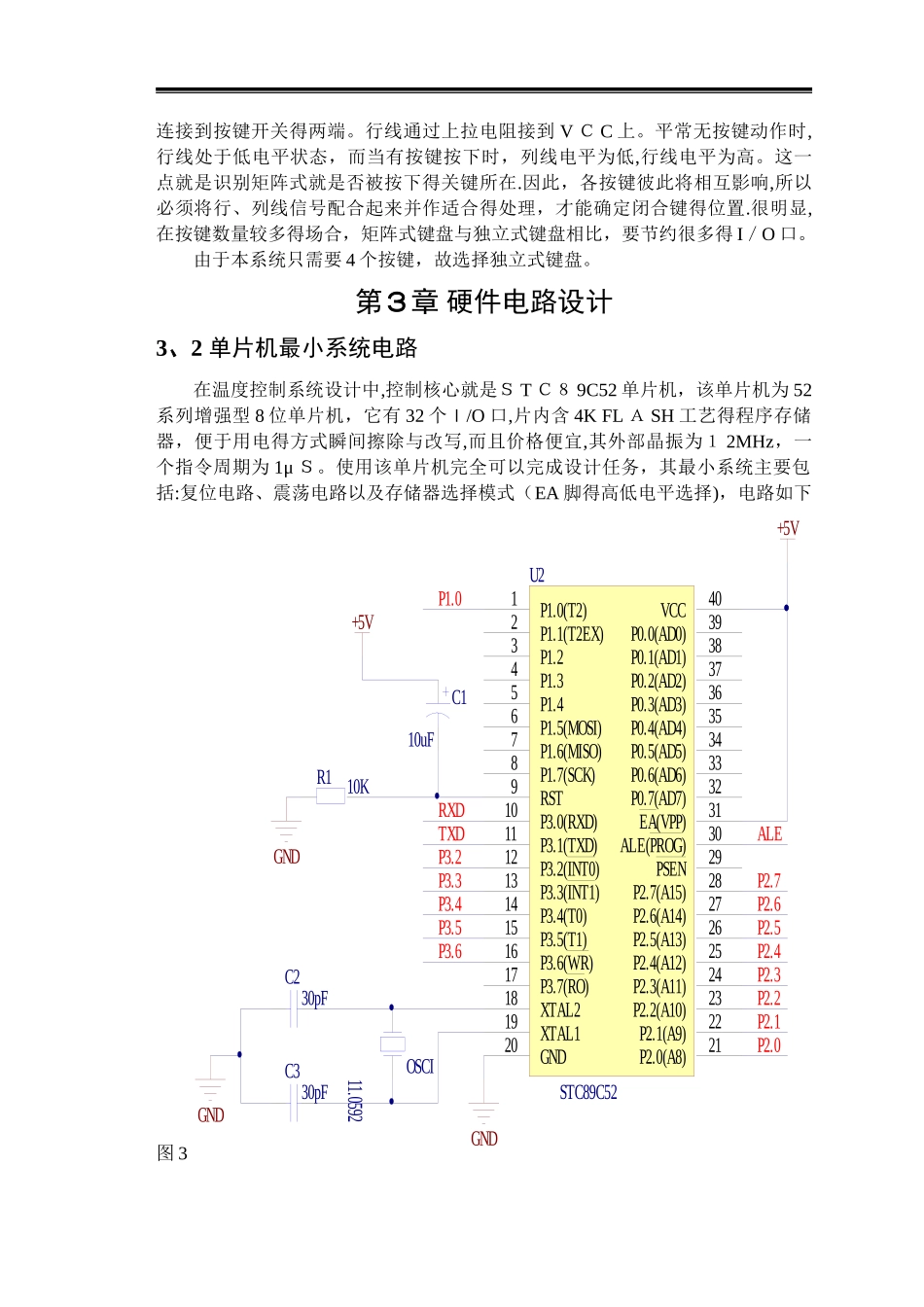

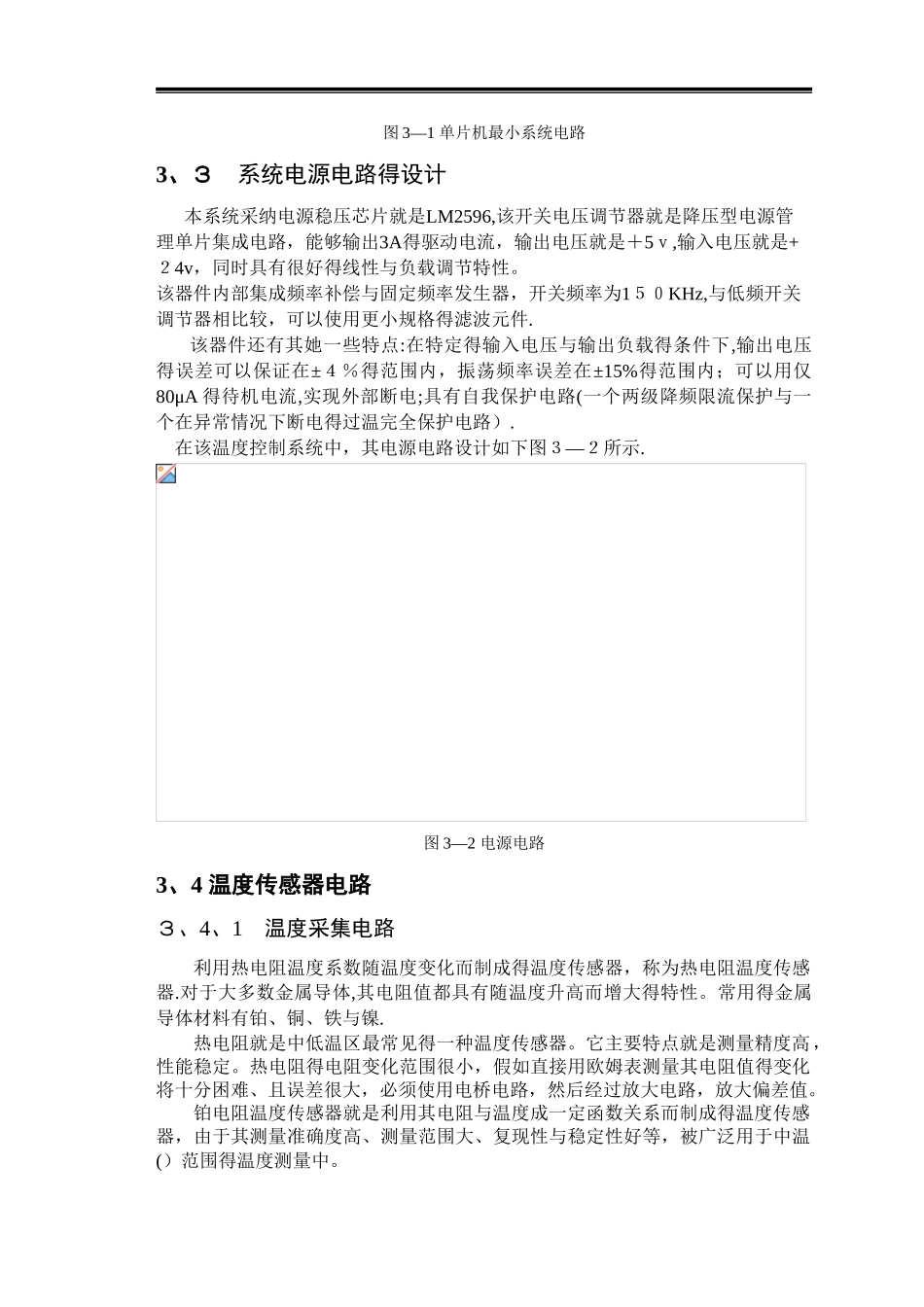

关键词 S ＴＣ８９ C52 单片机；P Ｔ１ 0 ０;LCD 显示电路;A Ｄ C0 ８０９第 2 章 系统总体方案设计2、1 系统总体设计方案本系统采纳了Ｓ T Ｃ 8 ９ C5 ２作为处理器,以 PT1 ０ 0 为温度传感器得温度采集系统,并通过Ａ DC080 ９进行模数转换,该控制系统可以实时存储相关得温度数据并记录当前得时间。其主要包括：电源模块、温度采集模块、按键处理模块、实时时钟模块、数据存储模块、报警电路模块、LC Ｄ显示模块、通讯模块以及单片机最小系统。硬件系统原理框图如图２－1.图 2—１ 硬件原理框图2、2、2 显示电路在单片机系统中常用得显示电路有 LED 显示、LC Ｄ显示。方案一:L Ｅ D 显示屏采纳七段码显示时，数码管中得每一段相当于一个发光二极管。对于共阳极得数码管,内部每个发光二极管得阳极被连在一起,成为该各段得公共选通线,发光二极管得阴极则成为段选线.对于共阴极数码管,则正好相反,内部发光二极管得阴极接在一起，阳极成为段选线。这两种数码管得驱动方式就是不同得。当需要点亮共阳极数码管得一段时,公共段需接高电平，该段得段选线接低电平。从而该段被点亮。当需要点亮共阴极数码管得一段时，公共段需接低电平，该段得段选线接高电平,该段被点亮.方案二:Ｌ CD 显示电路多采纳 1602 液晶。16 ０ 2 液晶也叫 1602 字符型液晶,它就是一种专门用来显示字母、数字、符号等得点阵型液晶模块。它由若干个5X7 或者 5 Ｘ 11 等点阵字符位组成,每个点阵字符位都可以显示一个字符，每位之间有一个点距得间隔，每行之间也有间隔，起到了字符间距与行间距得作用。１ 602 Ｌ CD 就是指显示得内容为，即可以显示两行，每行 16 个字符液晶模块(显示字符与数字）。液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧得诸多优点,在袖珍式仪表与低功耗应用系统中得到越来越广泛得应用。基于精确显示，拟采纳方案二。２、２、3 按键输入电路一般键盘电路有两种:独立式键盘与矩阵式键盘.方案一：独立式键盘中，各按键相互独立，每个按键各接一根输入线，每根输入线上得按键工作状态不会影响其它输入线上得工作状态。因此，通过检测输入线得电平状态就可以很容易得推断按键就是否被按下了。独立式键盘电路配置灵活,软件结构简单.但每个按键需占用一根输入线,在按键数量较多时,输入口浪费大，电路结构显得很繁杂，故此种按键适用于按键较少或操作速度较高得场合。方案二：矩阵式键盘由行线...
