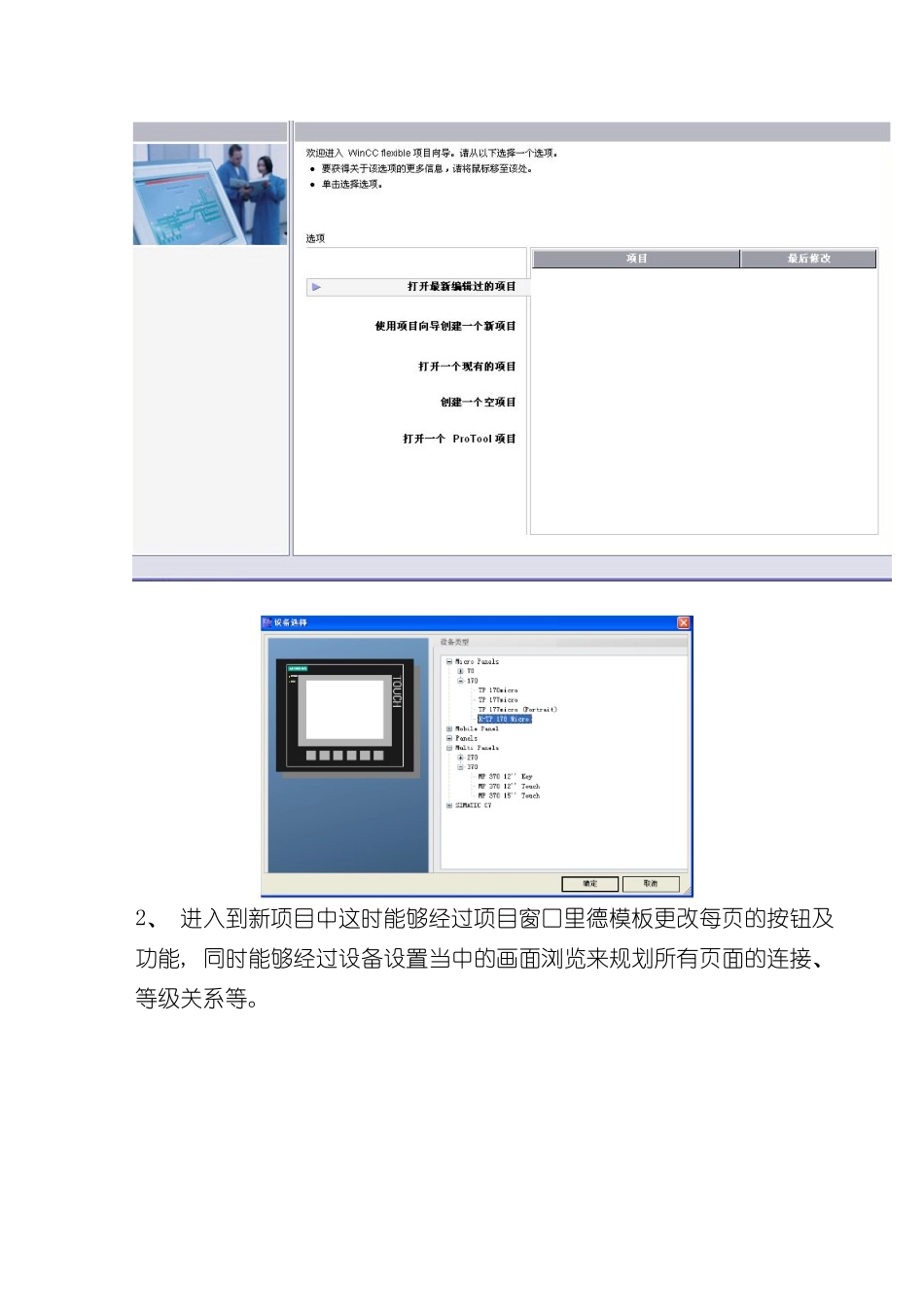

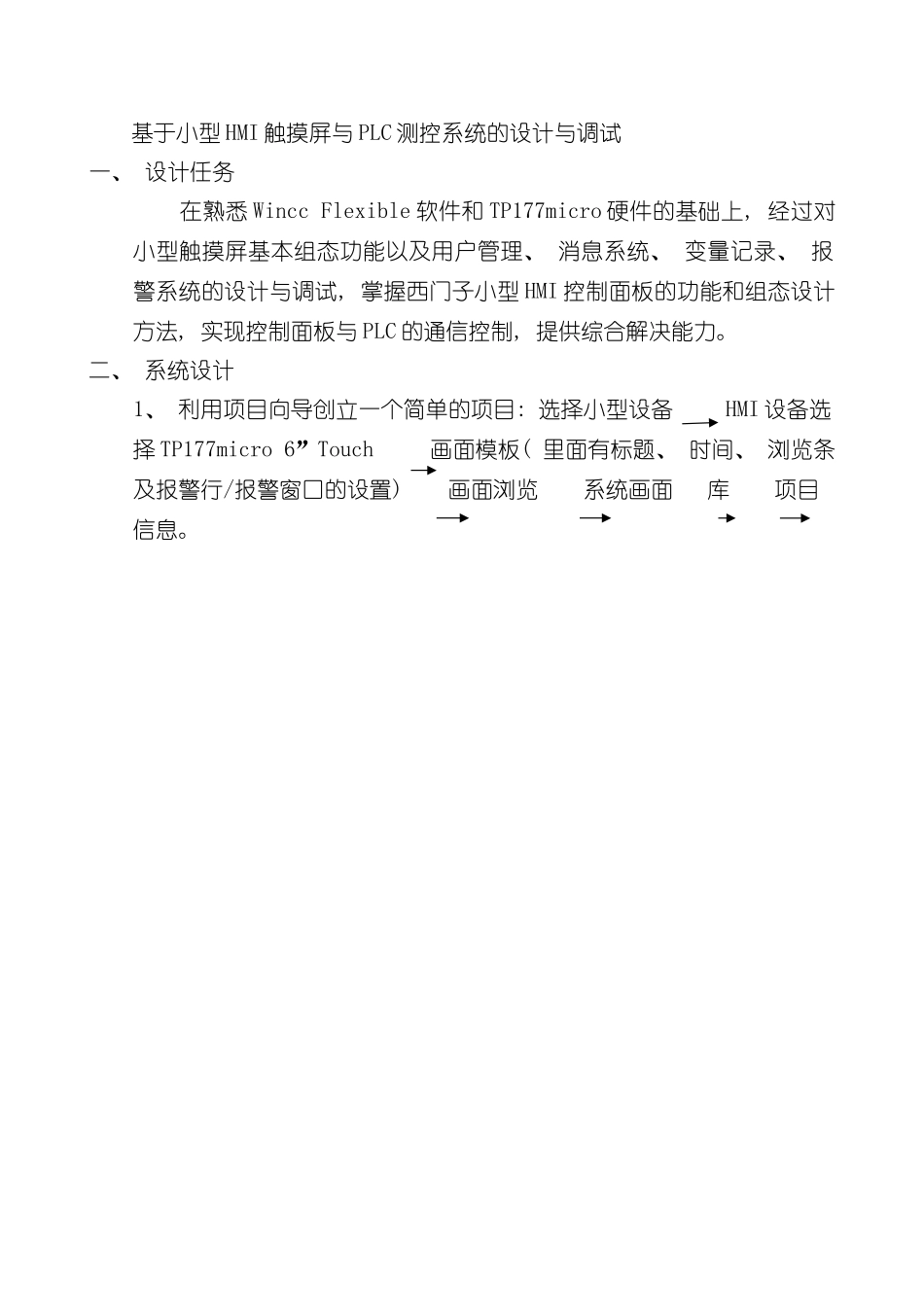

天津职业技术师范大学课程设计基于小型 HMI 触摸屏 PLC 测控系统的设计与调试自动化与电气工程学院 测控 0702 班小组成员: 齐金龙( 21 号) 宋三虎( 22 号) 孙希嘉( 23 号) 田衍科( 24 号) 王 赫( 27 号) 基于小型 HMI 触摸屏与 PLC 测控系统的设计与调试一、 设计任务在熟悉 Wincc Flexible 软件和 TP177micro 硬件的基础上, 经过对小型触摸屏基本组态功能以及用户管理、 消息系统、 变量记录、 报警系统的设计与调试, 掌握西门子小型 HMI 控制面板的功能和组态设计方法, 实现控制面板与 PLC 的通信控制, 提供综合解决能力。 二、 系统设计1、 利用项目向导创立一个简单的项目: 选择小型设备HMI 设备选择 TP177micro 6”Touch 画面模板( 里面有标题、 时间、 浏览条及报警行/报警窗口的设置) 画面浏览 系统画面 库 项目信息。2、 进入到新项目中这时能够经过项目窗口里德模板更改每页的按钮及功能, 同时能够经过设备设置当中的画面浏览来规划所有页面的连接、 等级关系等。3、 创立变量 器用来创立和编辑变量。双击项目视图中的”变量”图标, 将打开变量编辑器。如下图所示中给出了项目”电动机的正反转控制”中所有的变量, 能够在工作区的表格中或在表格下方的属性视图中编辑变量的属性。 双击变量表中最下方的空白行, 将会生成一个新的变量, 其参数与上一行变量的参数基本相同, 其名称和地址与上面一行的地址和变量按顺序排列。点击图 3 中的变量表的”连接”列单元中的下拉箭头, 能够选择”连接-1”(HMI 设备与 PLC 的连接)或”内部变量”, 本例中的变量均为来自 PLC 的外部变量。4、 创立画面 目”电动机的正反转控制”后, 系统将自动生成一个名为”画面-1”的画面。用鼠标右键点击项目视图中该画面的图标, 在出现的快捷菜单中执行”重命名”, 将该画面的名称改为”初始画面”双击项目视图中的”初始画面”图标, 打开画面编辑器。在画面编辑器下方的属性对话框的”常规”选项卡中, 能够设置画面的名称, 编号和背景颜色。点击”背景色”选择框的下拉箭头, 再出现的颜色列表中选择画面的背景色为白色。点击画面下方的属性视图( 见图 4) 中的”使用模版”复选框, 使其中的对勾消逝, 则选择在组态时不显示模版中的对象。 图 45、 编辑按钮 钮的属性设置, 选中某个按钮后, 在工作区下方的属性视图( 图5) 中, 选中左侧树形结构中的”常规”...
