基于的温度测控系统专业课程设计

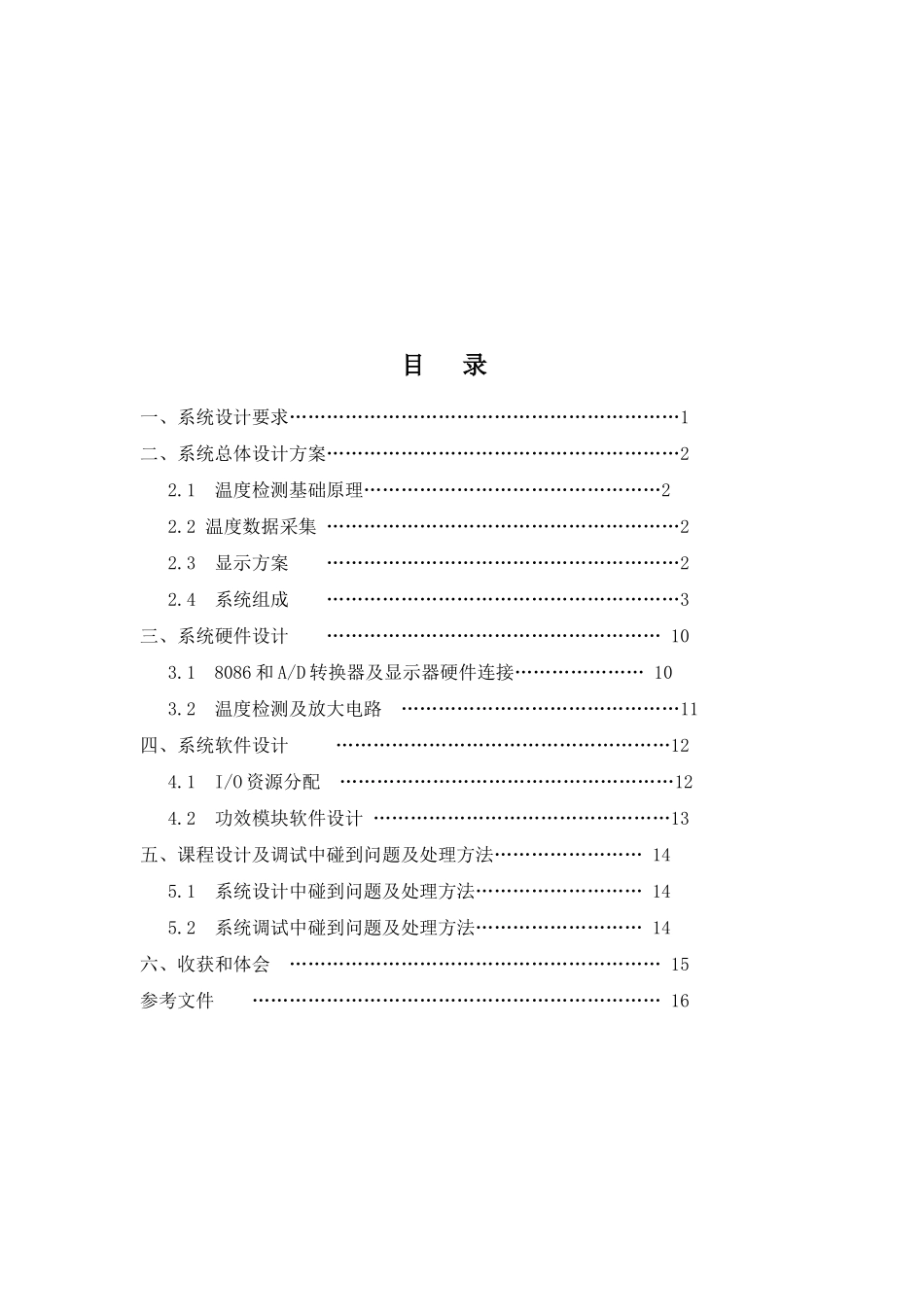

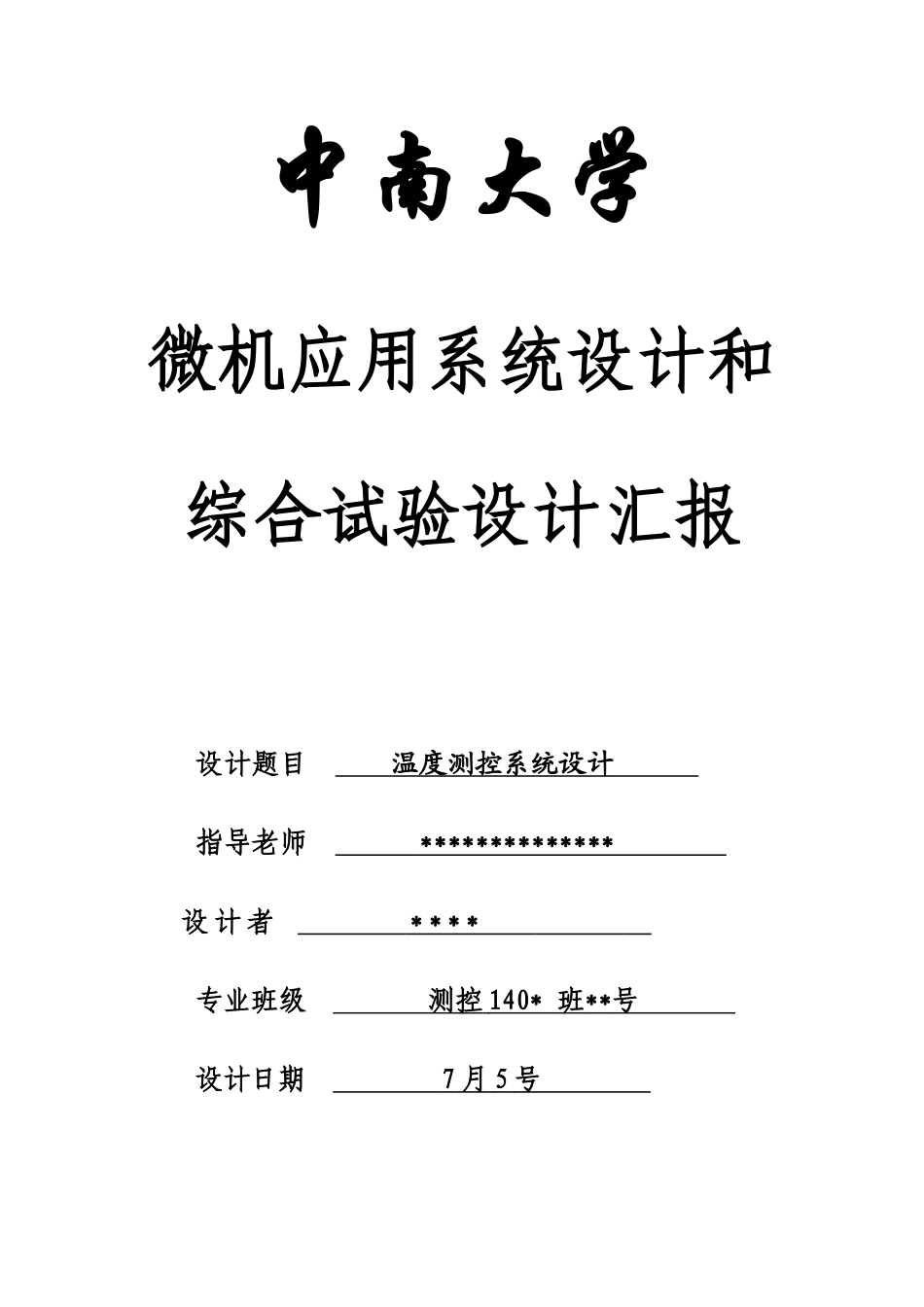

中南大学微机应用系统设计和综合试验设计汇报设计题目 温度测控系统设计 指导老师 ************** 设 计 者 * * * * 专业班级 测控 140* 班 ** 号 设计日期 7 月 5 号 目 录一、系统设计要求………………………………………………………1二、系统总体设计方案…………………………………………………2 2.1 温度检测基础原理…………………………………………2 2.2 温度数据采集 …………………………………………………2 2.3 显示方案 …………………………………………………2 2.4 系统组成 …………………………………………………3三、系统硬件设计 ……………………………………………… 10 3.1 8086 和 A/D 转换器及显示器硬件连接………………… 10 3.2 温度检测及放大电路 ………………………………………11四、系统软件设计 ………………………………………………12 4.1 I/O 资源分配 ………………………………………………12 4.2 功效模块软件设计 …………………………………………13五、课程设计及调试中碰到问题及处理方法…………………… 14 5.1 系统设计中碰到问题及处理方法……………………… 14 5.2 系统调试中碰到问题及处理方法……………………… 14六、收获和体会 …………………………………………………… 15参考文件 ………………………………………………………… 16一、系统设计要求设计并制作出含有以下功效温度测控系统。设计一个温度测控系统,温度测量部分实行 ADC0809, 控制输出部分实行 8255 控制加热器加热/冷却，系统实现一路温度信号测控，在 3 位 LED 显示器上显示目前温度。控制温度范围 0～76.5 CO，每隔 0.2s 检测一次，每点连续采集 5 次，取其中值，经标度变换，转为 BCD 码后送显示器显示，每 1s 刷新一次显示。设定温度为 0℃时,变换放大电路送出模拟量为 0.0V，此时 A/D 输出数字量为 00H；温度为 76.5℃时变换器送出对应电压 4.98V,此时 A/D 输出数字量为FFH,即每 0.3℃对应 1LSB 改变量,对应电压值为 19.5mV。报警温度设定为76.5℃，此时，输出电压约为 5.0V 左右。 显示方法为： 例：温度：45.0 CO 设计要求：设计对应 A/D 转换器、I/O 接口、显示、键盘等微机接口电路，可在线键盘参数设置、检测、显示、报警。并设计出电路原理图，说明工作原理，编写程序及程序步骤图。二、系统总体...
