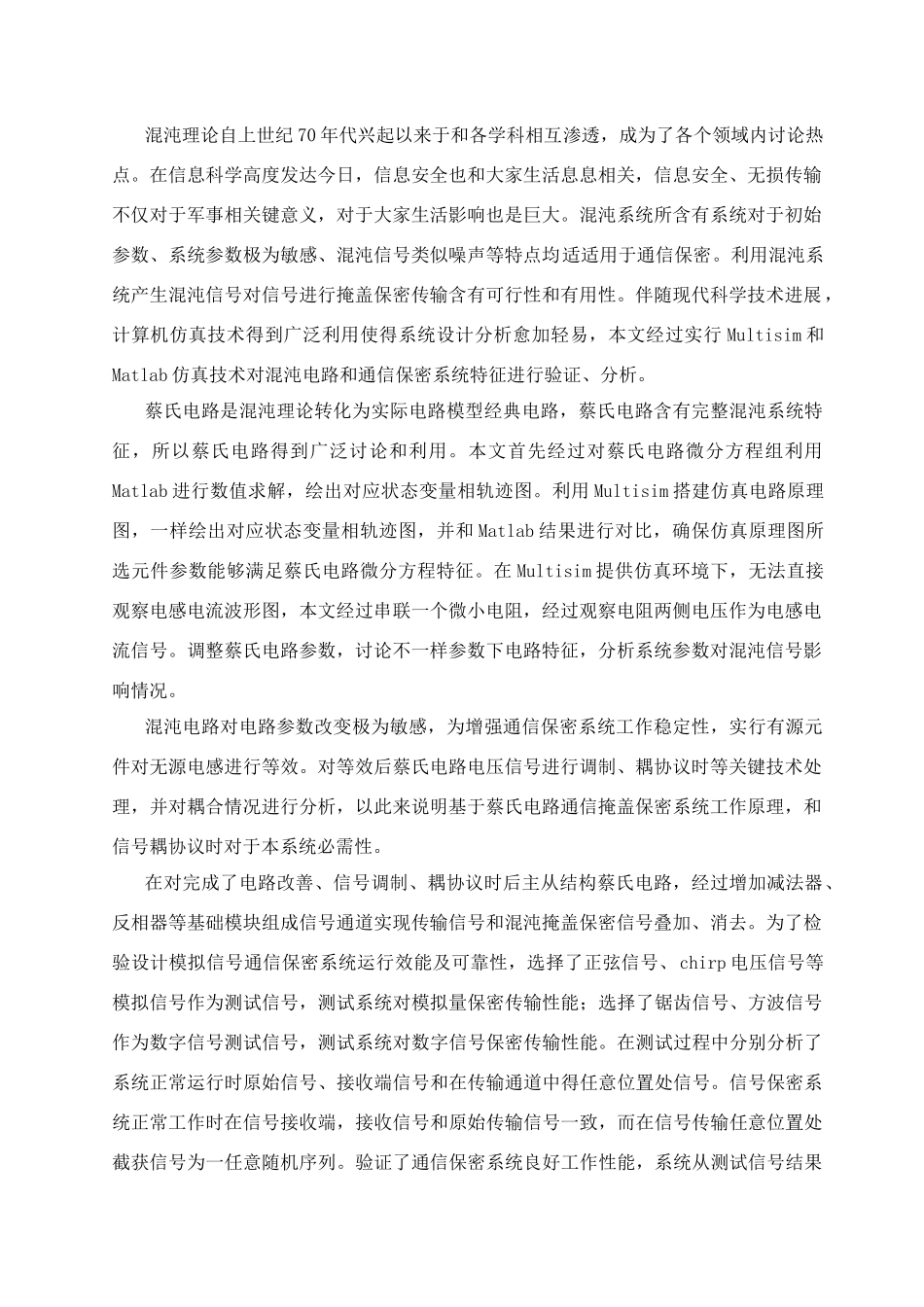

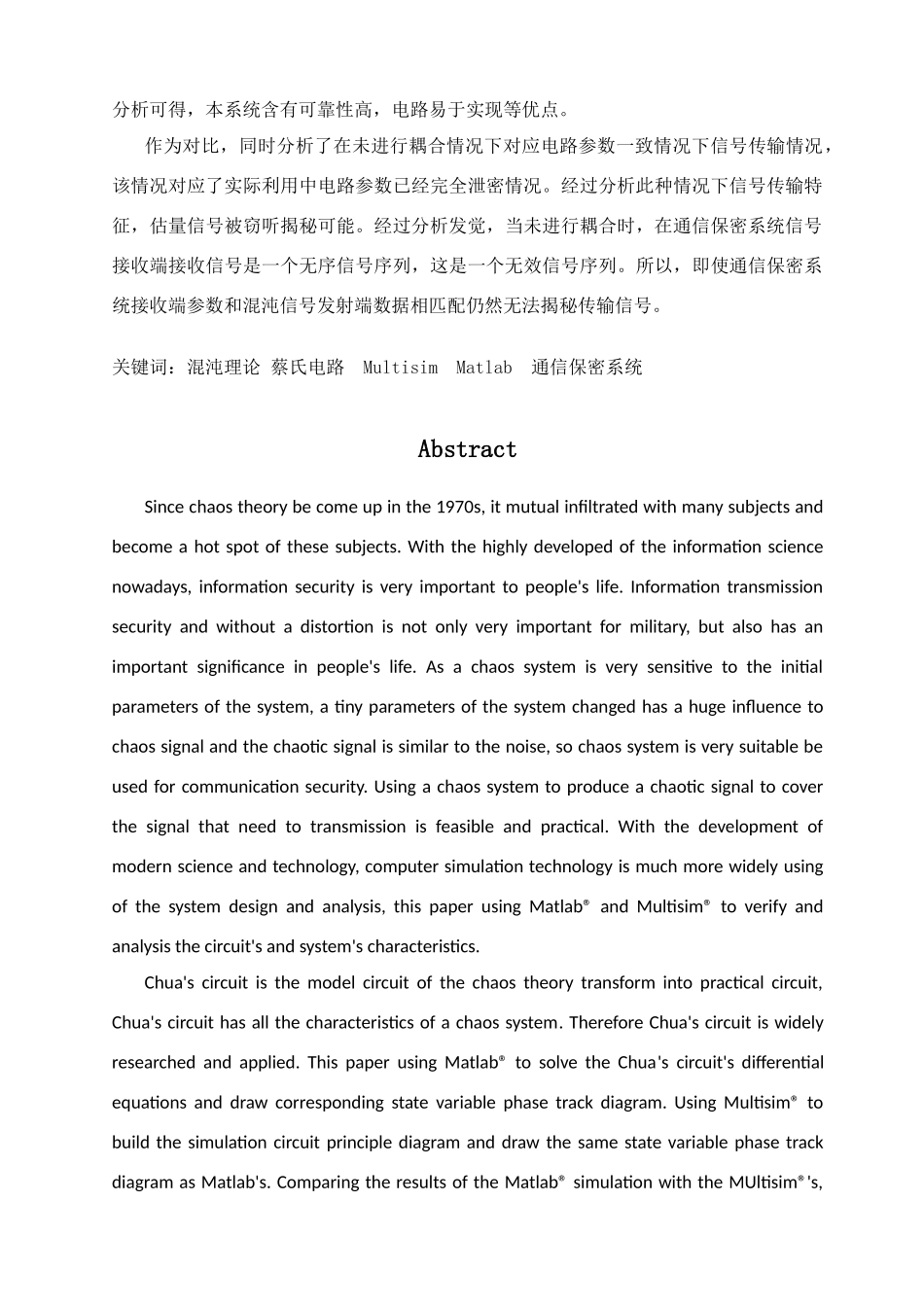

混沌理论自上世纪 70 年代兴起以来于和各学科相互渗透，成为了各个领域内讨论热点。在信息科学高度发达今日，信息安全也和大家生活息息相关，信息安全、无损传输不仅对于军事相关键意义，对于大家生活影响也是巨大。混沌系统所含有系统对于初始参数、系统参数极为敏感、混沌信号类似噪声等特点均适适用于通信保密。利用混沌系统产生混沌信号对信号进行掩盖保密传输含有可行性和有用性。伴随现代科学技术进展，计算机仿真技术得到广泛利用使得系统设计分析愈加轻易，本文经过实行 Multisim 和Matlab 仿真技术对混沌电路和通信保密系统特征进行验证、分析。蔡氏电路是混沌理论转化为实际电路模型经典电路，蔡氏电路含有完整混沌系统特征，所以蔡氏电路得到广泛讨论和利用。本文首先经过对蔡氏电路微分方程组利用Matlab 进行数值求解，绘出对应状态变量相轨迹图。利用 Multisim 搭建仿真电路原理图，一样绘出对应状态变量相轨迹图，并和 Matlab 结果进行对比，确保仿真原理图所选元件参数能够满足蔡氏电路微分方程特征。在 Multisim 提供仿真环境下，无法直接观察电感电流波形图，本文经过串联一个微小电阻，经过观察电阻两侧电压作为电感电流信号。调整蔡氏电路参数，讨论不一样参数下电路特征，分析系统参数对混沌信号影响情况。混沌电路对电路参数改变极为敏感，为增强通信保密系统工作稳定性，实行有源元件对无源电感进行等效。对等效后蔡氏电路电压信号进行调制、耦协议时等关键技术处理，并对耦合情况进行分析，以此来说明基于蔡氏电路通信掩盖保密系统工作原理，和信号耦协议时对于本系统必需性。在对完成了电路改善、信号调制、耦协议时后主从结构蔡氏电路，经过增加减法器、反相器等基础模块组成信号通道实现传输信号和混沌掩盖保密信号叠加、消去。为了检验设计模拟信号通信保密系统运行效能及可靠性，选择了正弦信号、chirp 电压信号等模拟信号作为测试信号，测试系统对模拟量保密传输性能；选择了锯齿信号、方波信号作为数字信号测试信号，测试系统对数字信号保密传输性能。在测试过程中分别分析了系统正常运行时原始信号、接收端信号和在传输通道中得任意位置处信号。信号保密系统正常工作时在信号接收端，接收信号和原始传输信号一致，而在信号传输任意位置处截获信号为一任意随机序列。验证了通信保密系统良好工作性能，系统从测试信号结果分析可得，本系统含有可靠性高，电路易于实现等优点。作为对比，同时分析了在未进...
