基于西门子sPLC的恒温控制的专业课程设计

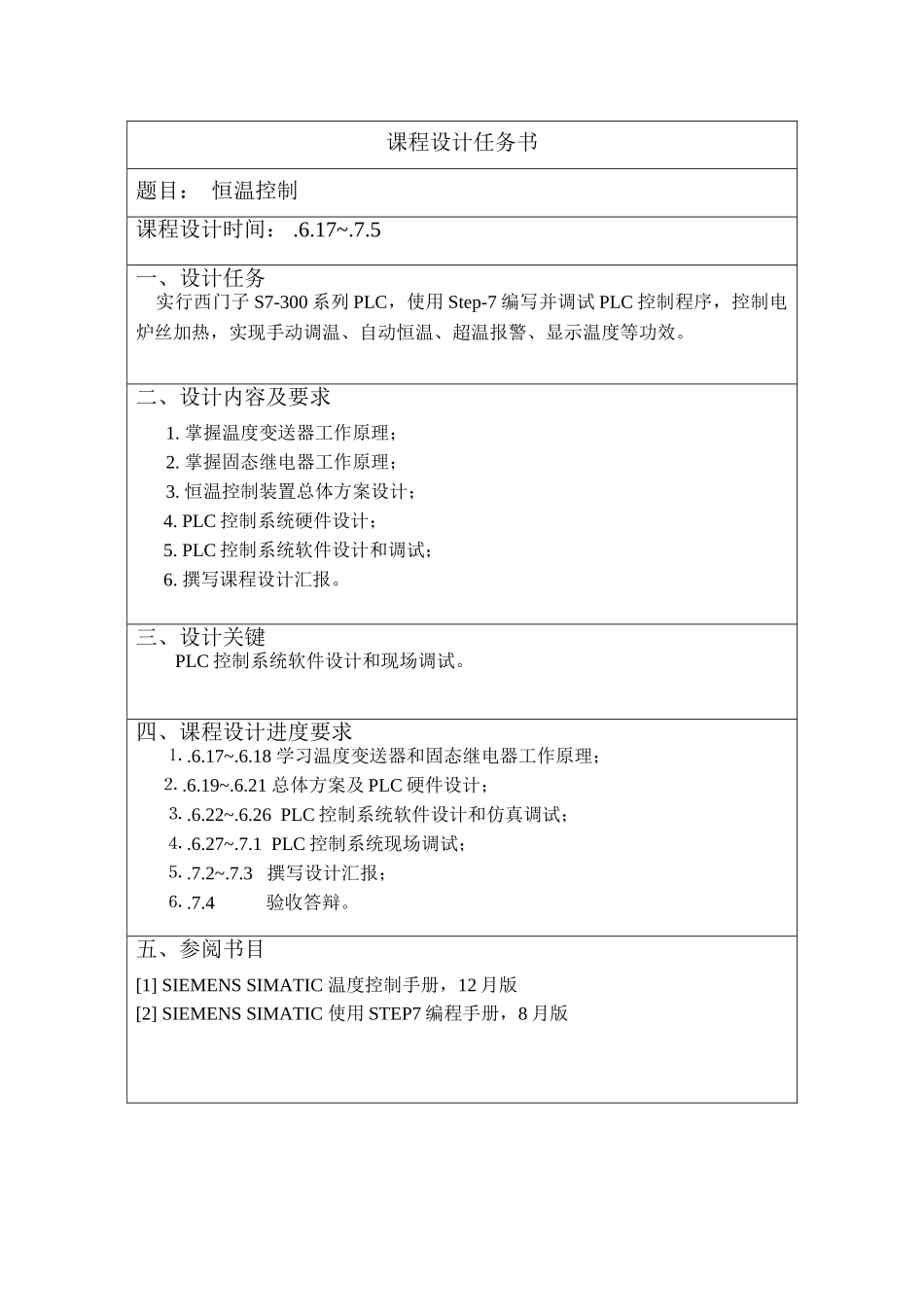

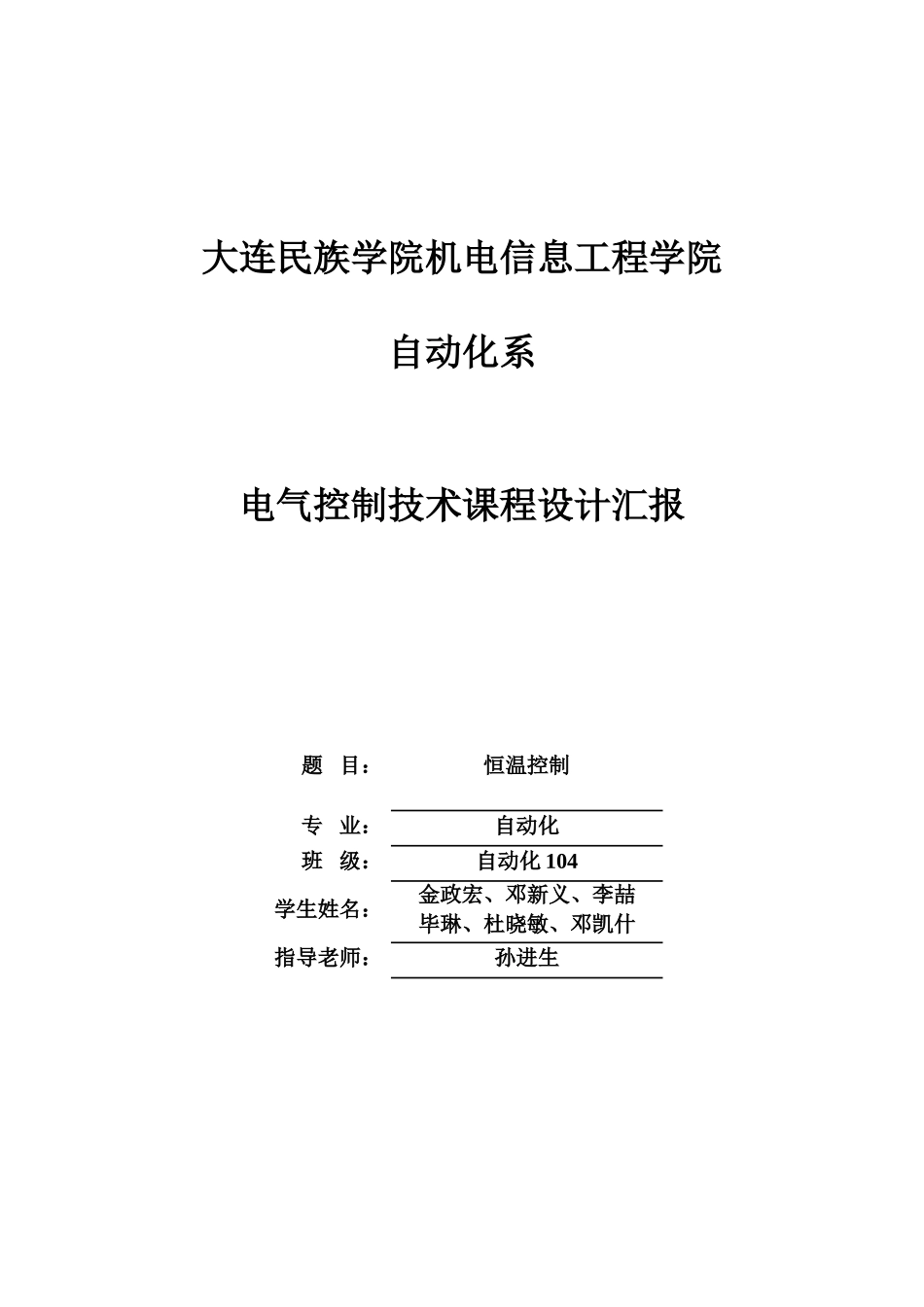

大连民族学院机电信息工程学院自动化系电气控制技术课程设计汇报题 目：恒温控制专 业：自动化班 级：自动化 104学生姓名：金政宏、邓新义、李喆毕琳、杜晓敏、邓凯什指导老师：孙进生设计完成日期： 7 月 3 日课程设计任务书题目： 恒温控制课程设计时间： .6.17~.7.5一、设计任务 实行西门子 S7-300 系列 PLC，使用 Step-7 编写并调试 PLC 控制程序，控制电炉丝加热，实现手动调温、自动恒温、超温报警、显示温度等功效。二、设计内容及要求1. 掌握温度变送器工作原理；2. 掌握固态继电器工作原理；3. 恒温控制装置总体方案设计；4. PLC 控制系统硬件设计；5. PLC 控制系统软件设计和调试；6. 撰写课程设计汇报。三、设计关键PLC 控制系统软件设计和现场调试。四、课程设计进度要求⒈ .6.17~.6.18 学习温度变送器和固态继电器工作原理； ⒉ .6.19~.6.21 总体方案及 PLC 硬件设计；⒊ .6.22~.6.26 PLC 控制系统软件设计和仿真调试；⒋ .6.27~.7.1 PLC 控制系统现场调试；⒌ .7.2~.7.3 撰写设计汇报；⒍ .7.4 验收答辩。五、参阅书目[1] SIEMENS SIMATIC 温度控制手册，12 月版[2] SIEMENS SIMATIC 使用 STEP7 编程手册，8 月版目 录1 任务分析和性能指标.................................................................................................11.1 任务分析...............................................................................................................11.2 性能指标...............................................................................................................12 总体方案设计.............................................................................................................22.1 硬件方案...........................................................................................................22.2 软件方案...........................................................................................................33 硬件设计和实现.........................................................................................................43.1 检测电路.................................................................................................................
