基站节能子系统

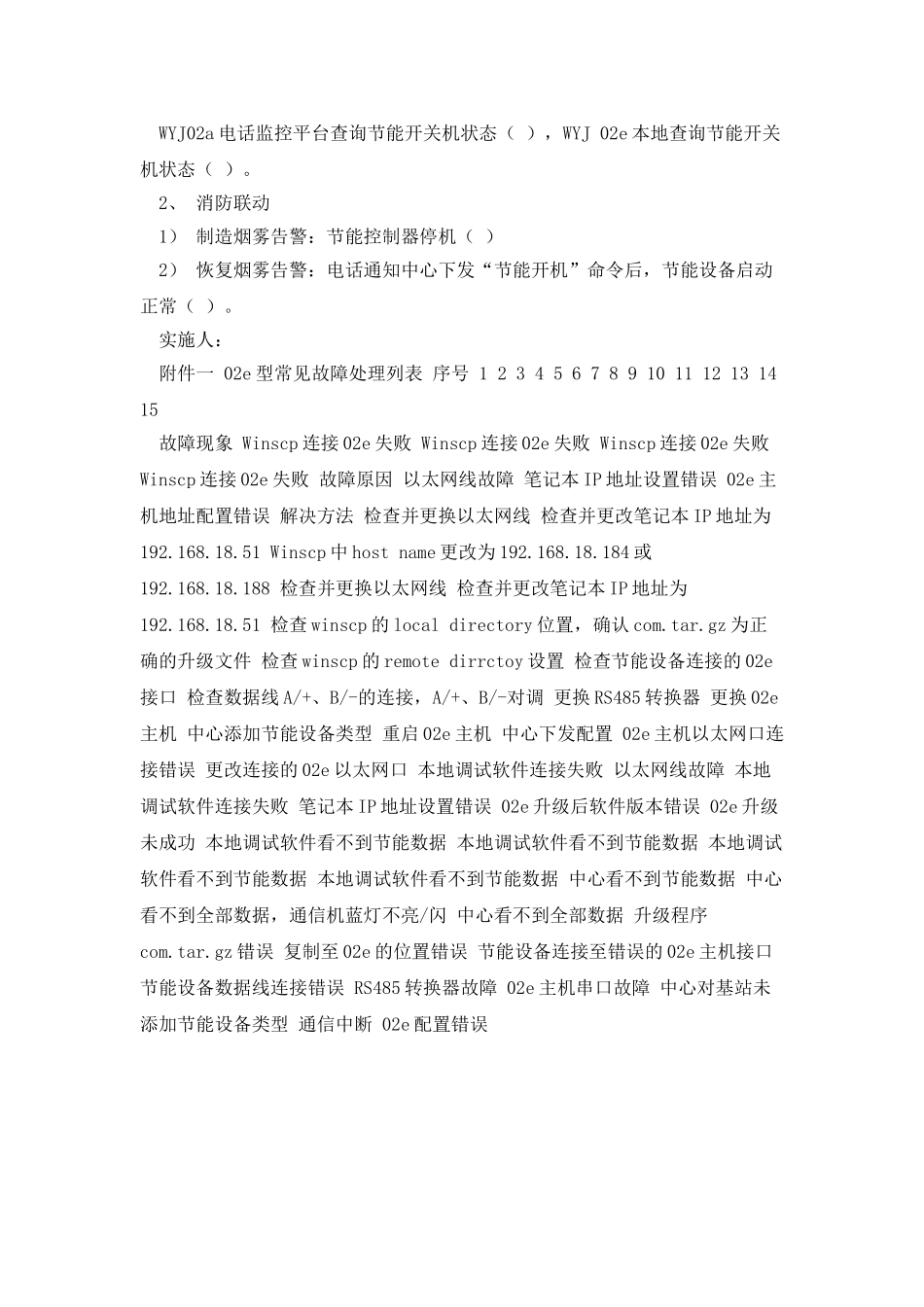

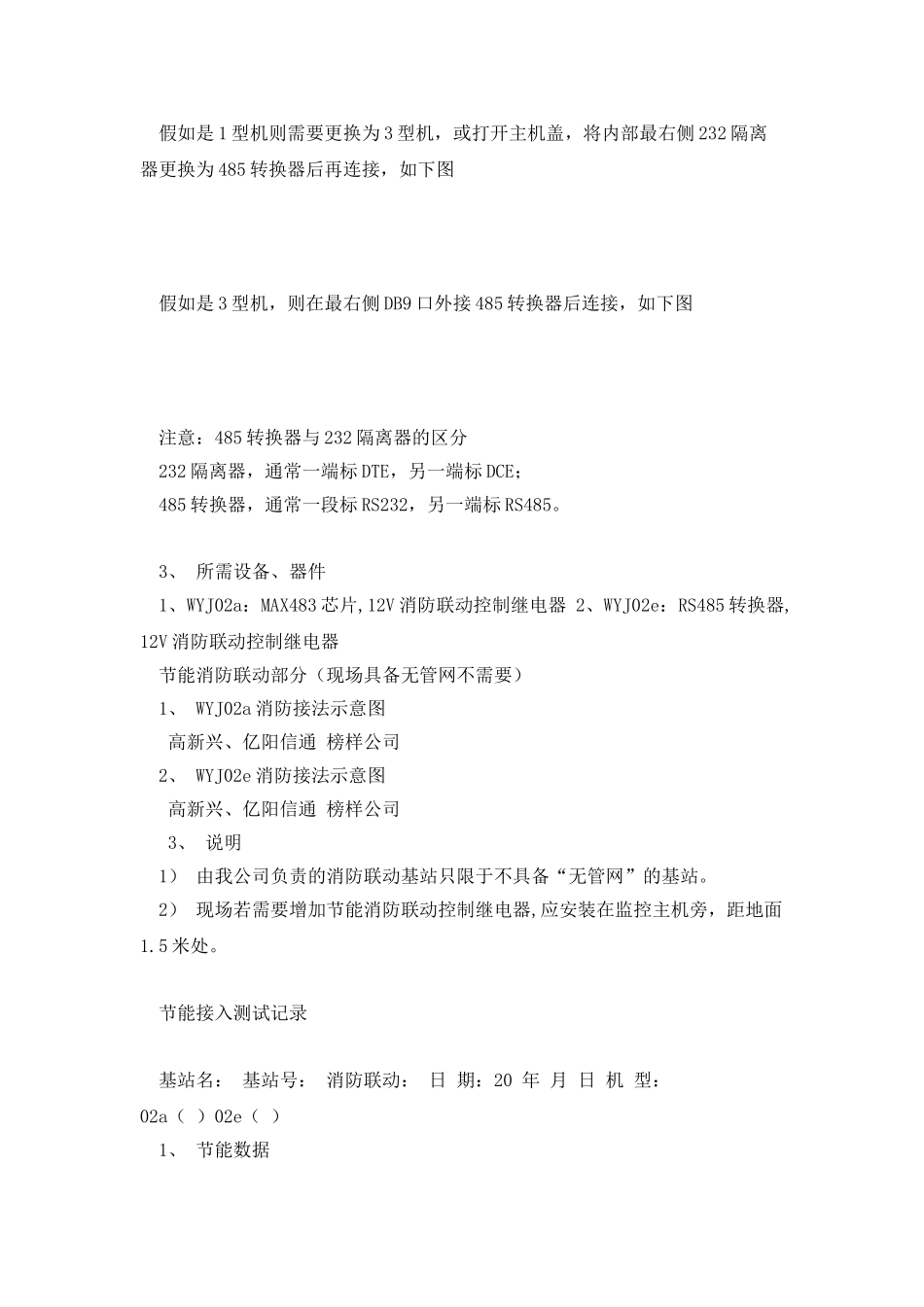

基站节能子系统基站节能子系统动环接入施工法律规范 1、 现场升级 WYJ02a 监控主机，电话通知中心添加节能设备。 1） WYJ02a 现场为低压配电监测仪且无数字直流，对应程序版本：WYJ02a_JieNeng_V6.4eY.ABS、 WYJ02a_JieNeng_V6.4eW.ABS 2） WYJ02a 现场为低压配电监测仪且有数字直流，对应程序版本：JieNeng_Zhiliu661eY.ABS、 JieNeng_Zhiliu661eW.ABS 3） WYJ02a 现场为远程抄表设备，对应程序版本：WYJ_YCCBiao_6.5eY.ABS、WYJ_YCCBiao_6.5eW.ABS 4） WYJ02a 现场为燃气试验站，对应程序版本：WYJ02a_RanQi.ABS 2、 接线 1）WYJ02a，将厂家焊接好的线缆连接到 02a 的智能接口 9，如下图 2）WYJ02e，将厂家焊接好的线缆剪断（3 为 RS485+，2 为 RS485-），连接到 02e 相关接口的 RS485 转换器 RS485+对应 TDA/RS485+/+/A+等，RS485-对应TDB/RS485-/-/B-等。 A、若 02e 已有 485 接口，则将线缆并接至现有的 485 接口，如下图 WYJ02e 一型 WYJ02e 三型 B、若 02e 没有 485 接口，则： 假如是 1 型机则需要更换为 3 型机，或打开主机盖，将内部最右侧 232 隔离器更换为 485 转换器后再连接，如下图 假如是 3 型机，则在最右侧 DB9 口外接 485 转换器后连接，如下图 注意：485 转换器与 232 隔离器的区分 232 隔离器，通常一端标 DTE，另一端标 DCE； 485 转换器，通常一段标 RS232，另一端标 RS485。 3、 所需设备、器件 1、WYJ02a：MAX483 芯片,12V 消防联动控制继电器 2、WYJ02e：RS485 转换器,12V 消防联动控制继电器 节能消防联动部分（现场具备无管网不需要） 1、 WYJ02a 消防接法示意图 高新兴、亿阳信通 榜样公司 2、 WYJ02e 消防接法示意图 高新兴、亿阳信通 榜样公司 3、 说明 1） 由我公司负责的消防联动基站只限于不具备“无管网”的基站。 2） 现场若需要增加节能消防联动控制继电器,应安装在监控主机旁，距地面1.5 米处。 节能接入测试记录 基站名： 基站号： 消防联动： 日 期：20 年 月 日 机 型：02a（ ）02e（ ） 1、 节能数据 WYJ02a 电话监控平台查询节能开关机状态（ ），WYJ 02e 本地查询节能开关机状态（ ）。 2、 消防联动 1） 制造烟雾告警：节能控制器停机（ ） 2） 恢复烟雾告警：电话通知中心下发“节能开机”命令后，节能设备启动正常（ ）。 实施人： 附件一 02e 型常...
