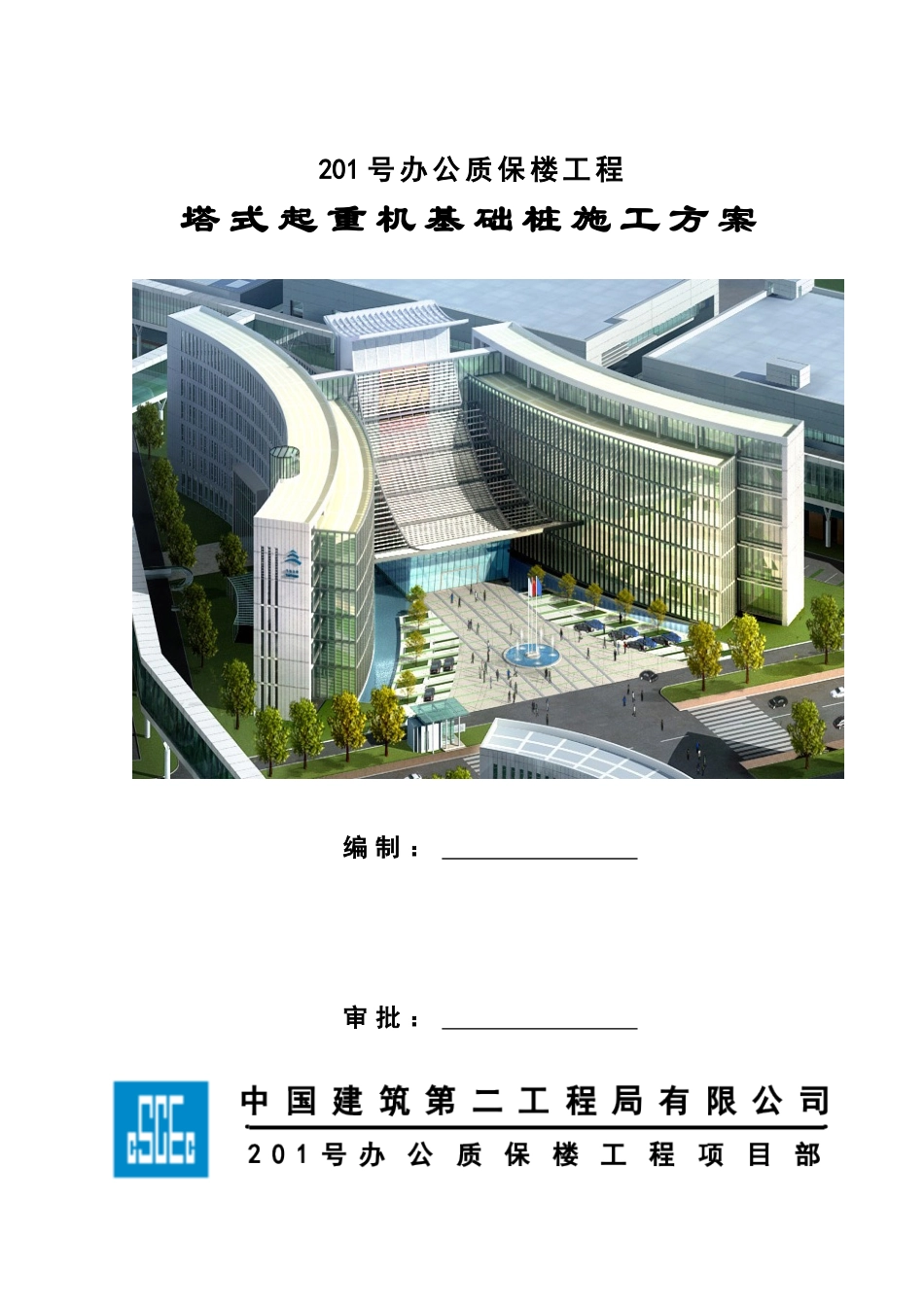

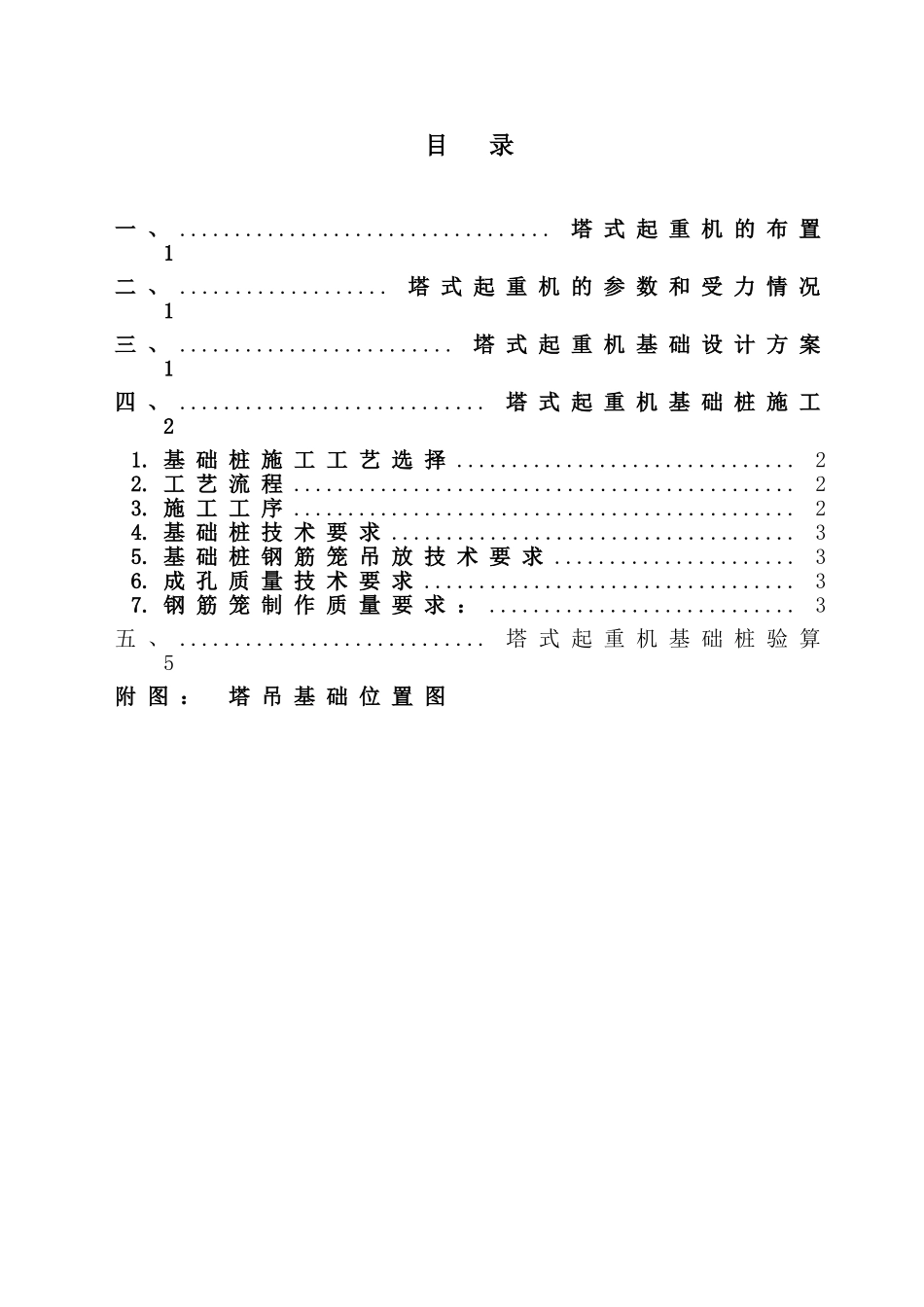

201 号 办 公 质 保 楼 工 程塔 式 起 重 机 基 础 桩 施 工 方 案 编 制 ： 审 批 ： 2025 年 08 月目 录一 、 .................................. 塔 式 起 重 机 的 布 置1二 、 ................... 塔 式 起 重 机 的 参 数 和 受 力 情 况1三 、 ......................... 塔 式 起 重 机 基 础 设 计 方 案1四 、 ............................ 塔 式 起 重 机 基 础 桩 施 工21. 基 础 桩 施 工 工 艺 选 择 ............................... 22. 工 艺 流 程 .............................................. 23. 施 工 工 序 .............................................. 24. 基 础 桩 技 术 要 求 ..................................... 35. 基 础 桩 钢 筋 笼 吊 放 技 术 要 求 ...................... 36. 成 孔 质 量 技 术 要 求 .................................. 37. 钢 筋 笼 制 作 质 量 要 求 ： ............................ 3五 、 ............................ 塔 式 起 重 机 基 础 桩 验 算5附 图 ： 塔 吊 基 础 位 置 图一 、塔 式 起 重 机 的 布 置根 据 201 号 办 公 质 保 楼 工 程 总 体 施 工 安 排 ， 该 项目 现 场 共 需 布 置 3 台 塔 式 起 重 机 ， 以 满 足 结 构 施 工要求。塔式起重机的型号分别为HK7030 ；H3/36B ； ST7030 。 结 合 结 构 施 工 的 不 同 部 位 使 用 要 求 和 塔 式 起重 机 不 同 型 号 的 臂 长 及 起 重 能 力 ， 将 该 三 台 设 备 置于 结 构 周 圈 。1# 塔 位 于2-D 轴 外 侧8.25m 、 2-5 轴 右 侧3.44m 处 ， 型 号ST7030, 基础采纳桩承台形式，桩长15.50m ，桩直径800mm， 桩 间 距 4.00m， 桩 身 混 凝 土 强 度 等 级 ： C35 ； 承 台长 度 6.45m ， 宽 度 6.45m ， 厚 度 1.70m ， 承 台 设 计 标 高 接 近现 场 地 坪 。2# 塔 位 于1-D 轴 外 侧 约10.40m 处 ， 型 号H3/36B,基 础 采纳 四 桩 承 台 形 式 ， 桩 长15.50m ， 桩 直 径 800mm ， 桩 间 距4.00m， 桩 身 混...
