复杂网络N-R法潮流分析计算

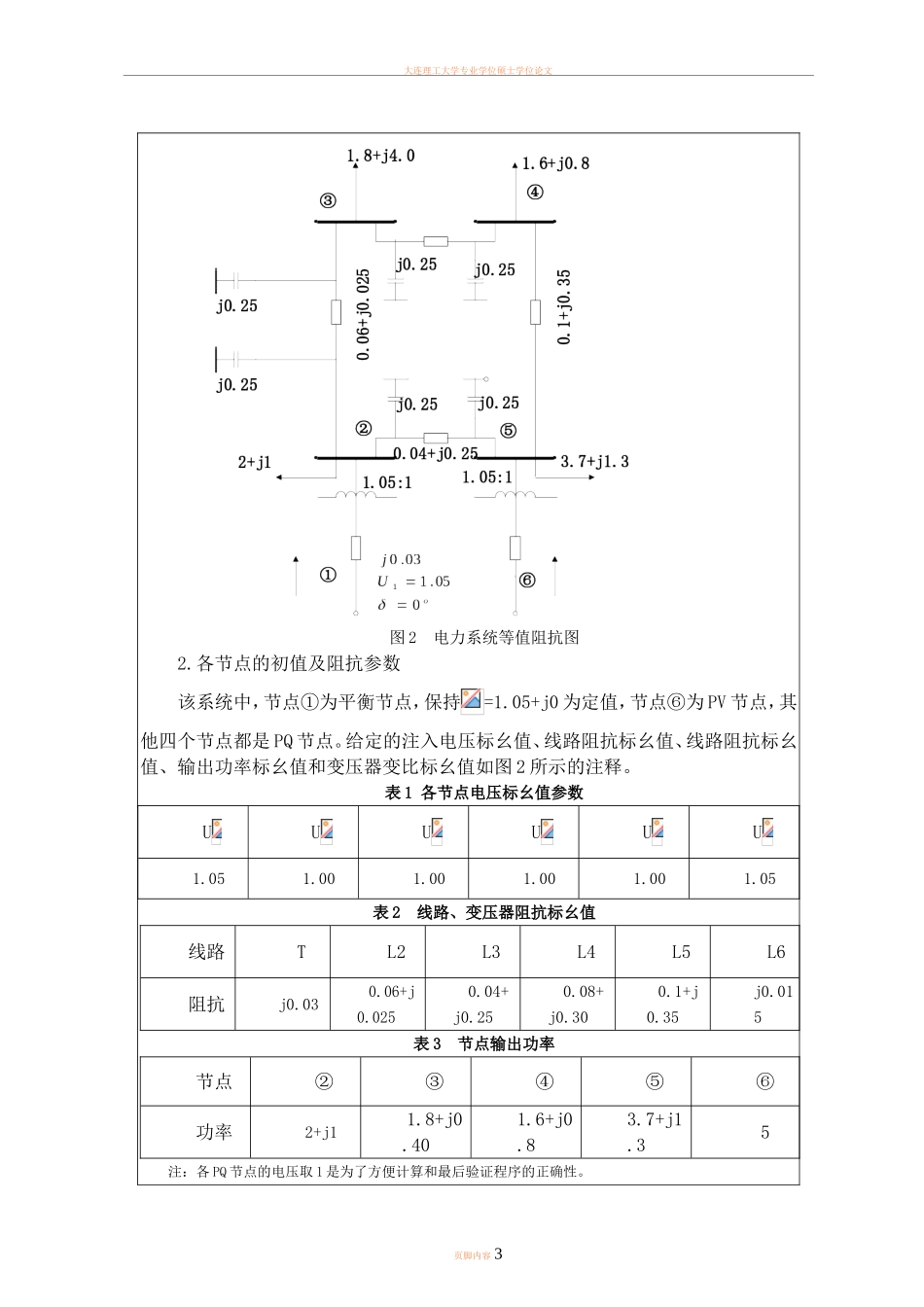

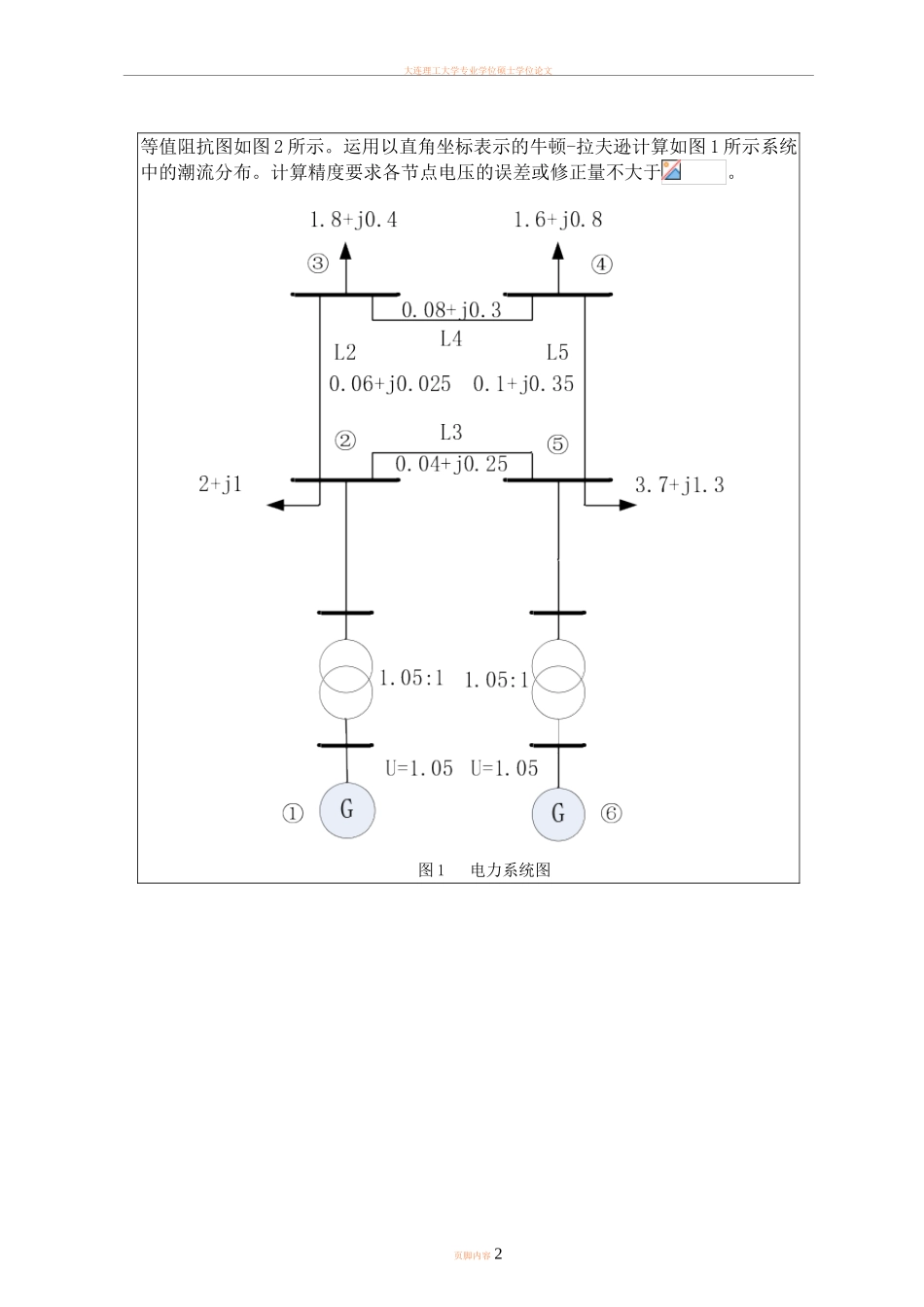

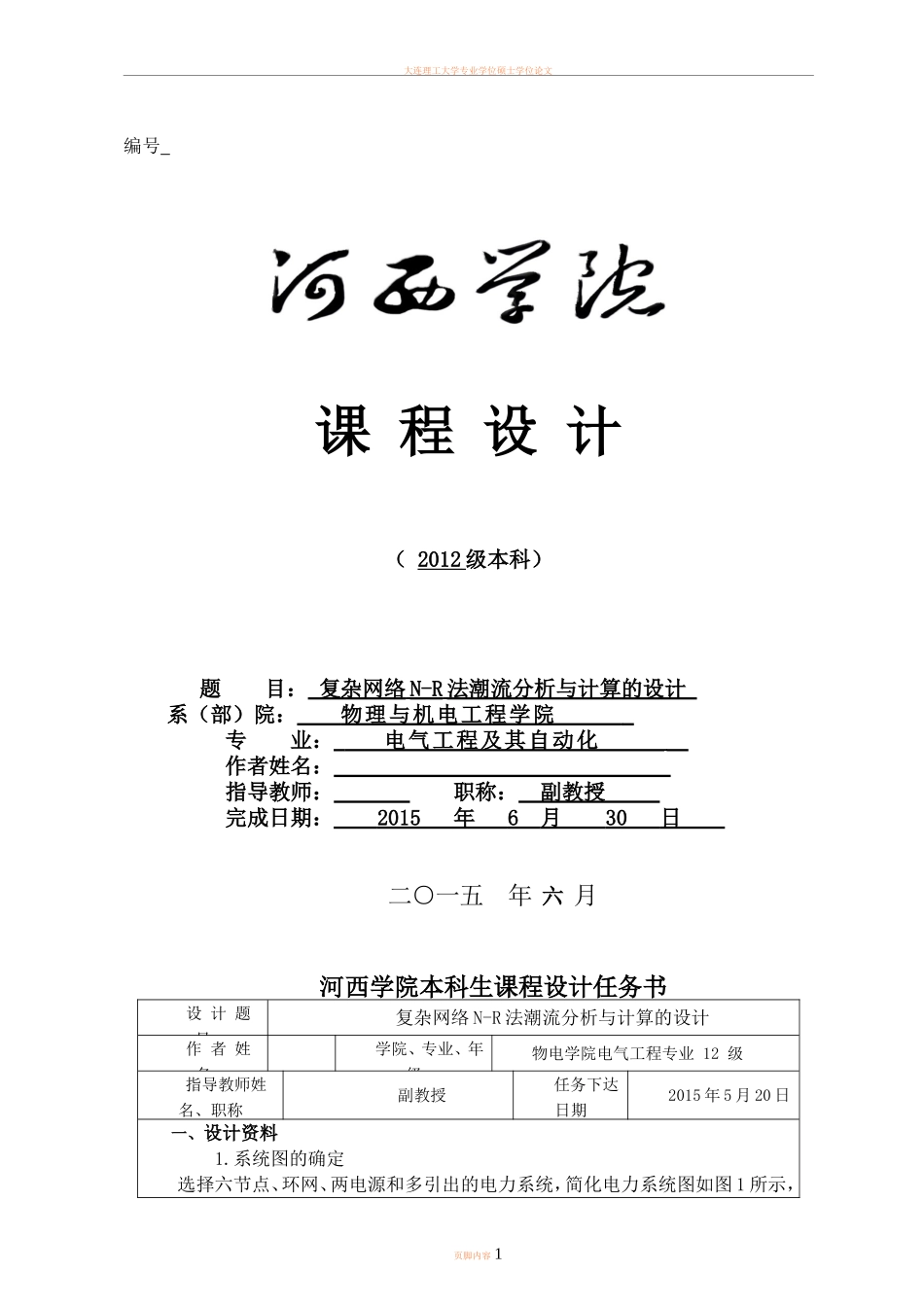

大连理工大学专业学位硕士学位论文编号 课 程 设 计（ 2012 级本科）题 目： 复杂网络 N-R 法潮流分析与计算的设计 系（部）院： 物理与机电工程学院 专 业： 电气工程及其自动化 作者姓名： 指导教师： 职称： 副教授 完成日期： 2015 年 6 月 30 日 二○一五 年 六 月河西学院本科生课程设计任务书设 计 题 目复杂网络 N-R 法潮流分析与计算的设计作 者 姓 名学院、专业、年级物电学院电气工程专业 12 级指导教师姓名、职称 副教授任务下达日期2015 年 5 月 20 日一、设计资料1.系统图的确定选择六节点、环网、两电源和多引出的电力系统，简化电力系统图如图 1 所示，页脚内容 1大连理工大学专业学位硕士学位论文等值阻抗图如图 2 所示。运用以直角坐标表示的牛顿-拉夫逊计算如图 1 所示系统中的潮流分布。计算精度要求各节点电压的误差或修正量不大于。 图 1 电力系统图页脚内容 2大连理工大学专业学位硕士学位论文图 2 电力系统等值阻抗图2.各节点的初值及阻抗参数该系统中，节点①为平衡节点，保持=1.05+j0 为定值，节点⑥为 PV 节点，其他四个节点都是 PQ 节点。给定的注入电压标幺值、线路阻抗标幺值、线路阻抗标幺值、输出功率标幺值和变压器变比标幺值如图 2 所示的注释。表 1 各节点电压标幺值参数UUUUUU1.051.001.001.001.001.05表 2 线路、变压器阻抗标幺值线路TL2L3L4L5L6阻抗j0.030.06+j0.0250.04+j0.250.08+j0.300.1+j0.35j0.015表 3 节点输出功率节点②③④⑤⑥功率2+j11.8+j0.401.6+j0.83.7+j1.35注：各 PQ 节点的电压取 1 是为了方便计算和最后验证程序的正确性。页脚内容 3大连理工大学专业学位硕士学位论文二、设计的基本要求3.1 设计及计算说明书（1）说明书要求书写整齐，条理分明，表达正确、语言正确。（2）计算书内容：为各设计内容最终成果、确定提供依据进行的技术分析、论证和定量计算，如。（3）计算书要求：计算无误，分析论证过程简单明了，各设计内容列表汇总。3.2 图纸（1）绘制分析所需的必要图纸 （2）图纸要求：用标准符号绘制，布置均匀，设备符号大小合适，清晰美观。三、论文(设计)进度安排阶段论文（设计）各阶段名称起止日期1熟悉设计任务书、设计题目及设计背景资料5.20～5.252查阅有关资料5.26～5.273阅读设计要求必读的参考资料5.28～5.294书写设计说明书5.30～6.155小组答辩质疑6.21～6.226上交设计成果6.30四、需...
