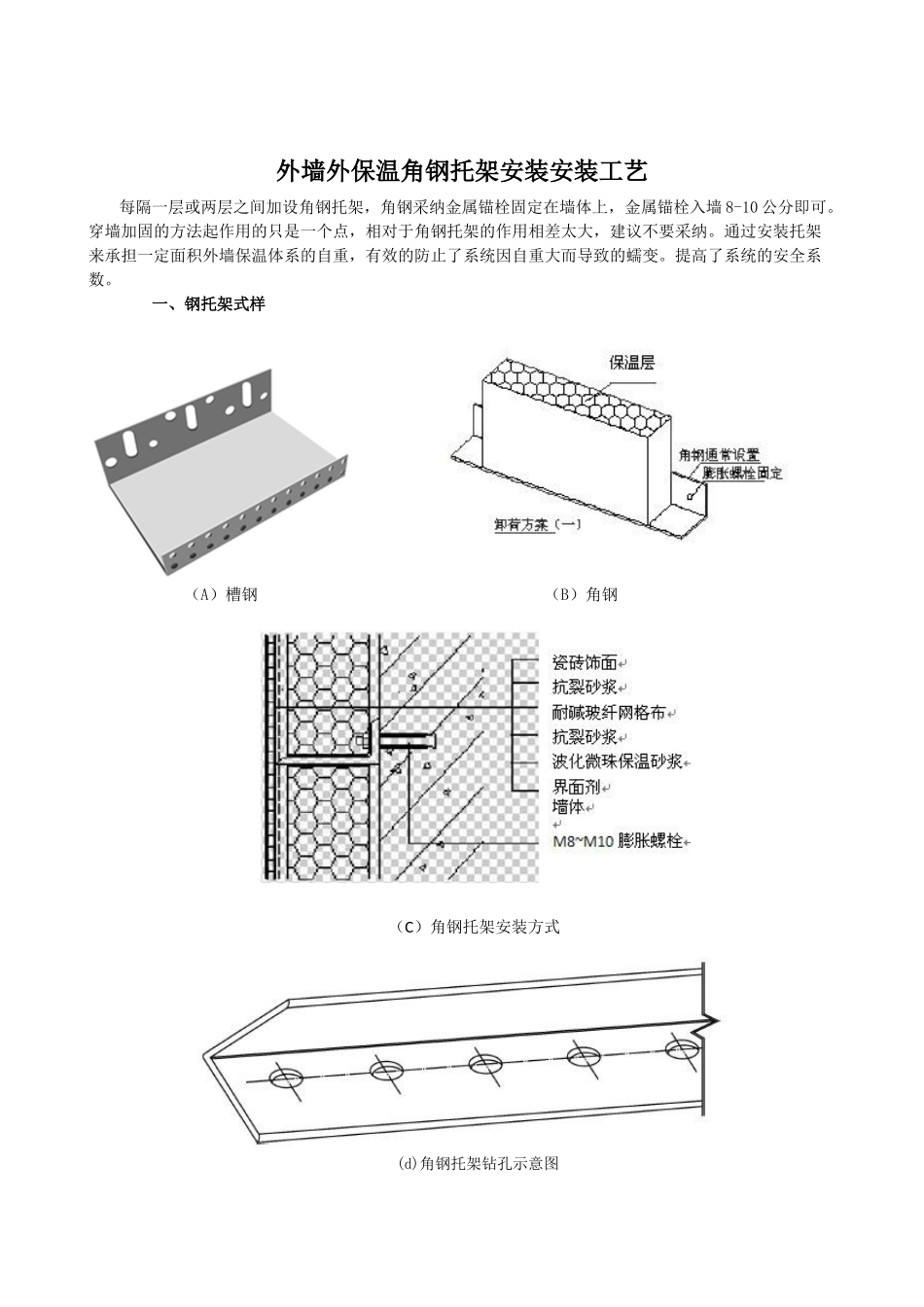

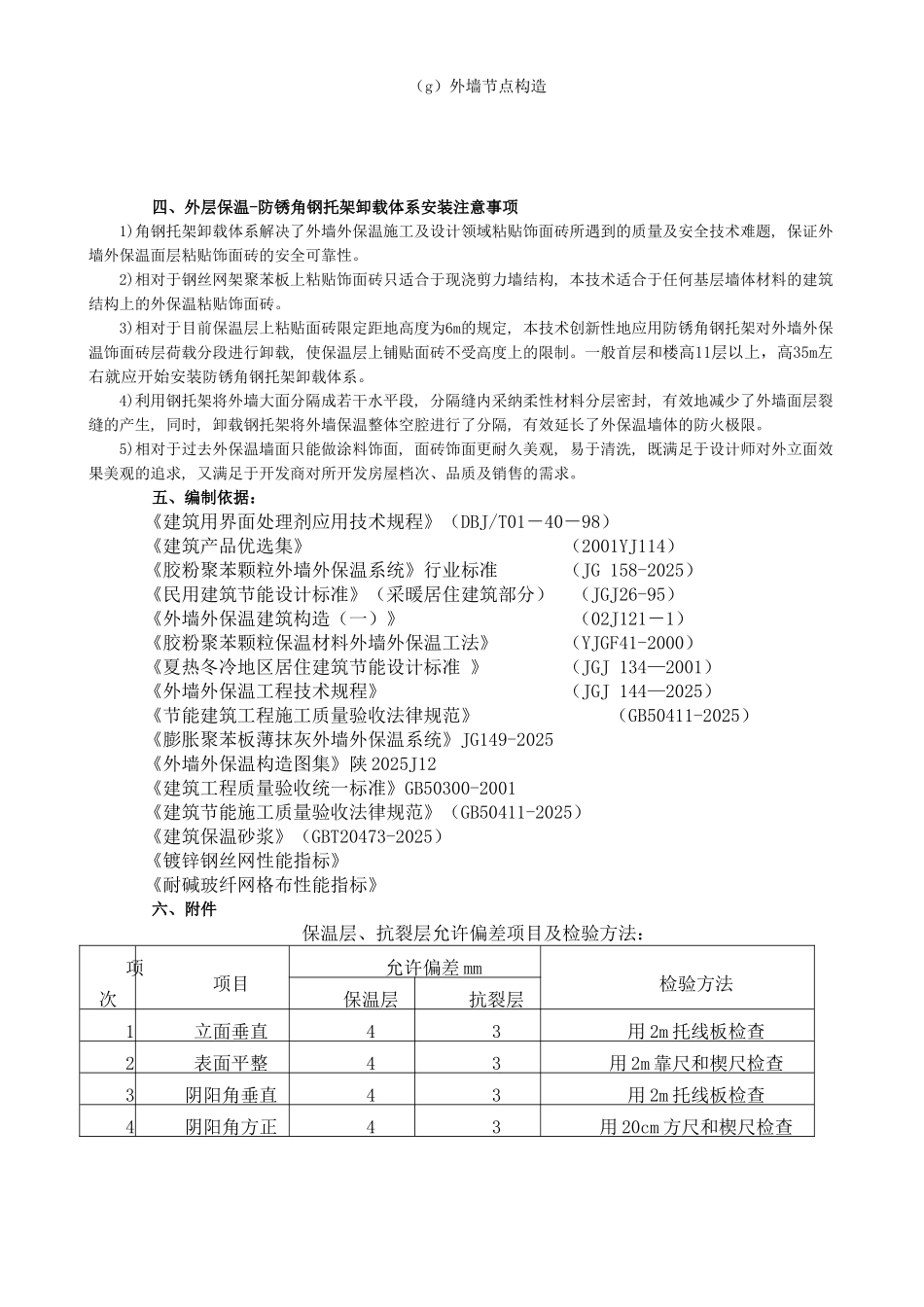

外墙外保温角钢托架安装安装工艺每隔一层或两层之间加设角钢托架，角钢采纳金属锚栓固定在墙体上，金属锚栓入墙 8-10 公分即可。穿墙加固的方法起作用的只是一个点，相对于角钢托架的作用相差太大，建议不要采纳。通过安装托架来承担一定面积外墙保温体系的自重，有效的防止了系统因自重大而导致的蠕变。提高了系统的安全系数。一、钢托架式样（A）槽钢 （B）角钢（C）角钢托架安装方式(d)角钢托架钻孔示意图二、防锈角钢托架加工制作与安装因外墙装饰层是贴面砖的，还应在每二~三层最低层保温板下方水平方向通长加设角钢支架，用以加大保温墙体的承载力。支架所用角钢宽度与保温层厚度相符长度，用间距1米φ10膨胀螺栓固定在墙体上，有效锚固件的深度不小于8cm；角钢边长=外墙保温层厚度+饰面砖层厚度-3mm圆孔直径= M 10镀锌膨胀螺栓标准件外径+ 2mm。采纳M 10镀锌膨胀螺栓标准件, 按中心距600mm将加工好的防锈角钢托架沿外墙楼层标高水平线(或外墙设计水平分隔线)周边水平锚固于外墙基层上, 按每2到3层层高水平安装一圈。施工时，首先，在各阴角、阳角挂垂直线和水平线以控制垂直度和平整度。在外墙体的外侧面基层体上沿标高水平线均布角钢，相邻角钢的间距为1~2米。外墙的其它侧面基层上设有包裹耐碱玻璃纤维网格布的保温层。包裹耐碱玻璃纤维网格布的保温层外面设有抗裂砂浆和饰面瓷砖。在防锈角钢托架卸载体系安装完成后，就可以在防锈角钢托架上按常规施工工艺进行保温层和饰面砖层的施工。防锈角钢托架及保温层共同组成了对外层保温-防锈角钢托架卸载体系。三、外层保温-防锈角钢托架卸载体系结构与受力分析 （E）角钢托架外墙外保温饰面体系有限元分析 （F）锚固件安装示意（g）外墙节点构造四、外层保温-防锈角钢托架卸载体系安装注意事项1)角钢托架卸载体系解决了外墙外保温施工及设计领域粘贴饰面砖所遇到的质量及安全技术难题, 保证外墙外保温面层粘贴饰面砖的安全可靠性。2)相对于钢丝网架聚苯板上粘贴饰面砖只适合于现浇剪力墙结构, 本技术适合于任何基层墙体材料的建筑结构上的外保温粘贴饰面砖。3)相对于目前保温层上粘贴面砖限定距地高度为6m的规定, 本技术创新性地应用防锈角钢托架对外墙外保温饰面砖层荷载分段进行卸载, 使保温层上铺贴面砖不受高度上的限制。一般首层和楼高11层以上，高35m左右就应开始安装防锈角钢托架卸载体系。4)利用钢托架将外墙大面分隔成若干水平段, 分隔缝内采纳柔性材料分层密封, 有...
