多功能电能表通信协议学习

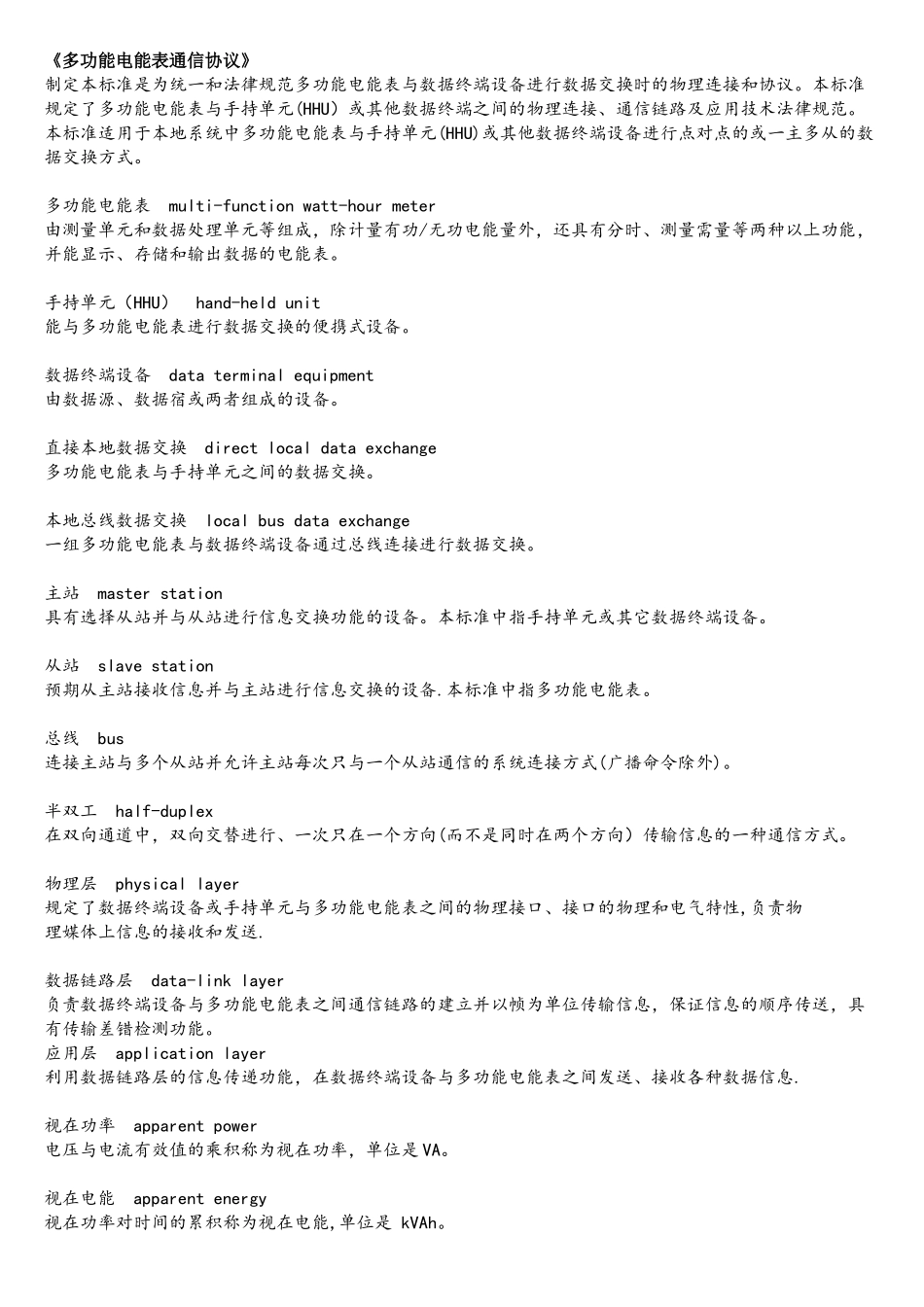

《多功能电能表通信协议》制定本标准是为统一和法律规范多功能电能表与数据终端设备进行数据交换时的物理连接和协议。本标准规定了多功能电能表与手持单元(HHU）或其他数据终端之间的物理连接、通信链路及应用技术法律规范。本标准适用于本地系统中多功能电能表与手持单元(HHU)或其他数据终端设备进行点对点的或一主多从的数据交换方式。多功能电能表 multi-function watt-hour meter 由测量单元和数据处理单元等组成，除计量有功/无功电能量外，还具有分时、测量需量等两种以上功能，并能显示、存储和输出数据的电能表。 手持单元（HHU） hand-held unit 能与多功能电能表进行数据交换的便携式设备。 数据终端设备 data terminal equipment 由数据源、数据宿或两者组成的设备。 直接本地数据交换 direct local data exchange 多功能电能表与手持单元之间的数据交换。 本地总线数据交换 local bus data exchange 一组多功能电能表与数据终端设备通过总线连接进行数据交换。 主站 master station 具有选择从站并与从站进行信息交换功能的设备。本标准中指手持单元或其它数据终端设备。 从站 slave station 预期从主站接收信息并与主站进行信息交换的设备.本标准中指多功能电能表。总线 bus 连接主站与多个从站并允许主站每次只与一个从站通信的系统连接方式(广播命令除外)。 半双工 half-duplex在双向通道中，双向交替进行、一次只在一个方向(而不是同时在两个方向）传输信息的一种通信方式。 物理层 physical layer 规定了数据终端设备或手持单元与多功能电能表之间的物理接口、接口的物理和电气特性,负责物理媒体上信息的接收和发送. 数据链路层 data-link layer 负责数据终端设备与多功能电能表之间通信链路的建立并以帧为单位传输信息，保证信息的顺序传送，具有传输差错检测功能。 应用层 application layer 利用数据链路层的信息传递功能，在数据终端设备与多功能电能表之间发送、接收各种数据信息. 视在功率 apparent power 电压与电流有效值的乘积称为视在功率，单位是 VA。 视在电能 apparent energy 视在功率对时间的累积称为视在电能,单位是 kVAh。 视在需量 apparent demand 需量周期内测得的平均视在功率称为视在需量，单位是 kVA。 基波电能 fundamental wave energy 基波功率对时间的累积称为基波电能，单位是 kWh。 谐波电能 harmonic energy 周期性沟...
