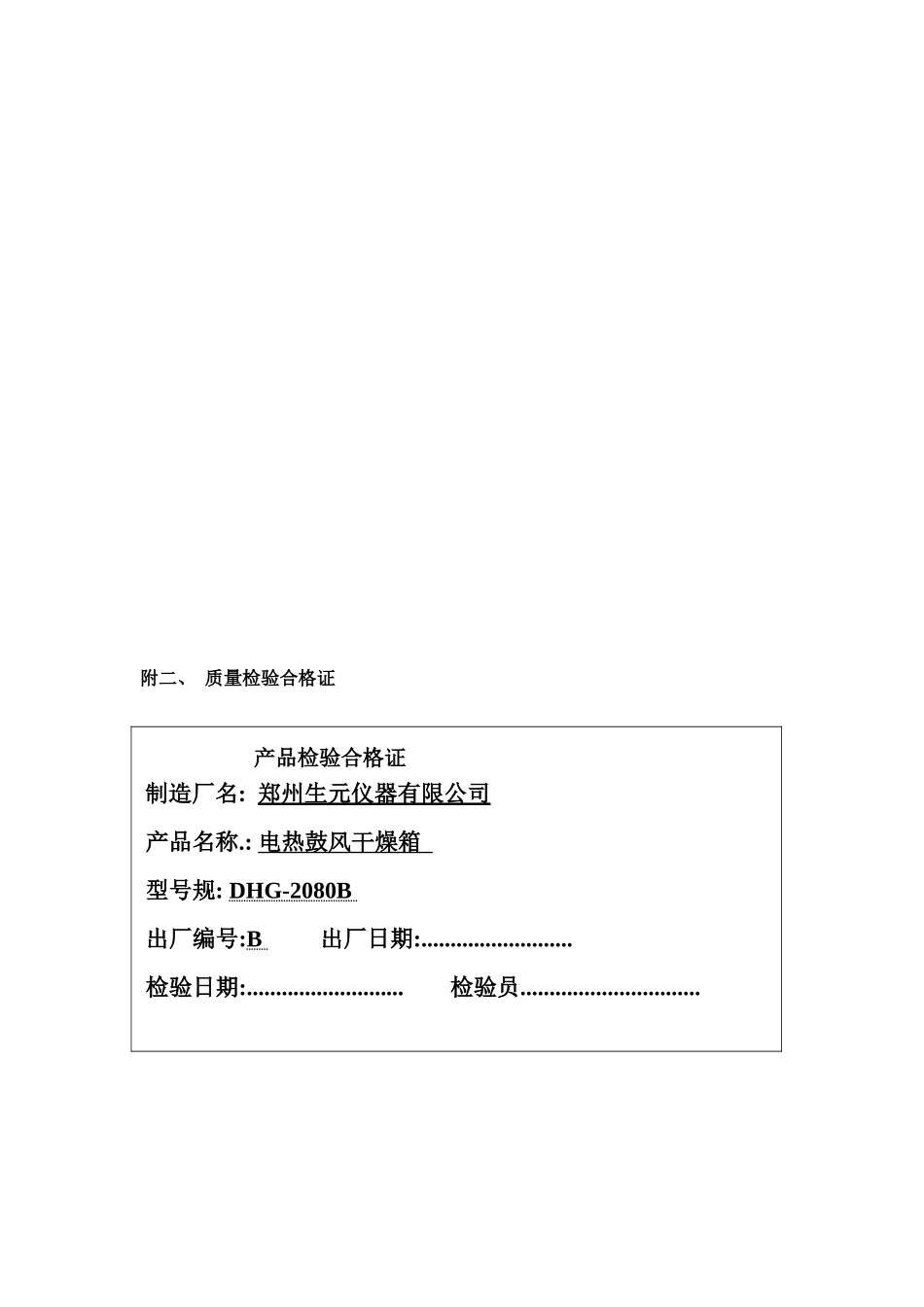

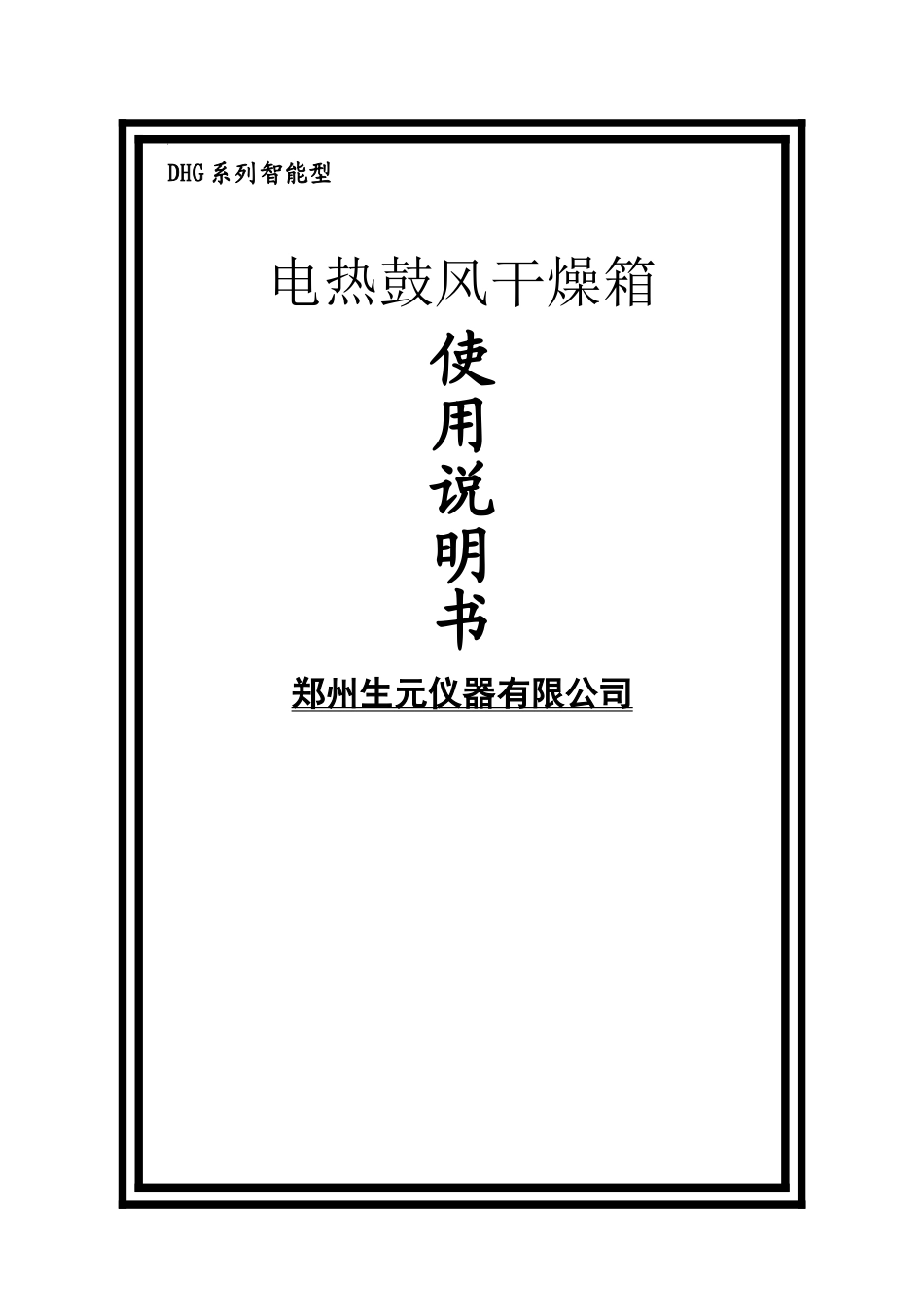

【DHG 系列智能型 电热鼓风干燥箱使用说明书郑州生元仪器有限公司 附二、 质量检验合格证 产品检验合格证 制造厂名: 郑州生元仪器有限公司 产品名称.: 电热鼓风干燥箱 型号规: DHG-2080B 出厂编号:B 出厂日期:.......................... 检验日期:........................... 检验员...............................附三、 保修卡 保修卡规格: DHG-2080B 机号: B发货日期.........................................本产品从发货之日起一年内凭本卡免费质量保修, 终身维修。 九．接线图一．概述PRD-C3000 系列温度控制器, 采纳笔段式液晶显示, 可选配 RS485 通讯( 含操作软件) 、 微型打印机功能, 特别适用于实验室及分析仪器, 其功能齐全, 操作简单。二．产品代码 PRD -C 3 三．主要技术指标及要求代码表示内容表示方法①外形尺寸D: 96*96 带外壳( 开孔尺寸 90mm*90mm) ; H: 170( 长) * 60( 宽) 裸板②温度传感器类型0: PT100 传感器; C: Cu50 铜箔传感器;③输出方式0: 可控硅输出( 负载功率≤1.6KW) ; 1: 固态输出; 2: 继电器输出; 3: 外接可控硅输出( 负载功率≤3KW) ④通讯及微打0: 无 RS485 通讯; T: 有 RS485 通讯; ⑤特别功能1．RS485 通讯: 最多可同时连接 16 台此系列恒温控制器; 2．温度测量范围: 0～400.0℃; 时间设定范围: 0～9999 分钟; 3．显示值基本误差: < 0.5%; 4．工作环境: 电源电压: 220V±10%; 环境温度: 0～50℃; 相对湿度: <85%RH; 四．面板指示 五．操作及使用方法1．控制器上电, 显示窗上排显示”Pt”, 下排显示”量程值”约 3 秒后进入到正常显示状态。2．超温报警时, 蜂鸣器连续鸣叫, ”ALM”报警灯点亮。3．蜂鸣器鸣叫时可按任意键消音。4．在设定状态下若 1 分钟之内无任何键按下, 控制器会自动返回到正常显示状态。5．若控制器显示窗上排显示”----”, 表示温度传感器或控制器本身故障, 请认真检查温度传感器及其接线。6．温度、 时间设定在 非 设 定 状 态 点 击 ” SET” 键 , 控 制 器 依 次 显 示 SP0; ST1, SP1; 。。。STn, SPn; ST(n+1)。说明: 1) SP0 为开始运行时的测量值, 仅做记录、 查看用, 不可修改; 2) ① 若 STn > 0: 表示该段的升、 降温时间; ② 若 STn = 0: 表示控制器根据设备性能在保证最佳控制效果的前提下, 以最快速度升降、 温...
