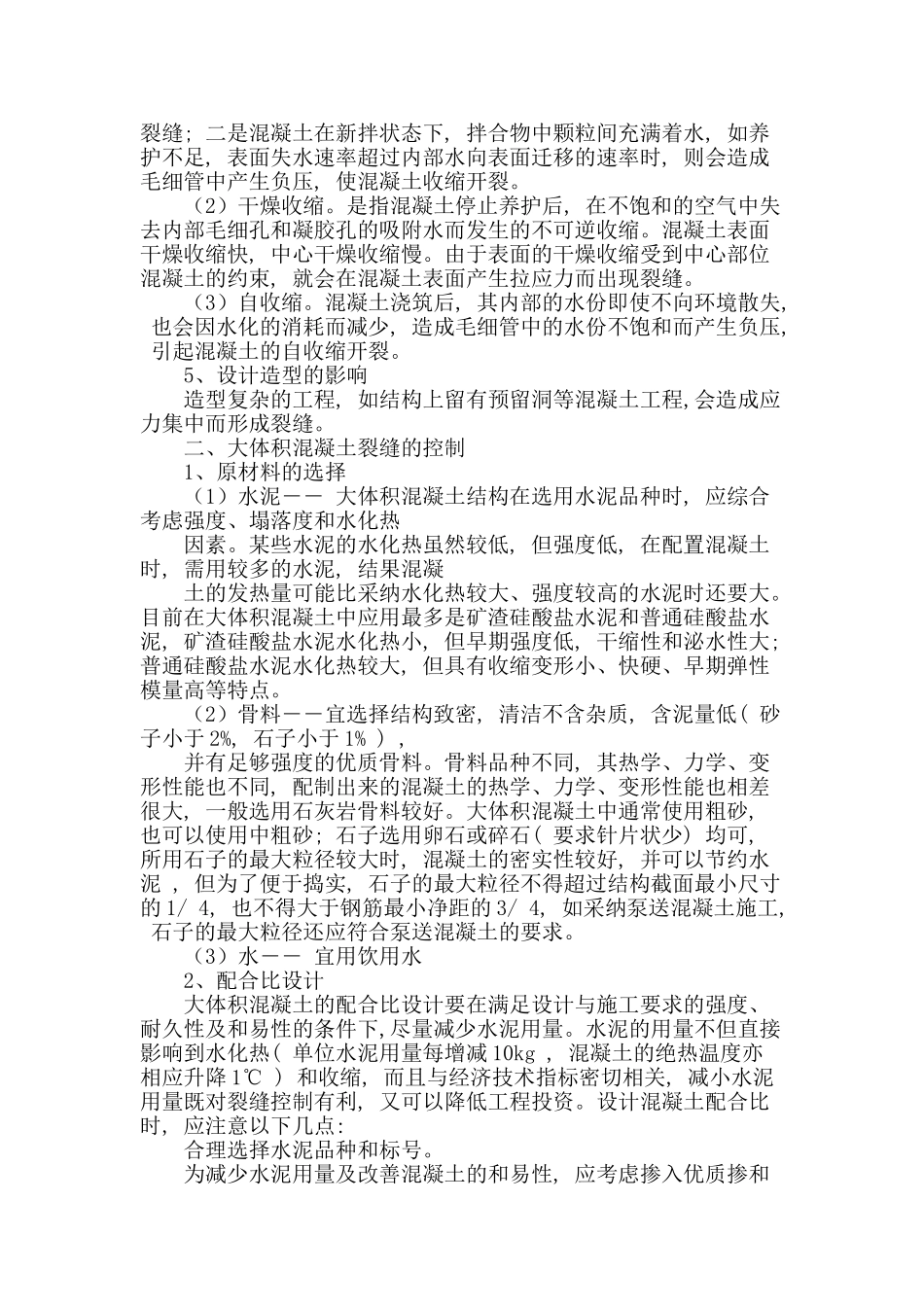

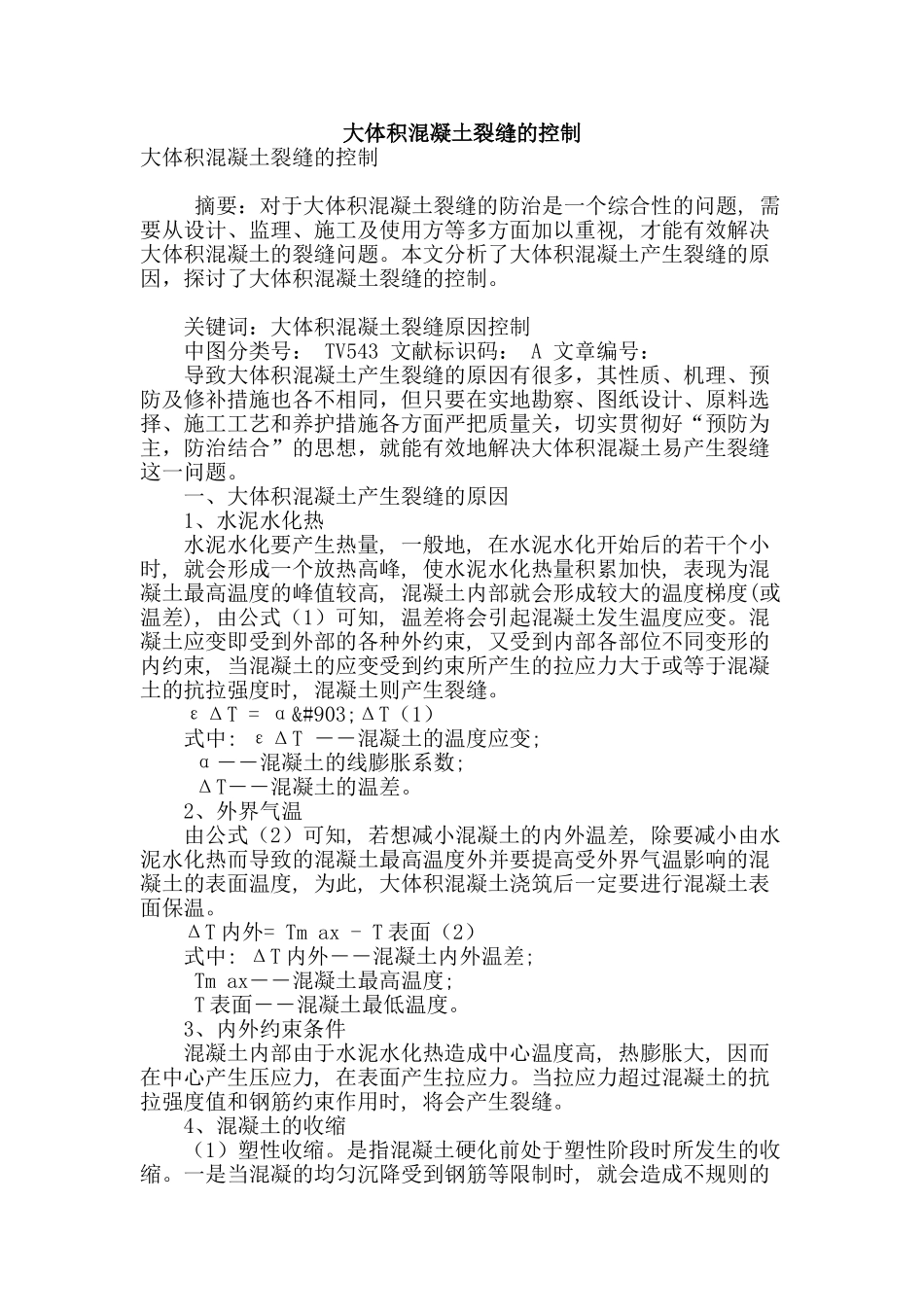

大体积混凝土裂缝的控制大体积混凝土裂缝的控制 摘要：对于大体积混凝土裂缝的防治是一个综合性的问题, 需要从设计、监理、施工及使用方等多方面加以重视, 才能有效解决大体积混凝土的裂缝问题。本文分析了大体积混凝土产生裂缝的原因，探讨了大体积混凝土裂缝的控制。 关键词：大体积混凝土裂缝原因控制 中图分类号： TV543 文献标识码： A 文章编号： 导致大体积混凝土产生裂缝的原因有很多，其性质、机理、预防及修补措施也各不相同，但只要在实地勘察、图纸设计、原料选择、施工工艺和养护措施各方面严把质量关，切实贯彻好“预防为主，防治结合”的思想，就能有效地解决大体积混凝土易产生裂缝这一问题。 一、大体积混凝土产生裂缝的原因 1、水泥水化热 水泥水化要产生热量, 一般地, 在水泥水化开始后的若干个小时, 就会形成一个放热高峰, 使水泥水化热量积累加快, 表现为混凝土最高温度的峰值较高, 混凝土内部就会形成较大的温度梯度(或温差), 由公式（1）可知, 温差将会引起混凝土发生温度应变。混凝土应变即受到外部的各种外约束, 又受到内部各部位不同变形的内约束, 当混凝土的应变受到约束所产生的拉应力大于或等于混凝土的抗拉强度时, 混凝土则产生裂缝。 εΔT = α·ΔT（1） 式中: εΔT ――混凝土的温度应变; α――混凝土的线膨胀系数; ΔT――混凝土的温差。 2、外界气温 由公式（2）可知, 若想减小混凝土的内外温差, 除要减小由水泥水化热而导致的混凝土最高温度外并要提高受外界气温影响的混凝土的表面温度, 为此, 大体积混凝土浇筑后一定要进行混凝土表面保温。 ΔT 内外= Tm ax - T 表面（2） 式中: ΔT 内外――混凝土内外温差; Tm ax――混凝土最高温度; T 表面――混凝土最低温度。 3、内外约束条件 混凝土内部由于水泥水化热造成中心温度高, 热膨胀大, 因而在中心产生压应力, 在表面产生拉应力。当拉应力超过混凝土的抗拉强度值和钢筋约束作用时, 将会产生裂缝。 4、混凝土的收缩 （1）塑性收缩。是指混凝土硬化前处于塑性阶段时所发生的收缩。一是当混凝的均匀沉降受到钢筋等限制时, 就会造成不规则的裂缝; 二是混凝土在新拌状态下, 拌合物中颗粒间充满着水, 如养护不足, 表面失水速率超过内部水向表面迁移的速率时, 则会造成毛细管中产生负压, 使混凝土收缩开裂。 （2）干燥收缩。是指混凝土停止养护后, 在不饱和的空气中失去内部毛细孔和...
