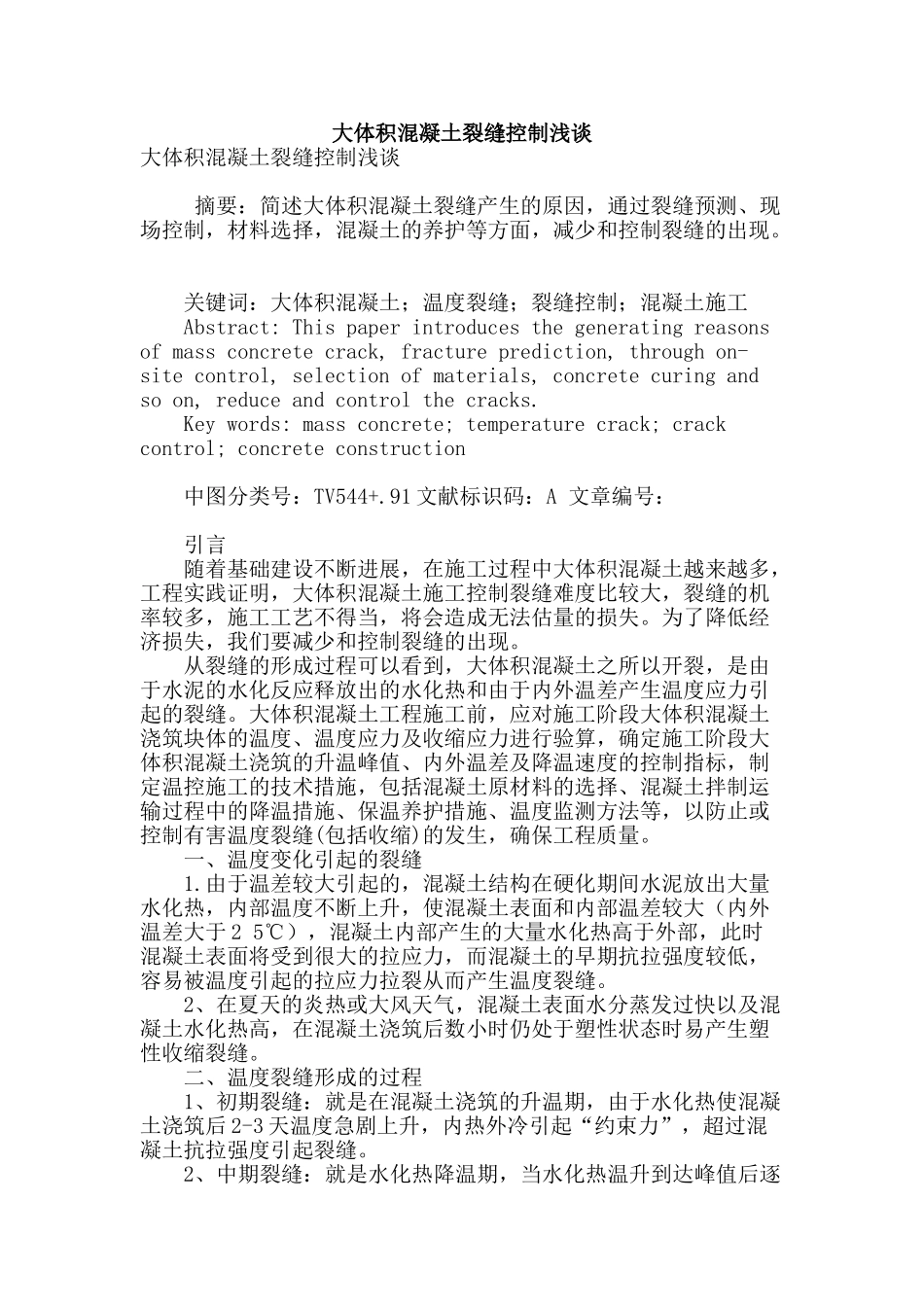

大体积混凝土裂缝控制浅谈大体积混凝土裂缝控制浅谈 摘要：简述大体积混凝土裂缝产生的原因，通过裂缝预测、现场控制，材料选择，混凝土的养护等方面，减少和控制裂缝的出现。 关键词：大体积混凝土；温度裂缝；裂缝控制；混凝土施工 Abstract: This paper introduces the generating reasons of mass concrete crack, fracture prediction, through on-site control, selection of materials, concrete curing and so on, reduce and control the cracks. Key words: mass concrete; temperature crack; crack control; concrete construction 中图分类号：TV544+.91 文献标识码：A 文章编号： 引言 随着基础建设不断进展，在施工过程中大体积混凝土越来越多，工程实践证明，大体积混凝土施工控制裂缝难度比较大，裂缝的机率较多，施工工艺不得当，将会造成无法估量的损失。为了降低经济损失，我们要减少和控制裂缝的出现。 从裂缝的形成过程可以看到，大体积混凝土之所以开裂，是由于水泥的水化反应释放出的水化热和由于内外温差产生温度应力引起的裂缝。大体积混凝土工程施工前，应对施工阶段大体积混凝土浇筑块体的温度、温度应力及收缩应力进行验算，确定施工阶段大体积混凝土浇筑的升温峰值、内外温差及降温速度的控制指标，制定温控施工的技术措施，包括混凝土原材料的选择、混凝土拌制运输过程中的降温措施、保温养护措施、温度监测方法等，以防止或控制有害温度裂缝(包括收缩)的发生，确保工程质量。 一、温度变化引起的裂缝 1.由于温差较大引起的，混凝土结构在硬化期间水泥放出大量水化热，内部温度不断上升，使混凝土表面和内部温差较大（内外温差大于 2 5℃），混凝土内部产生的大量水化热高于外部，此时混凝土表面将受到很大的拉应力，而混凝土的早期抗拉强度较低，容易被温度引起的拉应力拉裂从而产生温度裂缝。 2、在夏天的炎热或大风天气，混凝土表面水分蒸发过快以及混凝土水化热高，在混凝土浇筑后数小时仍处于塑性状态时易产生塑性收缩裂缝。 二、温度裂缝形成的过程 1、初期裂缝：就是在混凝土浇筑的升温期，由于水化热使混凝土浇筑后 2-3 天温度急剧上升，内热外冷引起“约束力”，超过混凝土抗拉强度引起裂缝。 2、中期裂缝：就是水化热降温期，当水化热温升到达峰值后逐渐下降，水化热散尽时结构物的温度接近环境温度，此间结构物温度引起“外约束力”，超过混...
