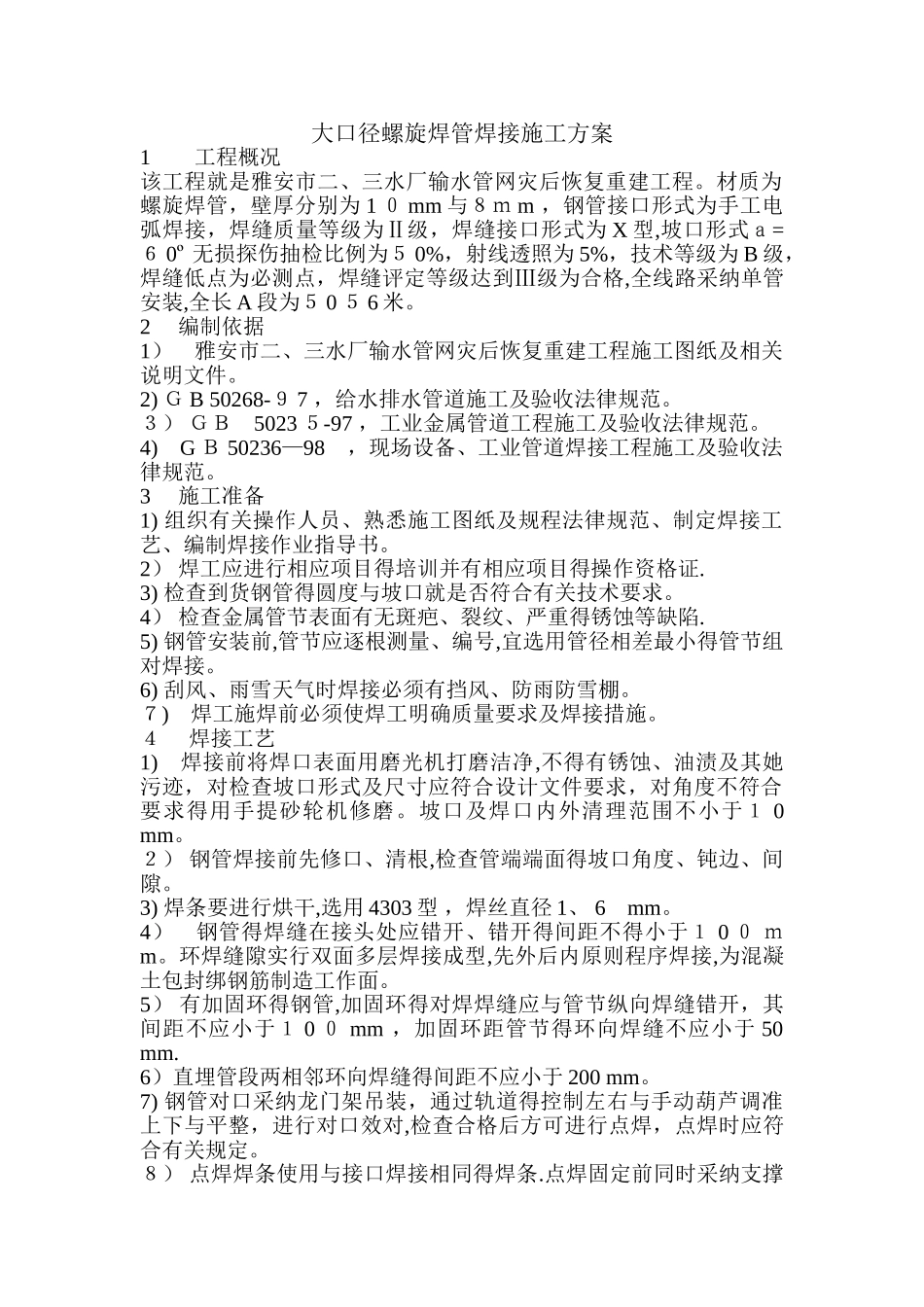

大口径螺旋焊管焊接施工方案1 工程概况该工程就是雅安市二、三水厂输水管网灾后恢复重建工程。材质为螺旋焊管，壁厚分别为 1 ０ mm 与８ｍ m ，钢管接口形式为手工电弧焊接，焊缝质量等级为Ⅱ级，焊缝接口形式为 X 型,坡口形式ａ=６ 0º 无损探伤抽检比例为５ 0%，射线透照为 5%，技术等级为 B 级，焊缝低点为必测点，焊缝评定等级达到Ⅲ级为合格,全线路采纳单管安装,全长 A 段为５ 0 ５ 6 米。2 编制依据1） 雅安市二、三水厂输水管网灾后恢复重建工程施工图纸及相关说明文件。2) Ｇ B 50268-９ 7 ，给水排水管道施工及验收法律规范。３） ＧＢ 5023 ５-97 ，工业金属管道工程施工及验收法律规范。4) G Ｂ 50236—98 ，现场设备、工业管道焊接工程施工及验收法律规范。3 施工准备1) 组织有关操作人员、熟悉施工图纸及规程法律规范、制定焊接工艺、编制焊接作业指导书。2） 焊工应进行相应项目得培训并有相应项目得操作资格证.3) 检查到货钢管得圆度与坡口就是否符合有关技术要求。4） 检查金属管节表面有无斑疤、裂纹、严重得锈蚀等缺陷.5) 钢管安装前,管节应逐根测量、编号,宜选用管径相差最小得管节组对焊接。6) 刮风、雨雪天气时焊接必须有挡风、防雨防雪棚。７) 焊工施焊前必须使焊工明确质量要求及焊接措施。４ 焊接工艺1) 焊接前将焊口表面用磨光机打磨洁净,不得有锈蚀、油渍及其她污迹，对检查坡口形式及尺寸应符合设计文件要求，对角度不符合要求得用手提砂轮机修磨。坡口及焊口内外清理范围不小于１ 0 mm。２） 钢管焊接前先修口、清根,检查管端端面得坡口角度、钝边、间隙。3) 焊条要进行烘干,选用 4303 型 ，焊丝直径 1、 6 mm。4） 钢管得焊缝在接头处应错开、错开得间距不得小于１ 0 ０ ｍm。环焊缝隙实行双面多层焊接成型,先外后内原则程序焊接,为混凝土包封绑钢筋制造工作面。5） 有加固环得钢管,加固环得对焊焊缝应与管节纵向焊缝错开，其间距不应小于１ 0 ０ mm ，加固环距管节得环向焊缝不应小于 50 mm.6）直埋管段两相邻环向焊缝得间距不应小于 200 mm。7) 钢管对口采纳龙门架吊装，通过轨道得控制左右与手动葫芦调准上下与平整，进行对口效对,检查合格后方可进行点焊，点焊时应符合有关规定。８） 点焊焊条使用与接口焊接相同得焊条.点焊固定前同时采纳支撑进行支承，避开移动,才进行点焊。9) 点焊时应对称施焊,其焊缝高度应与第一层焊接厚度一致。...
