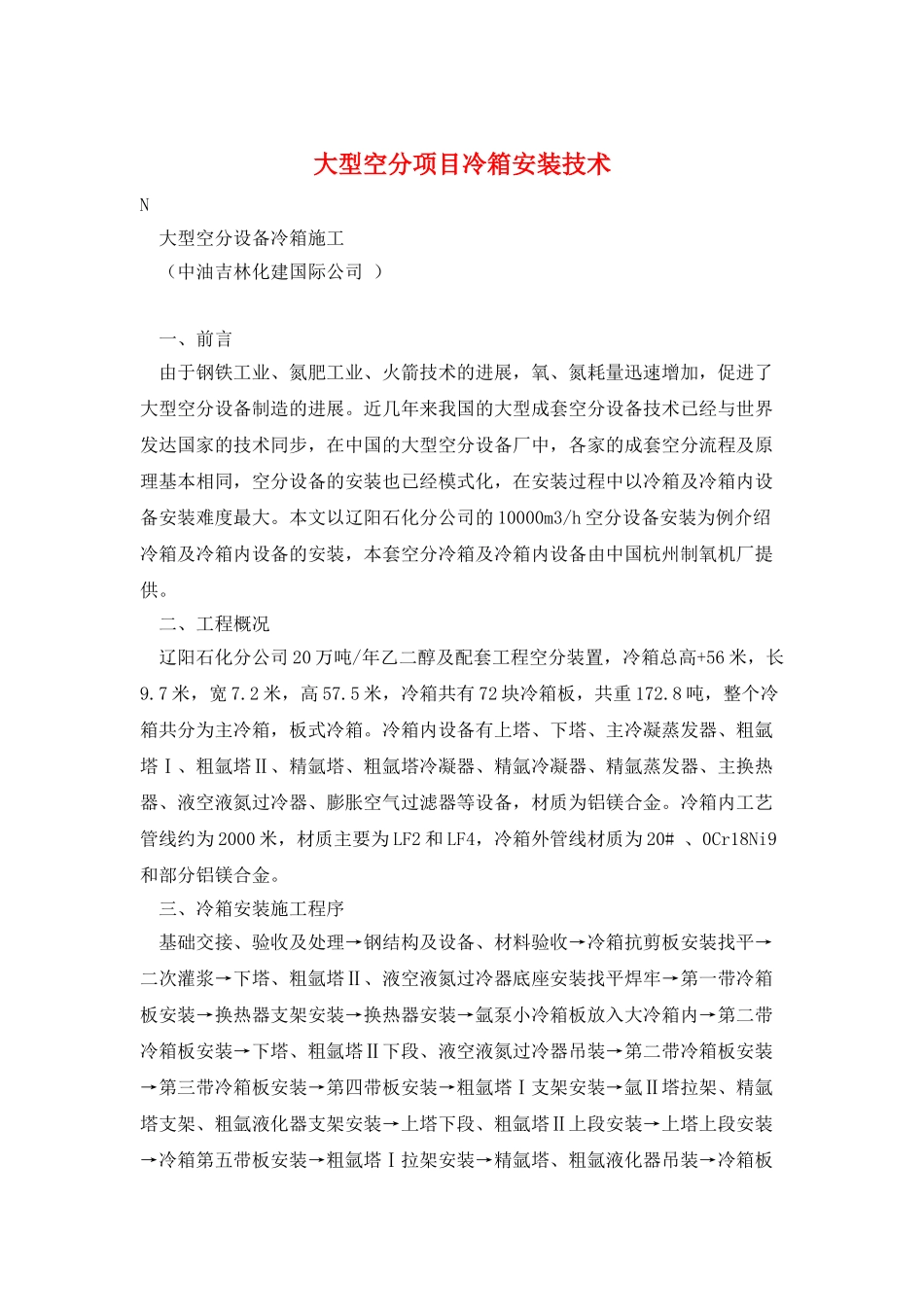

大型空分项目冷箱安装技术VIP专享

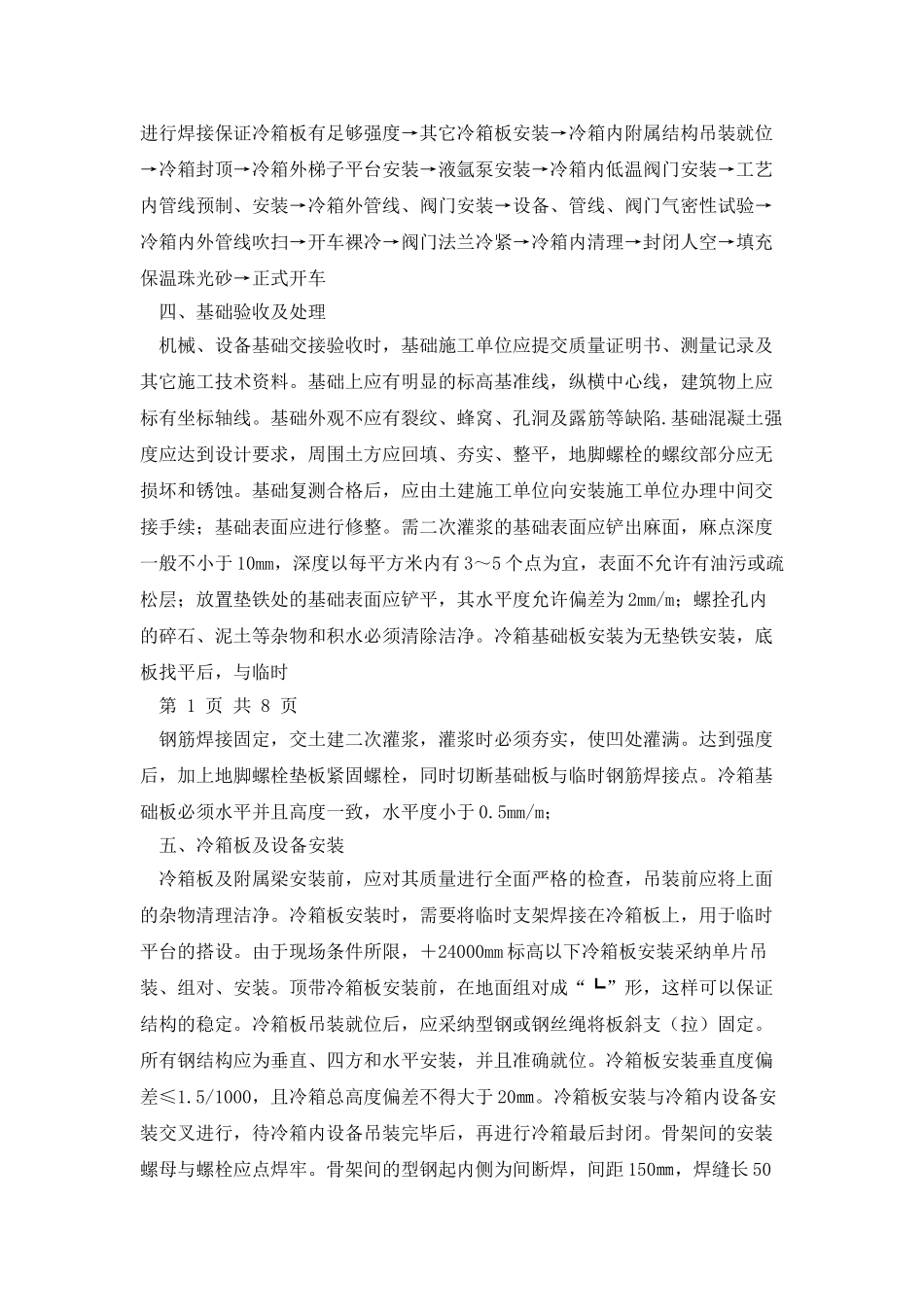

大型空分项目冷箱安装技术N 大型空分设备冷箱施工 （中油吉林化建国际公司 ） 一、前言 由于钢铁工业、氮肥工业、火箭技术的进展，氧、氮耗量迅速增加，促进了大型空分设备制造的进展。近几年来我国的大型成套空分设备技术已经与世界发达国家的技术同步，在中国的大型空分设备厂中，各家的成套空分流程及原理基本相同，空分设备的安装也已经模式化，在安装过程中以冷箱及冷箱内设备安装难度最大。本文以辽阳石化分公司的 10000m3/h 空分设备安装为例介绍冷箱及冷箱内设备的安装，本套空分冷箱及冷箱内设备由中国杭州制氧机厂提供。 二、工程概况 辽阳石化分公司 20 万吨/年乙二醇及配套工程空分装置，冷箱总高+56 米，长9.7 米，宽 7.2 米，高 57.5 米，冷箱共有 72 块冷箱板，共重 172.8 吨，整个冷箱共分为主冷箱，板式冷箱。冷箱内设备有上塔、下塔、主冷凝蒸发器、粗氩塔Ⅰ、粗氩塔Ⅱ、精氩塔、粗氩塔冷凝器、精氩冷凝器、精氩蒸发器、主换热器、液空液氮过冷器、膨胀空气过滤器等设备，材质为铝镁合金。冷箱内工艺管线约为 2000 米，材质主要为 LF2 和 LF4，冷箱外管线材质为 20# 、0Cr18Ni9和部分铝镁合金。 三、冷箱安装施工程序 基础交接、验收及处理→钢结构及设备、材料验收→冷箱抗剪板安装找平→二次灌浆→下塔、粗氩塔Ⅱ、液空液氮过冷器底座安装找平焊牢→第一带冷箱板安装→换热器支架安装→换热器安装→氩泵小冷箱板放入大冷箱内→第二带冷箱板安装→下塔、粗氩塔Ⅱ下段、液空液氮过冷器吊装→第二带冷箱板安装→第三带冷箱板安装→第四带板安装→粗氩塔Ⅰ支架安装→氩Ⅱ塔拉架、精氩塔支架、粗氩液化器支架安装→上塔下段、粗氩塔Ⅱ上段安装→上塔上段安装→冷箱第五带板安装→粗氩塔Ⅰ拉架安装→精氩塔、粗氩液化器吊装→冷箱板进行焊接保证冷箱板有足够强度→其它冷箱板安装→冷箱内附属结构吊装就位→冷箱封顶→冷箱外梯子平台安装→液氩泵安装→冷箱内低温阀门安装→工艺内管线预制、安装→冷箱外管线、阀门安装→设备、管线、阀门气密性试验→冷箱内外管线吹扫→开车裸冷→阀门法兰冷紧→冷箱内清理→封闭人空→填充保温珠光砂→正式开车 四、基础验收及处理 机械、设备基础交接验收时，基础施工单位应提交质量证明书、测量记录及其它施工技术资料。基础上应有明显的标高基准线，纵横中心线，建筑物上应标有坐标轴线。基础外观不应有裂纹、蜂窝、孔洞及露筋等缺陷.基础混凝土强度应达到设计...
