机械制造有限公司JS系列强制式混凝土搅拌机使用说明书VIP免费

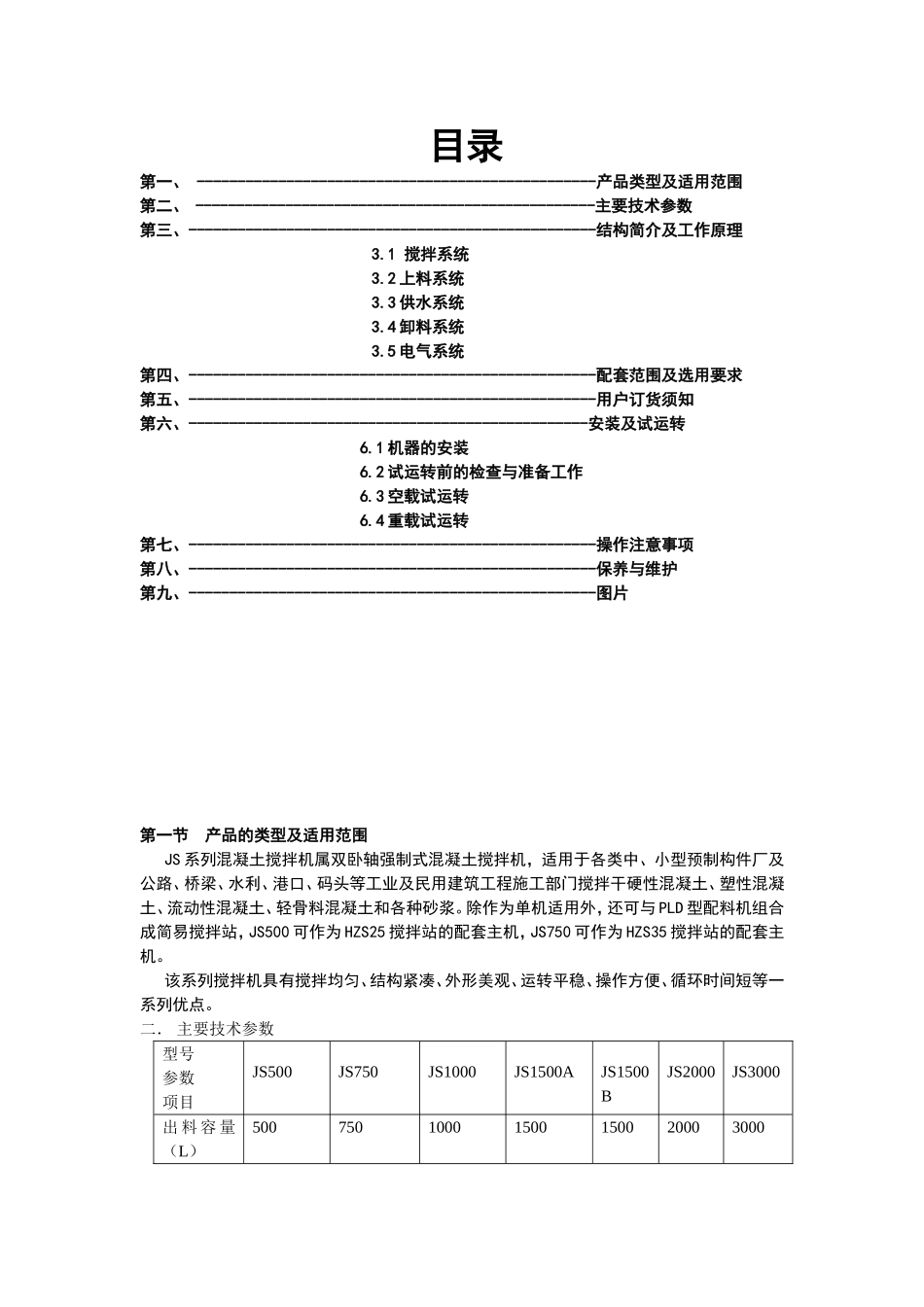

机械制造有限公司JS系列强制式混凝土搅拌机使用说明书_第1页
1/8

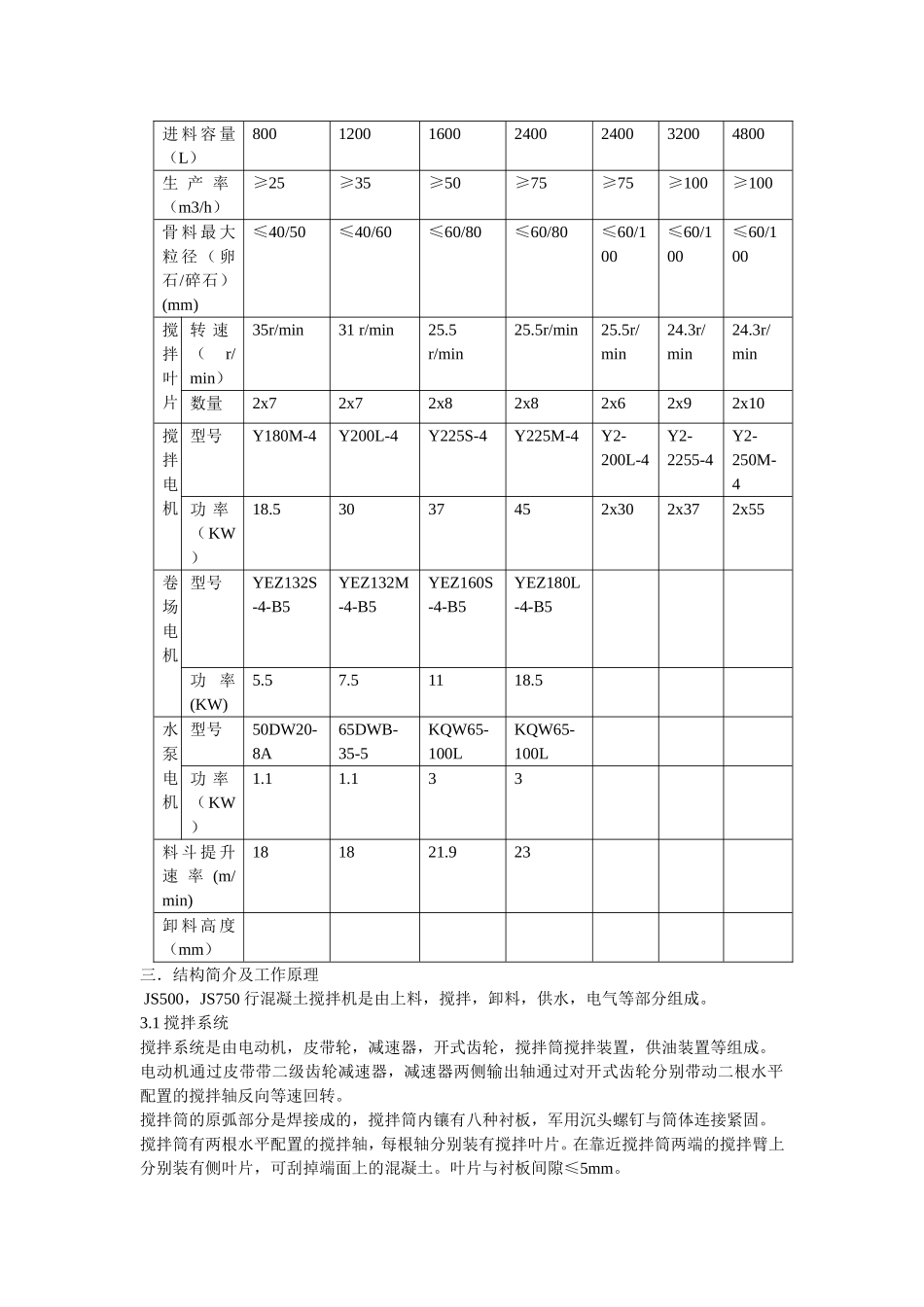

机械制造有限公司JS系列强制式混凝土搅拌机使用说明书_第2页
2/8

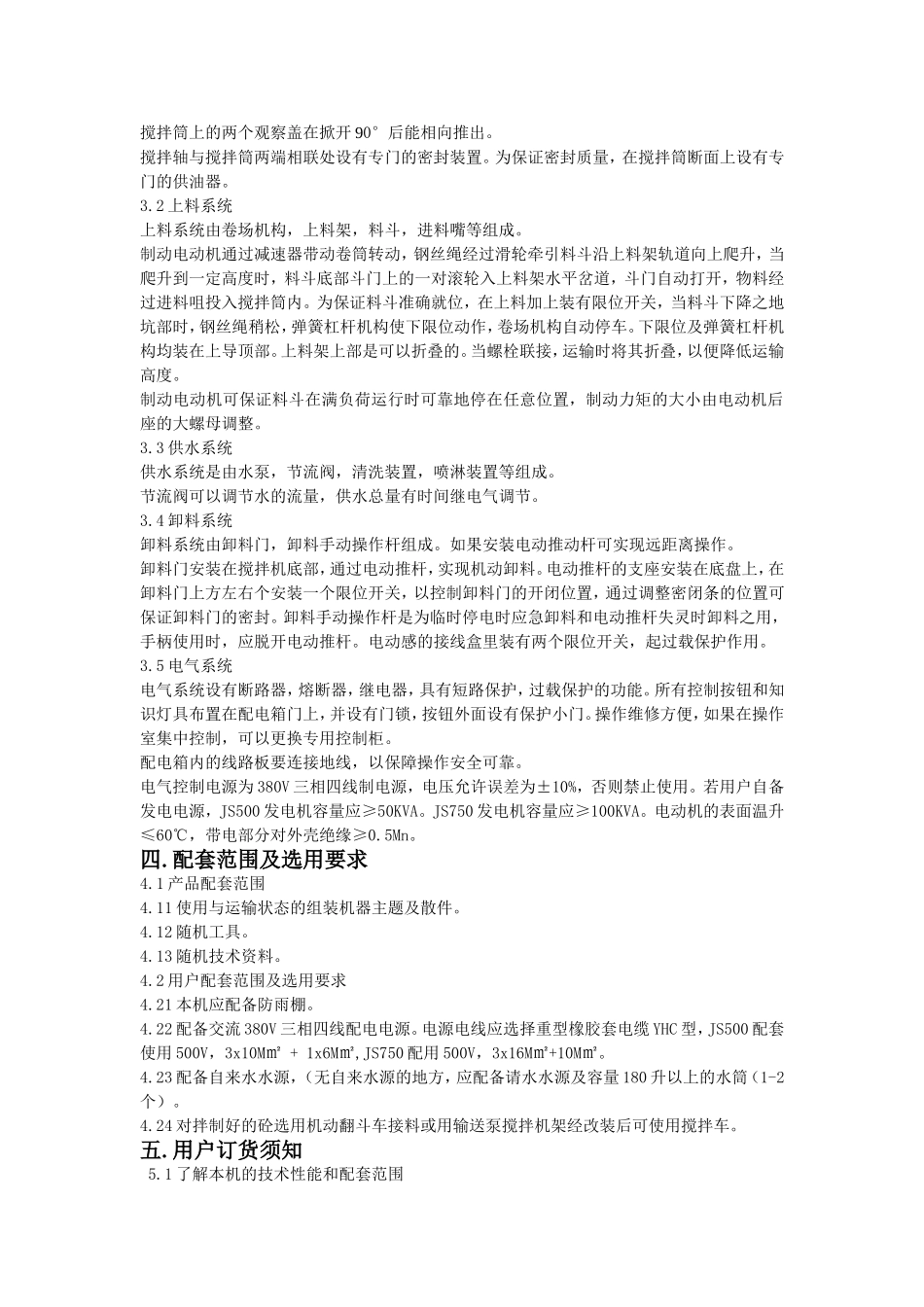

机械制造有限公司JS系列强制式混凝土搅拌机使用说明书_第3页
3/8
目录第一、-------------------------------------------------产品类型及适用范围第二、-------------------------------------------------主要技术参数第三、--------------------------------------------------结构简介及工作原理3.1搅拌系统3.2上料系统3.3供水系统3.4卸料系统3.5电气系统第四、--------------------------------------------------配套范围及选用要求第五、--------------------------------------------------用户订货须知第六、-------------------------------------------------安装及试运转6.1机器的安装6.2试运转前的检查与准备工作6.3空载试运转6.4重载试运转第七、--------------------------------------------------操作注意事项第八、--------------------------------------------------保养与维护第九、--------------------------------------------------图片第一节产品的类型及适用范围JS系列混凝土搅拌机属双卧轴强制式混凝土搅拌机,适用于各类中、小型预制构件厂及公路、桥梁、水利、港口、码头等工业及民用建筑工程施工部门搅拌干硬性混凝土、塑性混凝土、流动性混凝土、轻骨料混凝土和各种砂浆。除作为单机适用外,还可与PLD型配料机组合成简易搅拌站,JS500可作为HZS25搅拌站的配套主机,JS750可作为HZS35搅拌站的配套主机。该系列搅拌机具有搅拌均匀、结构紧凑、外形美观、运转平稳、操作方便、循环时间短等一系列优点。二.主要技术参数型号参数项目JS500JS750JS1000JS1500AJS1500BJS2000JS3000出料容量(L)50075010001500150020003000进料容量(L)800120016002400240032004800生产率(m3/h)≥25≥35≥50≥75≥75≥100≥100骨料最大粒径(卵石/碎石)(mm)≤40/50≤40/60≤60/80≤60/80≤60/100≤60/100≤60/100搅拌叶片转速(r/min)35r/min31r/min25.5r/min25.5r/min25.5r/min24.3r/min24.3r/min数量2x72x72x82x82x62x92x10搅拌电机型号Y180M-4Y200L-4Y225S-4Y225M-4Y2-200L-4Y2-2255-4Y2-250M-4功率(KW)18.53037452x302x372x55卷场电机型号YEZ132S-4-B5YEZ132M-4-B5YEZ160S-4-B5YEZ180L-4-B5功率(KW)5.57.51118.5水泵电机型号50DW20-8A65DWB-35-5KQW65-100LKQW65-100L功率(KW)1.11.133料斗提升速率(m/min)181821.923卸料高度(mm)三.结构简介及工作原理JS500,JS750行混凝土搅拌机是由上料,搅拌,卸料,供水,电气等部分组成。3.1搅拌系统搅拌系统是由电动机,皮带轮,减速器,开式齿轮,搅拌筒搅拌装置,供油装置等组成。电动机通过皮带带二级齿轮减速器,减速器两侧输出轴通过对开式齿轮分别带动二根水平配置的搅拌轴反向等速回转。搅拌筒的原弧部分是焊接成的,搅拌筒内镶有八种衬板,军用沉头螺钉与筒体连接紧固。搅拌筒有两根水平配置的搅拌轴,每根轴分别装有搅拌叶片。在靠近搅拌筒两端的搅拌臂上分别装有侧叶片,可刮掉端面上的混凝土。叶片与衬板间隙≤5mm。搅拌筒上的两个观察盖在掀开90°后能相向推出。搅拌轴与搅拌筒两端相联处设有专门的密封装置。为保证密封质量,在搅拌筒断面上设有专门的供油器。3.2上料系统上料系统由卷场机构,上料架,料斗,进料嘴等组成。制动电动机通过减速器带动卷筒转动,钢丝绳经过滑轮牵引料斗沿上料架轨道向上爬升,当爬升到一定高度时,料斗底部斗门上的一对滚轮入上料架水平岔道,斗门自动打开,物料经过进料咀投入搅拌筒内。为保证料斗准确就位,在上料加上装有限位开关,当料斗下降之地坑部时,钢丝绳稍松,弹簧杠杆机构使下限位动作,卷场机构自动停车。下限位及弹簧杠杆机构均装在上导顶部。上料架上部是可以折叠的。当螺栓联接,运输时将其折叠,以便降低运输高度。制动电动机可保证料斗在满负荷运行时可靠地停在任意位置,制动力矩的大小由电动机后座的大螺母调整。3.3供水系统供水系统是由水泵,节流阀,清洗装置,喷淋装置等组成。节流阀可以调节水的流量,供水总量有时间继电气调节。3.4卸料系统卸料系统由卸料门,卸料手动操作杆组成。如果安装电动推动杆可实现远距离操作。卸料门安装在搅拌机底部,通过电动推杆,实现机动卸料。电动推杆的支座安装在底盘上,...
