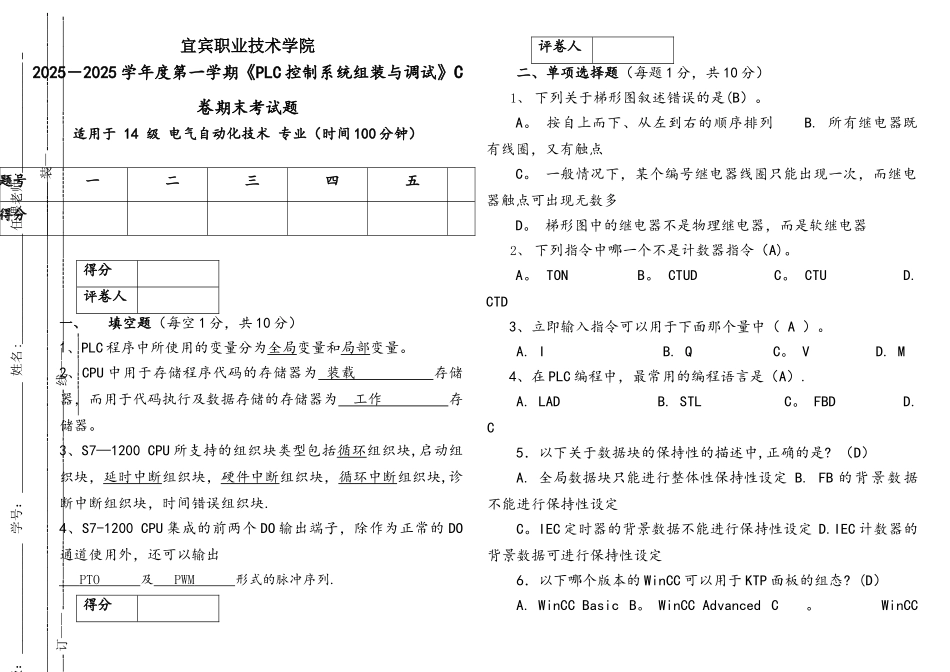

宜宾职业技术学院2025－2025 学年度第一学期《PLC 控制系统组装与调试》C卷期末考试题适用于 14 级 电气自动化技术 专业（时间 100 分钟）题号一二三四五得分得分评卷人一、填空题（每空 1 分，共 10 分）1、PLC 程序中所使用的变量分为全局变量和局部变量。2、CPU 中用于存储程序代码的存储器为 装载 存储器，而用于代码执行及数据存储的存储器为 工作 存储器。3、S7—1200 CPU 所支持的组织块类型包括循环组织块,启动组织块，延时中断组织块，硬件中断组织块，循环中断组织块,诊断中断组织块，时间错误组织块.4、S7-1200 CPU 集成的前两个 DO 输出端子，除作为正常的 DO通道使用外，还可以输出 PTO 及 PWM 形式的脉冲序列.得分评卷人二、单项选择题（每题 1 分，共 10 分）1、 下列关于梯形图叙述错误的是(B）。A。 按自上而下、从左到右的顺序排列 B. 所有继电器既有线圈，又有触点C。 一般情况下，某个编号继电器线圈只能出现一次，而继电器触点可出现无数多D。 梯形图中的继电器不是物理继电器，而是软继电器2、 下列指令中哪一个不是计数器指令（A)。A。 TON B。 CTUD C。 CTU D. CTD3、立即输入指令可以用于下面那个量中（ A ）。A. I B. Q C。 V D. M4、在 PLC 编程中，最常用的编程语言是（A）.A. LAD B. STL C。 FBD D. C5．以下关于数据块的保持性的描述中,正确的是? （D）A. 全局数据块只能进行整体性保持性设定 B. FB 的背景数据不能进行保持性设定C。IEC 定时器的背景数据不能进行保持性设定 D.IEC 计数器的背景数据可进行保持性设定6．以下哪个版本的 WinCC 可以用于 KTP 面板的组态? (D）A. WinCC Basic B。 WinCC Advanced C。 WinCC 班级： _________________ 学号： _________________ 姓名 :_________________ 任课老师 :_________________ ---———————--—-————--—--————-——--——-—---——-—-————---————----— 装— -—----—-—---——-——-—-———-—- 订—— -—---—-—--——————--—-—-——- 线—— -————-------———--—-------——-—---———————-——----—--—-Professional D. 以上都可以7．对于 FB，声明区中的哪一项内容不存放于背景 DB 中？（D)A。 INB。OUT C。 STATICD。 TEMP8．S7-1200 CPU 最多可连接几个扩展模块？（D)A. 2B。 7 ...
