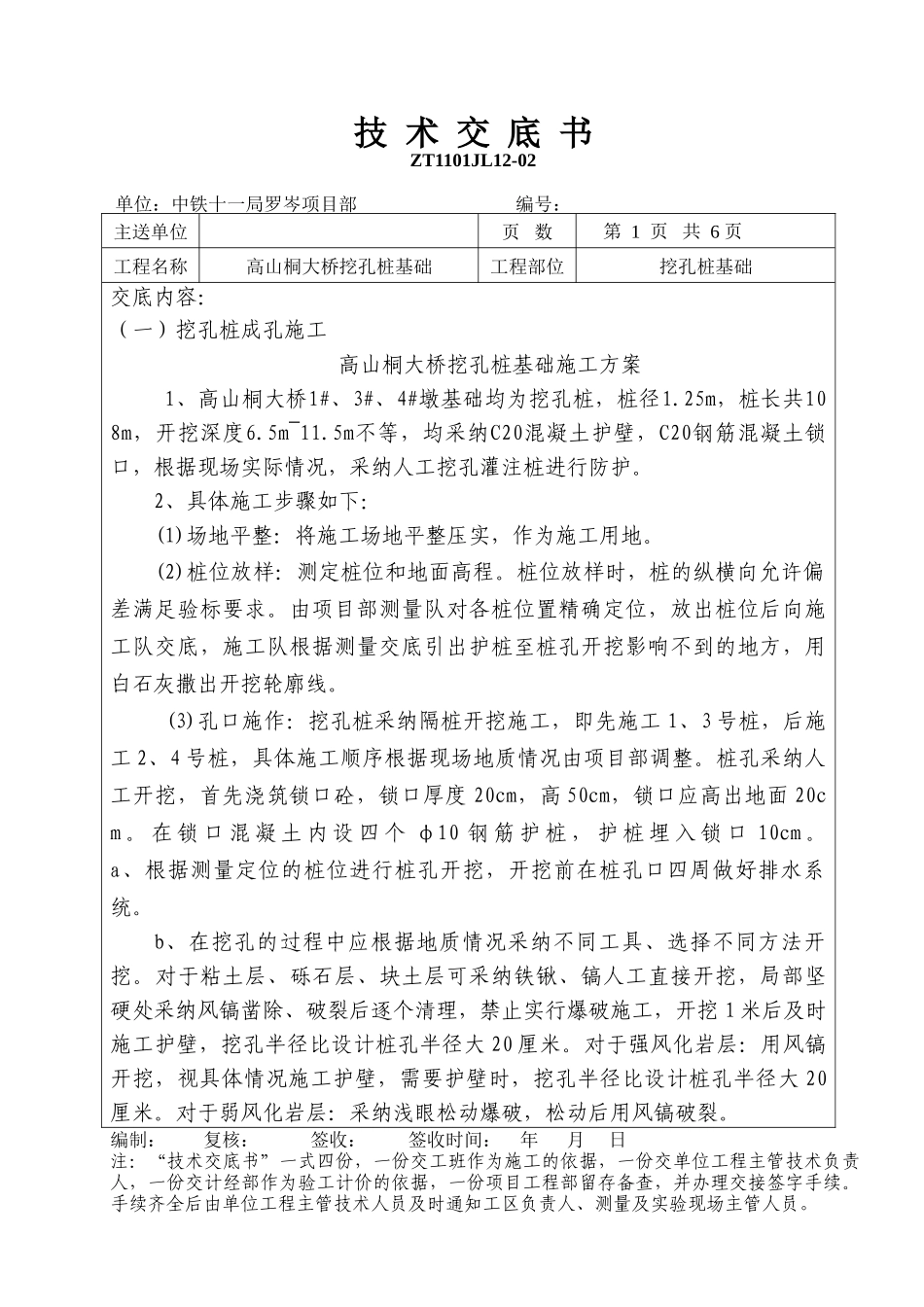

技 术 交 底 书ZT1101JL12-02单位：中铁十一局罗岑项目部 编号：主送单位页 数第 1 页 共 6 页工程名称高山桐大桥挖孔桩基础工程部位挖孔桩基础交底内容： （一）挖孔桩成孔施工高山桐大桥挖孔桩基础施工方案1、高山桐大桥1#、3#、4#墩基础均为挖孔桩，桩径1.25m，桩长共108m，开挖深度6.5m~11.5m不等，均采纳C20混凝土护壁，C20钢筋混凝土锁口，根据现场实际情况，采纳人工挖孔灌注桩进行防护。2、具体施工步骤如下：(1)场地平整：将施工场地平整压实，作为施工用地。(2)桩位放样：测定桩位和地面高程。桩位放样时，桩的纵横向允许偏差满足验标要求。由项目部测量队对各桩位置精确定位，放出桩位后向施工队交底，施工队根据测量交底引出护桩至桩孔开挖影响不到的地方，用白石灰撒出开挖轮廓线。(3)孔口施作：挖孔桩采纳隔桩开挖施工，即先施工 1、3 号桩，后施工 2、4 号桩，具体施工顺序根据现场地质情况由项目部调整。桩孔采纳人工开挖，首先浇筑锁口砼，锁口厚度 20cm，高 50cm，锁口应高出地面 20cm 。 在 锁 口 混 凝 土 内 设 四 个 φ10 钢 筋 护 桩 ， 护 桩 埋 入 锁 口 10cm 。 a、根据测量定位的桩位进行桩孔开挖，开挖前在桩孔口四周做好排水系统。b、在挖孔的过程中应根据地质情况采纳不同工具、选择不同方法开挖。对于粘土层、砾石层、块土层可采纳铁锹、镐人工直接开挖，局部坚硬处采纳风镐凿除、破裂后逐个清理，禁止实行爆破施工，开挖 1 米后及时施工护壁，挖孔半径比设计桩孔半径大 20 厘米。对于强风化岩层：用风镐开挖，视具体情况施工护壁，需要护壁时，挖孔半径比设计桩孔半径大 20厘米。对于弱风化岩层：采纳浅眼松动爆破，松动后用风镐破裂。编制： 复核： 签收： 签收时间： 年 月 日注：“技术交底书”一式四份，一份交工班作为施工的依据，一份交单位工程主管技术负责人，一份交计经部作为验工计价的依据，一份项目工程部留存备查，并办理交接签字手续。手续齐全后由单位工程主管技术人员及时通知工区负责人、测量及实验现场主管人员。技 术 交 底 书ZT1101JL12-02单位：中铁十一局罗岑项目部 编号：主送单位页 数第 2 页 共 6 页工程名称高山桐大桥挖孔桩基础工程部位挖孔桩基础C、随着挖孔进行，每挖掘 3m 对孔身净空尺寸、垂直度等进行复核检查。在每次支架护壁模板时，应吊线锤检查，严格控制桩位中心、桩孔尺寸和桩身垂直度。d、清碴外运...
