大桥工程挖孔桩施工技术交底

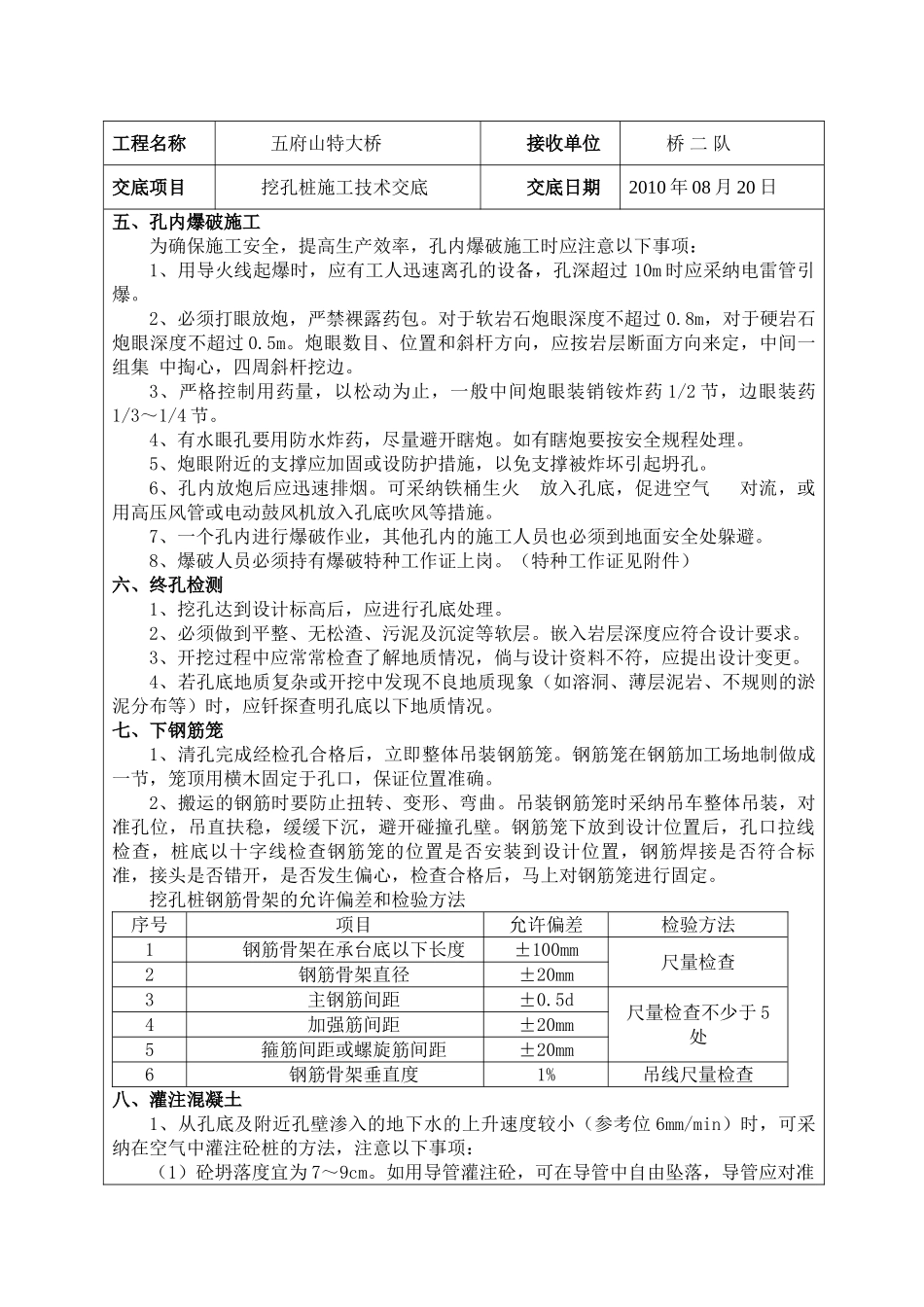

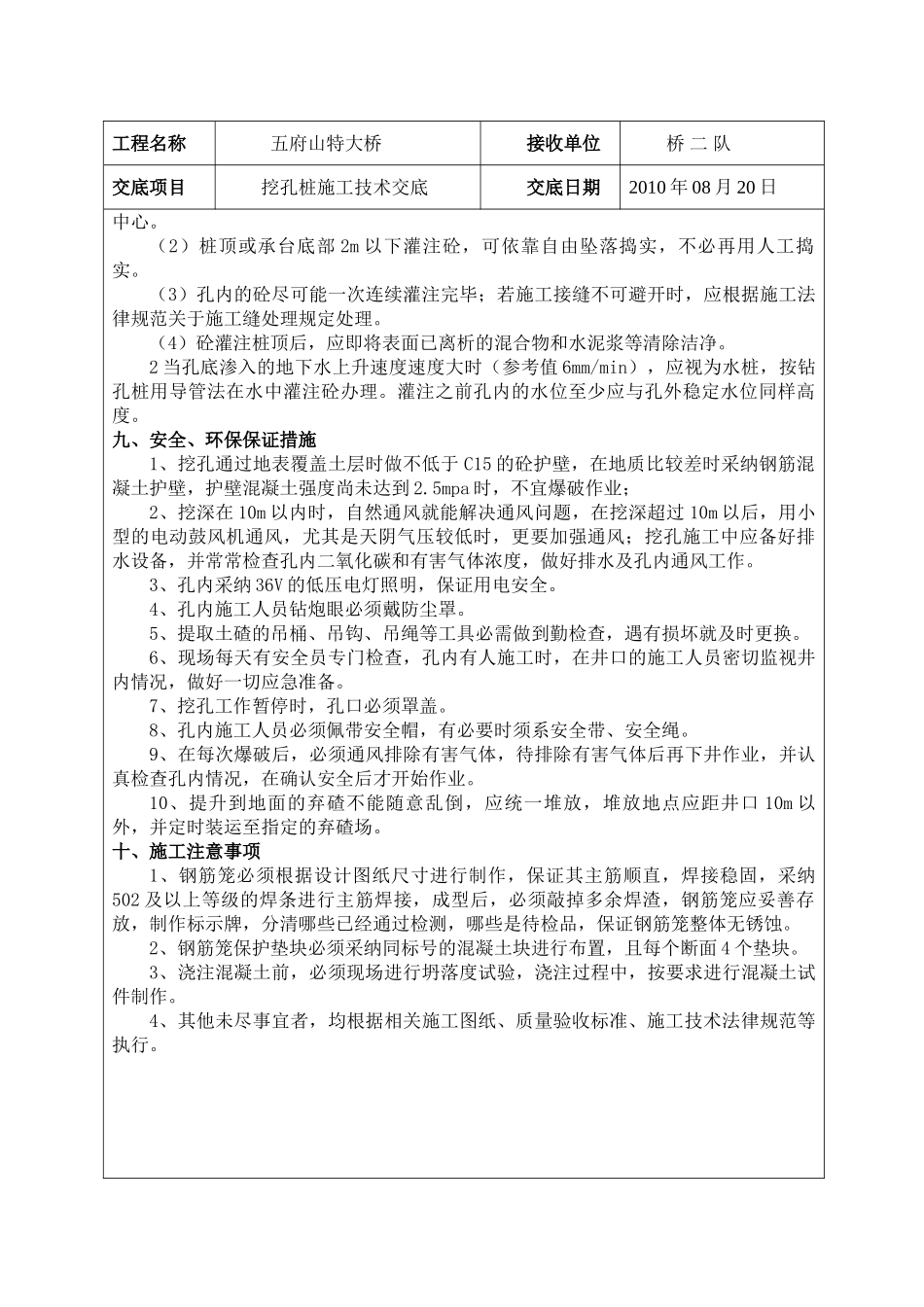

技 术 交 底 编号：工程名称 五府山特大桥接收单位桥 二 队交底项目挖孔桩施工技术交底交底日期2010 年 08 月 20 日一、编制依据：1、《铁路桥涵工程施工安全技术交底》TB 10303-2025 J 946-20252、《客运专线铁路桥涵工程施工技术指南》TZ213-20253、《客运专线铁路桥涵工程施工质量验收暂行标准》铁建设（2025）160 号4、《铁路混凝土工程施工质量验收补充标准》铁建设（2025）160 号5、《五府山特大桥施工图纸》合福施（桥）-333二、主要说明根据现场施工环境及地质条件，五府山特大桥 19#墩、20#墩、33#墩、45#墩、49#墩、50#墩采纳挖孔桩施工。三、施工准备1、挖孔前先将桩位附近地面加以平整、清除杂物，四周设临时防护及安全照明，设定好弃碴堆积场地，并在孔口四周挖好排水沟。2、桩位放样，测定桩位和地面标高，并在桩的前后左右距中心 2m 处分别设置 2 个护桩（单孔共 8 个护桩），以供随时检测桩中心。为了防止护桩松动，护桩要用 φ10钢筋，护桩埋入砼不少于 30cm。四、挖孔和护壁施工1、对岩层、较坚硬密实土层，不透水，开挖后短期不会坍孔的，可不设护壁，其它土质情况下，必须施作护壁，保持孔壁稳定，以策安全。护壁拟采纳现浇模灌注混凝土护壁，混凝土标号与桩身设计标号相同。第一节混凝土护壁(原地面以下 1 米)径向厚度为 20cm，宜高出地面 20～30cm，使其成为井口围圈，以阻挡井上土石及其它物体滚入井下伤人，并且便于挡水和定位。等厚度护壁如下图示。2、该方法适用于各类土层，每挖掘 0.8～1.0m深时，即立模灌注混凝土护壁。平均厚度 15cm。两节护壁之间留 10～15cm 的空隙，以便混凝土的灌注施工。3、混凝土搅拌应采纳滚筒搅拌机拌制,坍落度宜为 14 cm 左右。4、模板不需光滑平整，以利于与桩体混凝土的联结。为了进一步提高柱身砼与护壁的粘结，也为了砼入模方便，护壁方式可采纳喇叭错台状护壁。为了提高护壁强度防止坍孔，挖孔桩护壁设置 Φ8 钢筋网，纵横向间距为 20cm，除岩石强度为强风化以外，全部要求设钢筋网。5、护壁砼的施工，实行自制的钢模板。钢模板面板的厚度不得小于 3mm，浇注混凝土时拆上节，支下节，自上而下周转使用。模板间用 U 形卡连接，上下设两道 6～8号槽钢圈顶紧；钢圈由两半圆圈组成，用螺栓连接，不另设支撑，以便浇注混凝土和下节挖土操作。·工程名称 五府山特大桥接收单位桥 二 队交底项目挖孔桩施工技术交底交底日期2010 年 08 月 ...
