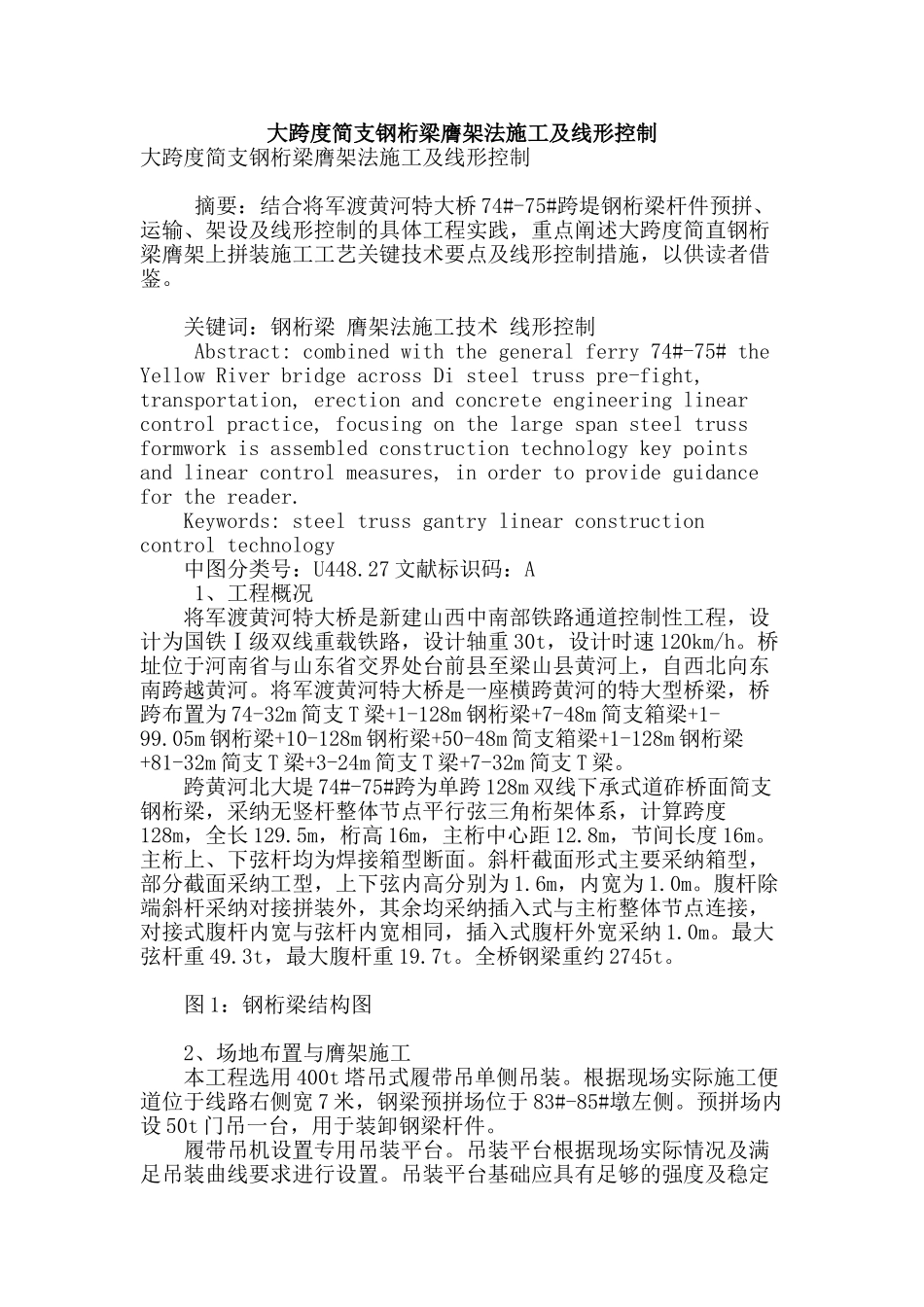

大跨度简支钢桁梁膺架法施工及线形控制

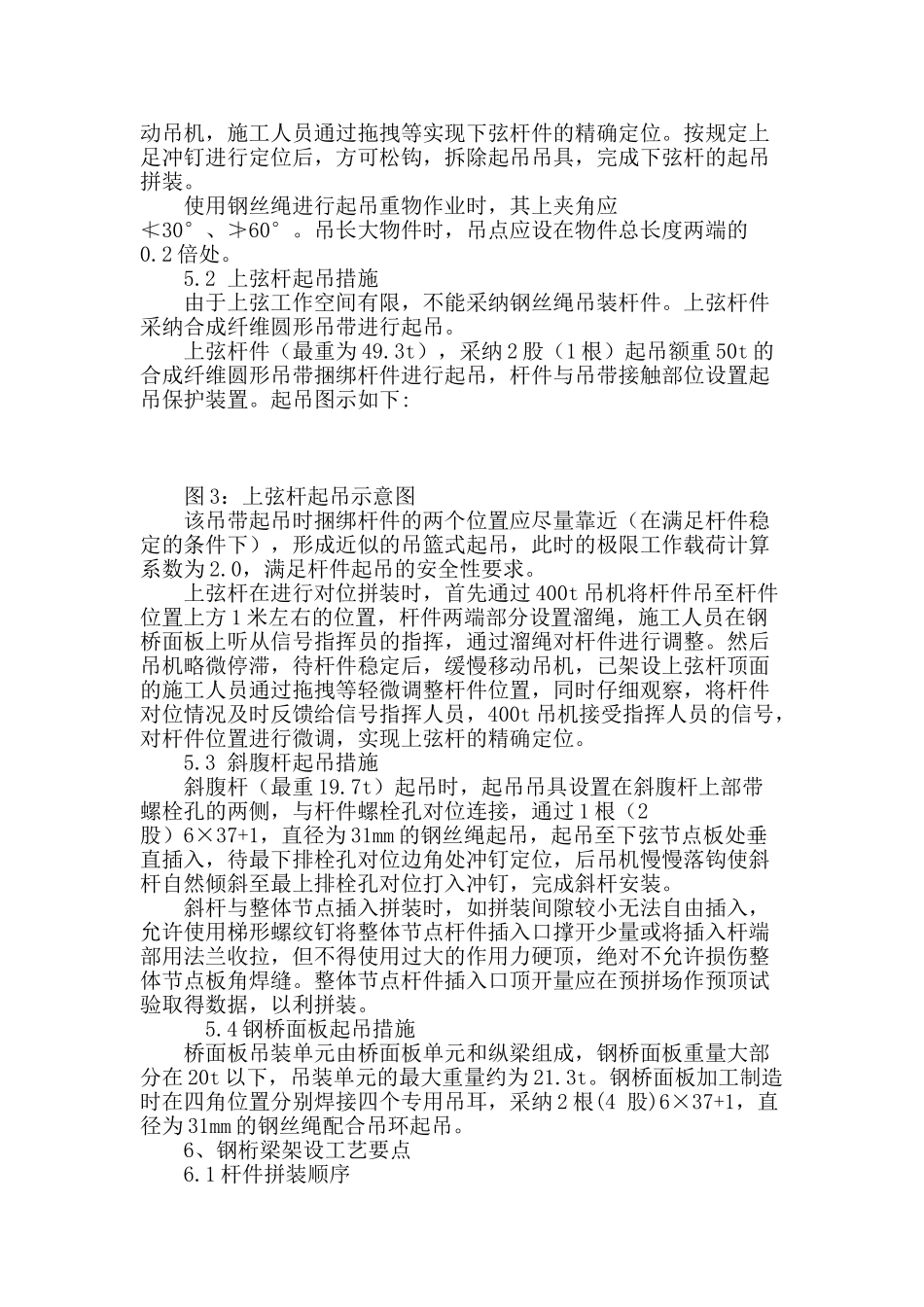

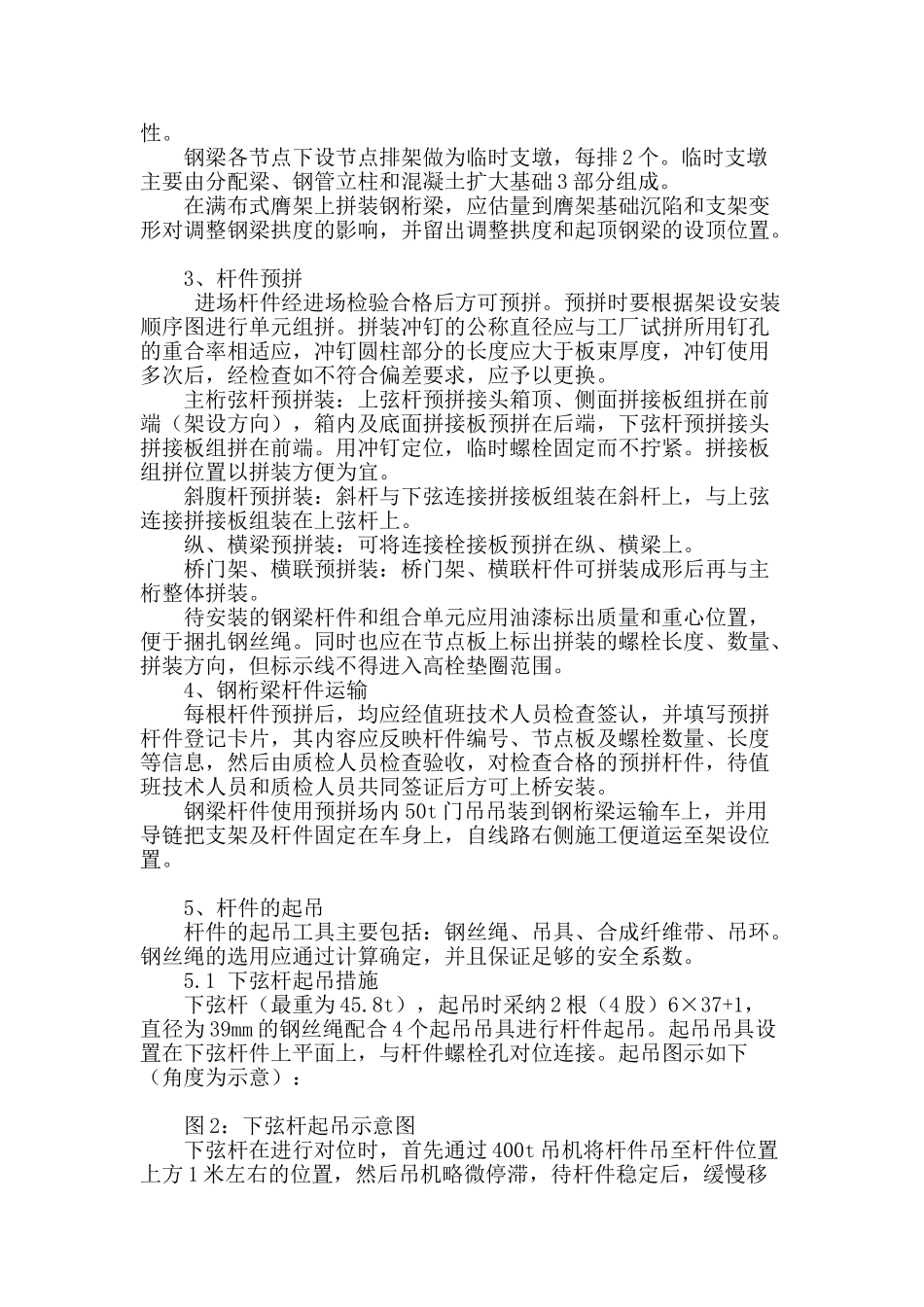

大跨度简支钢桁梁膺架法施工及线形控制大跨度简支钢桁梁膺架法施工及线形控制 摘要：结合将军渡黄河特大桥 74#-75#跨堤钢桁梁杆件预拼、运输、架设及线形控制的具体工程实践，重点阐述大跨度简直钢桁梁膺架上拼装施工工艺关键技术要点及线形控制措施，以供读者借鉴。 关键词：钢桁梁 膺架法施工技术 线形控制 Abstract: combined with the general ferry 74#-75# the Yellow River bridge across Di steel truss pre-fight, transportation, erection and concrete engineering linear control practice, focusing on the large span steel truss formwork is assembled construction technology key points and linear control measures, in order to provide guidance for the reader. Keywords: steel truss gantry linear construction control technology 中图分类号：U448.27 文献标识码：A 1、工程概况 将军渡黄河特大桥是新建山西中南部铁路通道控制性工程，设计为国铁Ⅰ级双线重载铁路，设计轴重 30t，设计时速 120km/h。桥址位于河南省与山东省交界处台前县至梁山县黄河上，自西北向东南跨越黄河。将军渡黄河特大桥是一座横跨黄河的特大型桥梁，桥跨布置为 74-32m 简支 T 梁+1-128m 钢桁梁+7-48m 简支箱梁+1-99.05m 钢桁梁+10-128m 钢桁梁+50-48m 简支箱梁+1-128m 钢桁梁+81-32m 简支 T 梁+3-24m 简支 T 梁+7-32m 简支 T 梁。 跨黄河北大堤 74#-75#跨为单跨 128m 双线下承式道砟桥面简支钢桁梁，采纳无竖杆整体节点平行弦三角桁架体系，计算跨度128m，全长 129.5m，桁高 16m，主桁中心距 12.8m，节间长度 16m。主桁上、下弦杆均为焊接箱型断面。斜杆截面形式主要采纳箱型，部分截面采纳工型，上下弦内高分别为 1.6m，内宽为 1.0m。腹杆除端斜杆采纳对接拼装外，其余均采纳插入式与主桁整体节点连接，对接式腹杆内宽与弦杆内宽相同，插入式腹杆外宽采纳 1.0m。最大弦杆重 49.3t，最大腹杆重 19.7t。全桥钢梁重约 2745t。 图 1：钢桁梁结构图 2、场地布置与膺架施工 本工程选用 400t 塔吊式履带吊单侧吊装。根据现场实际施工便道位于线路右侧宽 7 米，钢梁预拼场位于 83#-85#墩左侧。预拼场内设 50t 门吊一台，用于装卸钢梁杆件。 履带吊机设置专用吊装平台。吊装平台根据现场实际情况及满足吊装曲线要求进行设置。吊...
