大连裕景项目给排水监理细则

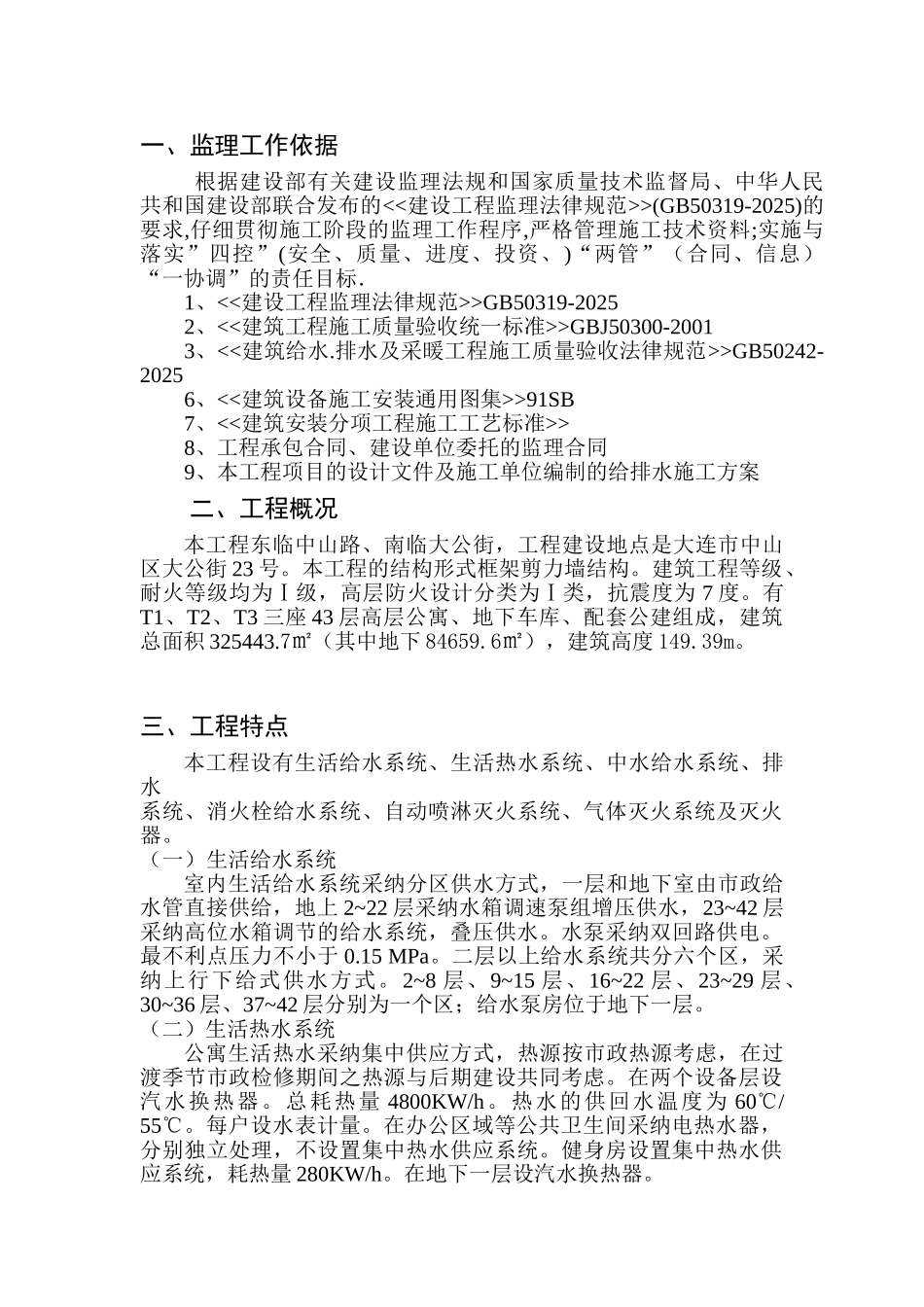

一、监理工作依据根据建设部有关建设监理法规和国家质量技术监督局、中华人民共和国建设部联合发布的<<建设工程监理法律规范>>(GB50319-2025)的要求,仔细贯彻施工阶段的监理工作程序,严格管理施工技术资料;实施与落实”四控”(安全、质量、进度、投资、)“两管”（合同、信息）“一协调”的责任目标．1、<<建设工程监理法律规范>>GB50319-20252、<<建筑工程施工质量验收统一标准>>GBJ50300-20013、<<建筑给水.排水及采暖工程施工质量验收法律规范>>GB50242-20256、<<建筑设备施工安装通用图集>>91SB7、<<建筑安装分项工程施工工艺标准>>8、工程承包合同、建设单位委托的监理合同9、本工程项目的设计文件及施工单位编制的给排水施工方案二、工程概况 本工程东临中山路、南临大公街，工程建设地点是大连市中山区大公街 23 号。本工程的结构形式框架剪力墙结构。建筑工程等级、耐火等级均为Ⅰ级，高层防火设计分类为Ⅰ类，抗震度为 7 度。有T1、T2、T3 三座 43 层高层公寓、地下车库、配套公建组成，建筑总面积 325443.7㎡（其中地下 84659.6㎡），建筑高度 149.39m。 三、工程特点本工程设有生活给水系统、生活热水系统、中水给水系统、排水系统、消火栓给水系统、自动喷淋灭火系统、气体灭火系统及灭火器。（一）生活给水系统室内生活给水系统采纳分区供水方式，一层和地下室由市政给水管直接供给，地上 2~22 层采纳水箱调速泵组增压供水，23~42 层采纳高位水箱调节的给水系统，叠压供水。水泵采纳双回路供电。最不利点压力不小于 0.15 MPa。二层以上给水系统共分六个区，采纳上行下给式供水方式。2~8 层、9~15 层、16~22 层、23~29 层、30~36 层、37~42 层分别为一个区；给水泵房位于地下一层。（二）生活热水系统公寓生活热水采纳集中供应方式，热源按市政热源考虑，在过渡季节市政检修期间之热源与后期建设共同考虑。在两个设备层设汽水换热器。总耗热量 4800KW/h。热水的供回水温度为 60℃/55℃。每户设水表计量。在办公区域等公共卫生间采纳电热水器，分别独立处理，不设置集中热水供应系统。健身房设置集中热水供应系统，耗热量 280KW/h。在地下一层设汽水换热器。（三）中水给水系统中水给水泵房位于地下五层，设一组变频调速供水装置，三台水泵（两用一备）。水泵采纳双回路供电。供给一层和地下室。本工程日用水量为 47m³/d，（四）排水系统污水量：本工程最高日污水量约为 1230m3/d。 系统形式：本工程采纳...
