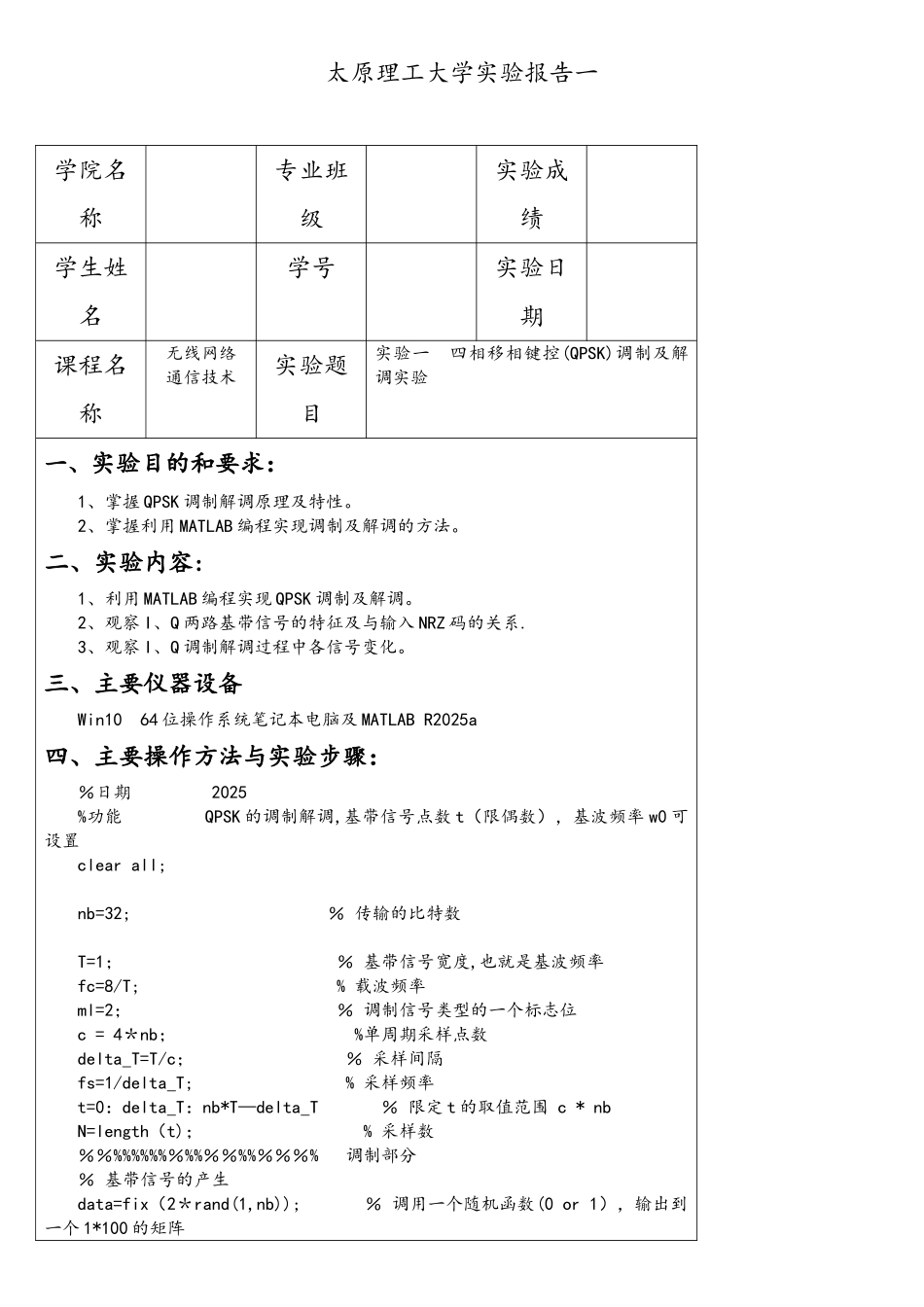

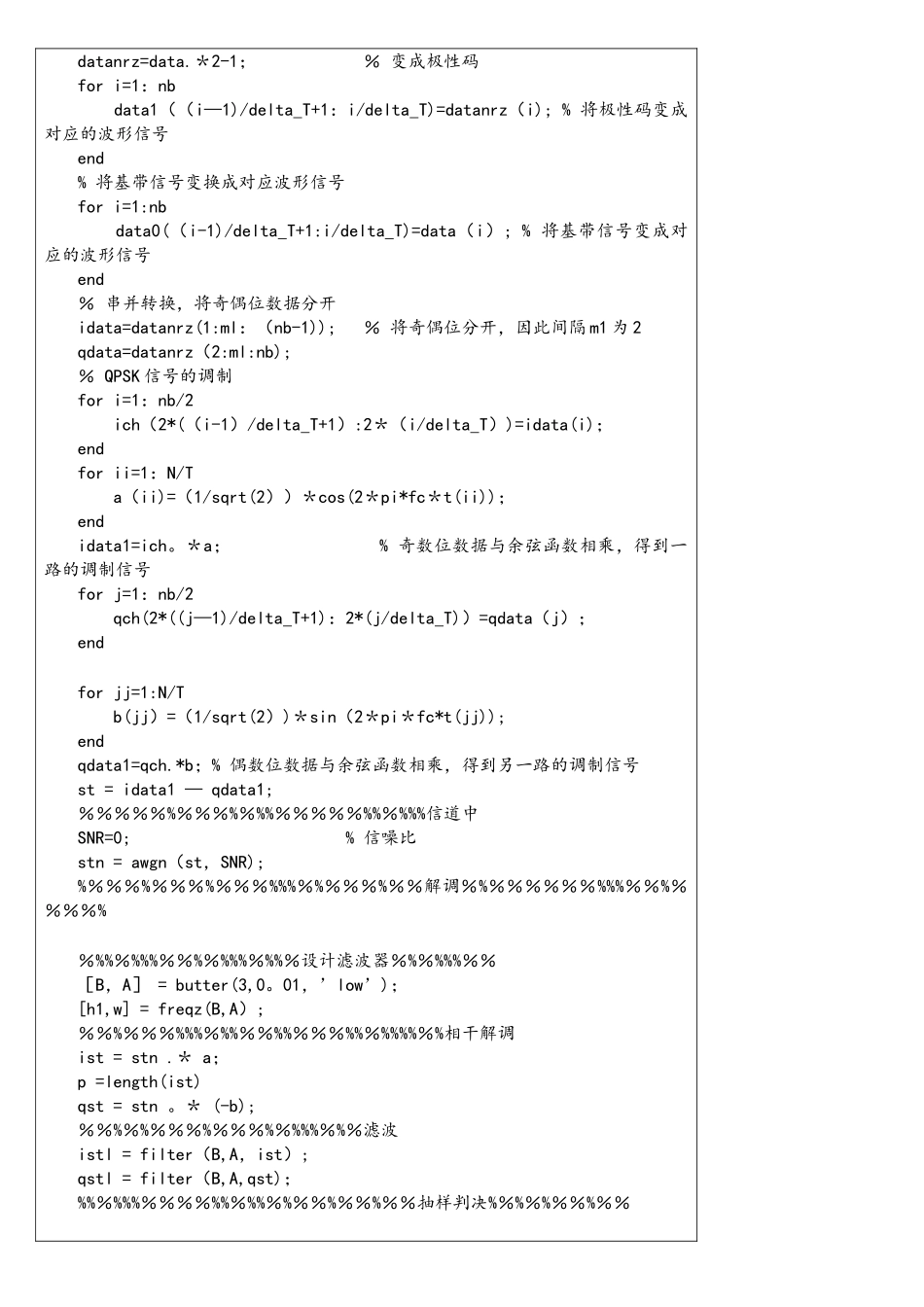

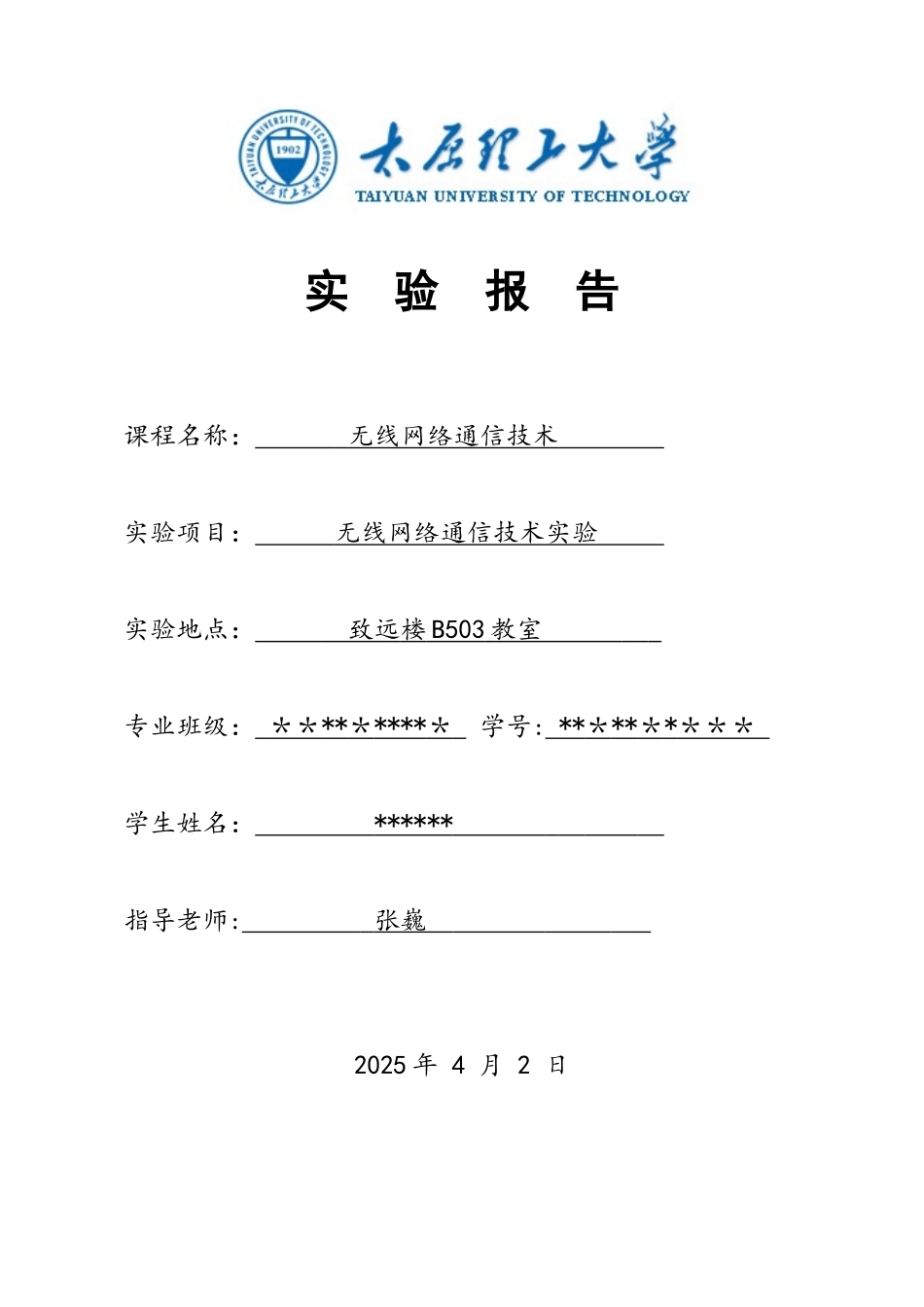

实 验 报 告课程名称： 无线网络通信技术 实验项目： 无线网络通信技术实验 实验地点： 致远 楼 B503 教室 专业班级： ＊＊ ** ＊ **** ＊ 学号: ** ＊ ** ＊ * ＊＊＊ 学生姓名： ****** 指导老师: 张巍 2025 年 4 月 2 日太原理工大学实验报告一学院名称专业班级实验成绩学生姓名学号实验日期课程名称无线网络通信技术 实验题目实验一 四相移相键控(QPSK)调制及解调实验一、实验目的和要求：1、掌握 QPSK 调制解调原理及特性。2、掌握利用 MATLAB 编程实现调制及解调的方法。二、实验内容:1、利用 MATLAB 编程实现 QPSK 调制及解调。2、观察 I、Q 两路基带信号的特征及与输入 NRZ 码的关系.3、观察 I、Q 调制解调过程中各信号变化。三、主要仪器设备Win10 64 位操作系统笔记本电脑及 MATLAB R2025a四、主要操作方法与实验步骤：％日期 2025%功能 QPSK 的调制解调,基带信号点数 t（限偶数），基波频率 w0 可设置clear all; nb=32; ％ 传输的比特数 T=1； ％ 基带信号宽度,也就是基波频率fc=8/T; % 载波频率ml=2； ％ 调制信号类型的一个标志位c = 4＊nb； %单周期采样点数delta_T=T/c； ％ 采样间隔fs=1/delta_T; % 采样频率t=0：delta_T：nb*T—delta_T ％ 限定 t 的取值范围 c * nbN=length（t)； % 采样数 ％％%%%%%%％%%％％%%％％％% 调制部分％ 基带信号的产生data=fix（2＊rand(1,nb)); ％ 调用一个随机函数(0 or 1），输出到一个 1*100 的矩阵datanrz=data.＊2-1； ％ 变成极性码for i=1：nb data1（（i—1)/delta_T+1：i/delta_T)=datanrz（i); % 将极性码变成对应的波形信号end % 将基带信号变换成对应波形信号for i=1:nb data0(（i-1)/delta_T+1:i/delta_T)=data（i）; % 将基带信号变成对应的波形信号end ％ 串并转换，将奇偶位数据分开idata=datanrz(1:ml：（nb-1)); ％ 将奇偶位分开，因此间隔 m1 为 2 qdata=datanrz（2:ml:nb);％ QPSK 信号的调制for i=1：nb/2 ich（2*(（i-1）/delta_T+1）:2＊（i/delta_T）)=idata(i)；endfor ii=1：N/T a（ii)=（1/sqrt(2））＊cos(2＊pi*fc＊t(ii))； endidata1=ich。＊a； % 奇数位数据与余弦函数相乘，得到一路的调制信号for j=1：nb/2 qch(2*((j—1)/delta_T+1)：2*(j/delta_T)）=qdata（j）；end for jj=1:N/T b(jj）=（1/sqrt(2）)＊sin（2＊pi＊f...
