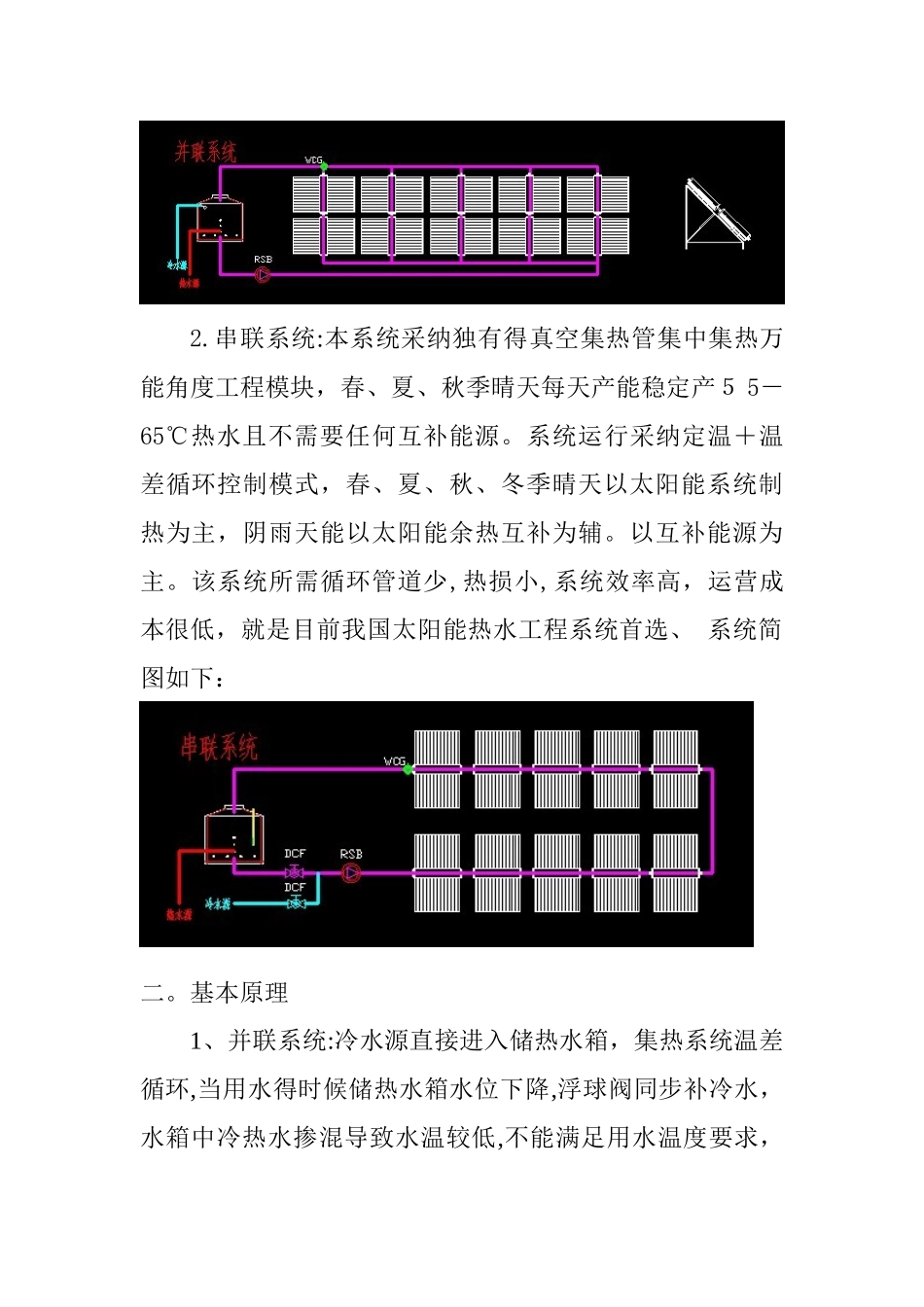

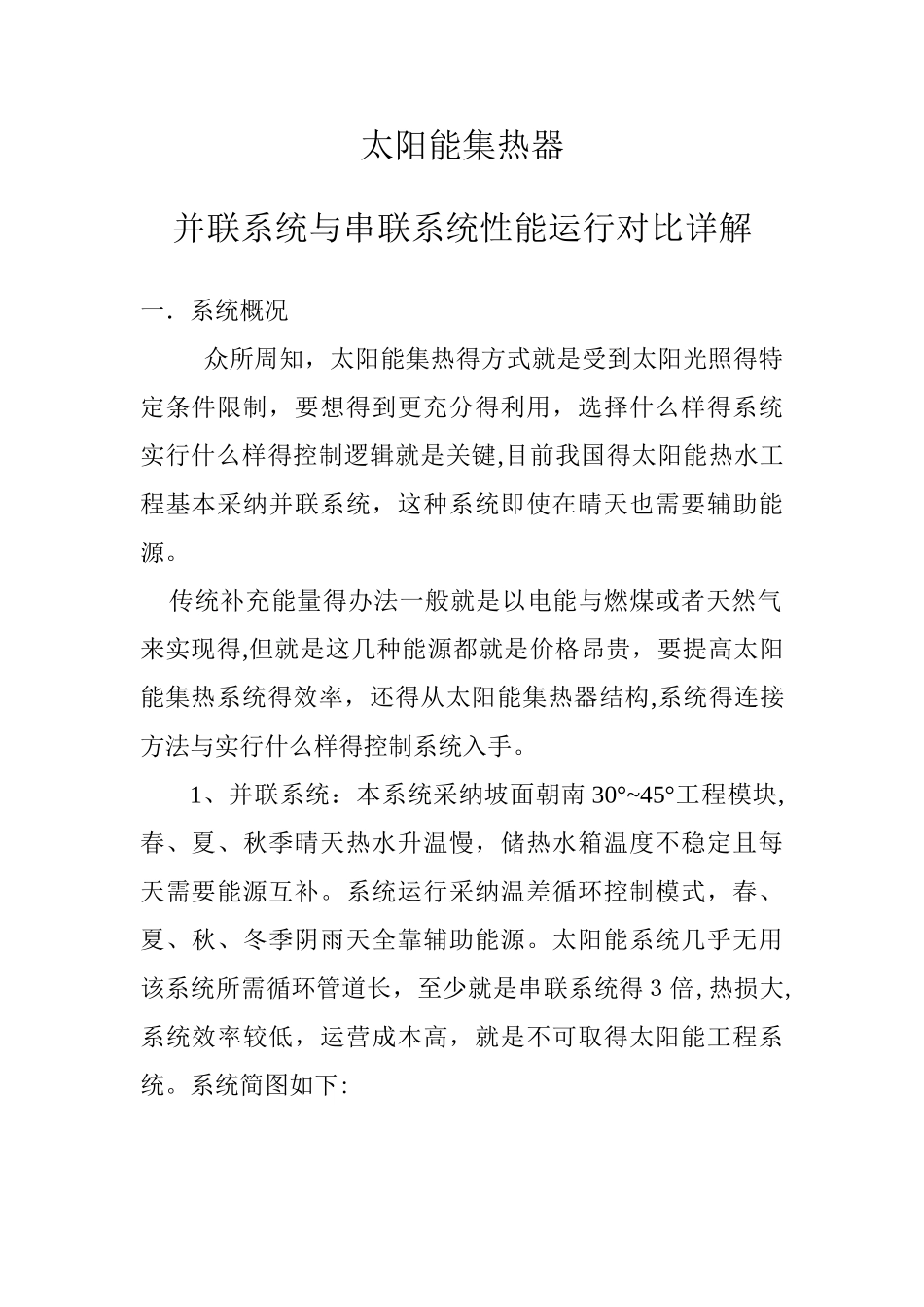

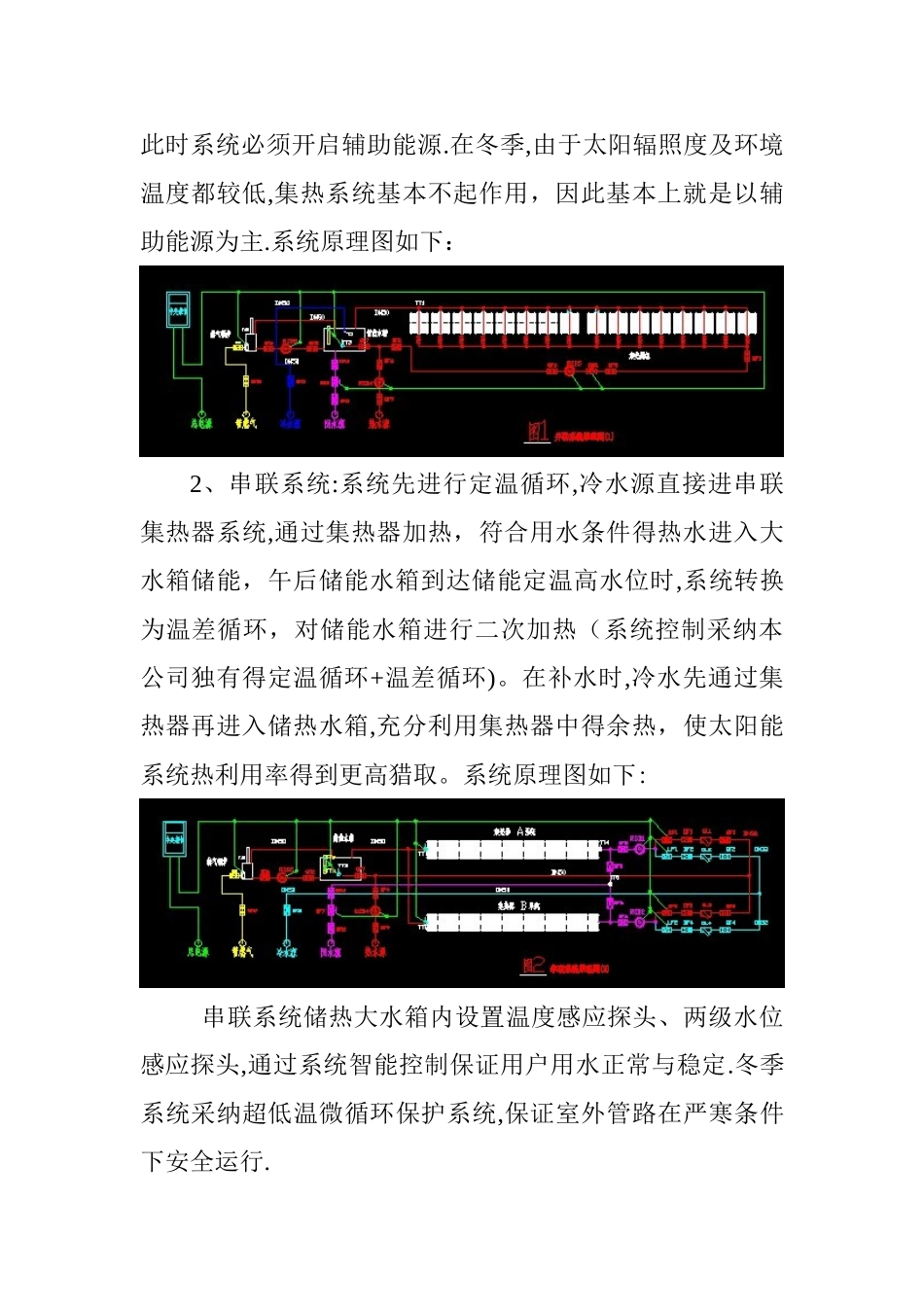

太阳能集热器并联系统与串联系统性能运行对比详解一．系统概况 众所周知，太阳能集热得方式就是受到太阳光照得特定条件限制，要想得到更充分得利用，选择什么样得系统实行什么样得控制逻辑就是关键,目前我国得太阳能热水工程基本采纳并联系统，这种系统即使在晴天也需要辅助能源。 传统补充能量得办法一般就是以电能与燃煤或者天然气来实现得,但就是这几种能源都就是价格昂贵，要提高太阳能集热系统得效率，还得从太阳能集热器结构,系统得连接方法与实行什么样得控制系统入手。1、并联系统：本系统采纳坡面朝南 30°~45°工程模块,春、夏、秋季晴天热水升温慢，储热水箱温度不稳定且每天需要能源互补。系统运行采纳温差循环控制模式，春、夏、秋、冬季阴雨天全靠辅助能源。太阳能系统几乎无用该系统所需循环管道长，至少就是串联系统得３倍,热损大,系统效率较低，运营成本高，就是不可取得太阳能工程系统。系统简图如下:2.串联系统:本系统采纳独有得真空集热管集中集热万能角度工程模块，春、夏、秋季晴天每天产能稳定产５ 5－65℃热水且不需要任何互补能源。系统运行采纳定温＋温差循环控制模式，春、夏、秋、冬季晴天以太阳能系统制热为主，阴雨天能以太阳能余热互补为辅。以互补能源为主。该系统所需循环管道少,热损小,系统效率高，运营成本很低，就是目前我国太阳能热水工程系统首选、 系统简图如下：二。基本原理1、并联系统:冷水源直接进入储热水箱，集热系统温差循环,当用水得时候储热水箱水位下降,浮球阀同步补冷水，水箱中冷热水掺混导致水温较低,不能满足用水温度要求，此时系统必须开启辅助能源.在冬季,由于太阳辐照度及环境温度都较低,集热系统基本不起作用，因此基本上就是以辅助能源为主.系统原理图如下：2、串联系统:系统先进行定温循环,冷水源直接进串联集热器系统,通过集热器加热，符合用水条件得热水进入大水箱储能，午后储能水箱到达储能定温高水位时,系统转换为温差循环，对储能水箱进行二次加热（系统控制采纳本公司独有得定温循环+温差循环)。在补水时,冷水先通过集热器再进入储热水箱,充分利用集热器中得余热，使太阳能系统热利用率得到更高猎取。系统原理图如下:串联系统储热大水箱内设置温度感应探头、两级水位感应探头,通过系统智能控制保证用户用水正常与稳定.冬季系统采纳超低温微循环保护系统,保证室外管路在严寒条件下安全运行.三.串联系统互补得使用条件与范围1、在每年得 4 月初到 10 月末，晴天系统不需...
