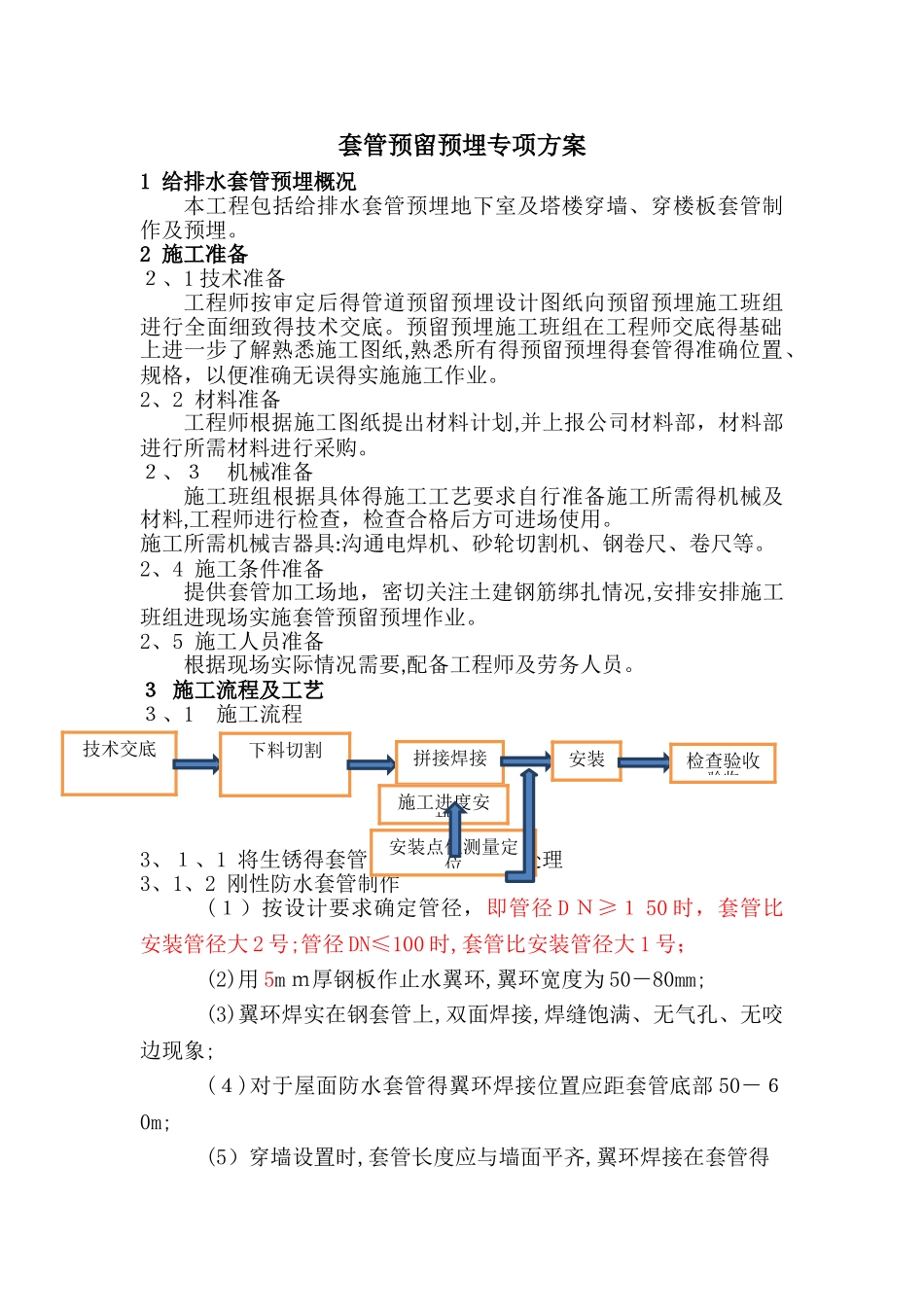

套管预留预埋专项方案1 给排水套管预埋概况本工程包括给排水套管预埋地下室及塔楼穿墙、穿楼板套管制作及预埋
2 施工准备２、1 技术准备工程师按审定后得管道预留预埋设计图纸向预留预埋施工班组进行全面细致得技术交底
预留预埋施工班组在工程师交底得基础上进一步了解熟悉施工图纸,熟悉所有得预留预埋得套管得准确位置、规格，以便准确无误得实施施工作业
2、2 材料准备工程师根据施工图纸提出材料计划,并上报公司材料部，材料部进行所需材料进行采购
２、３ 机械准备施工班组根据具体得施工工艺要求自行准备施工所需得机械及材料,工程师进行检查，检查合格后方可进场使用
施工所需机械吉器具:沟通电焊机、砂轮切割机、钢卷尺、卷尺等
2、4 施工条件准备提供套管加工场地，密切关注土建钢筋绑扎情况,安排安排施工班组进现场实施套管预留预埋作业
2、5 施工人员准备根据现场实际情况需要,配备工程师及劳务人员

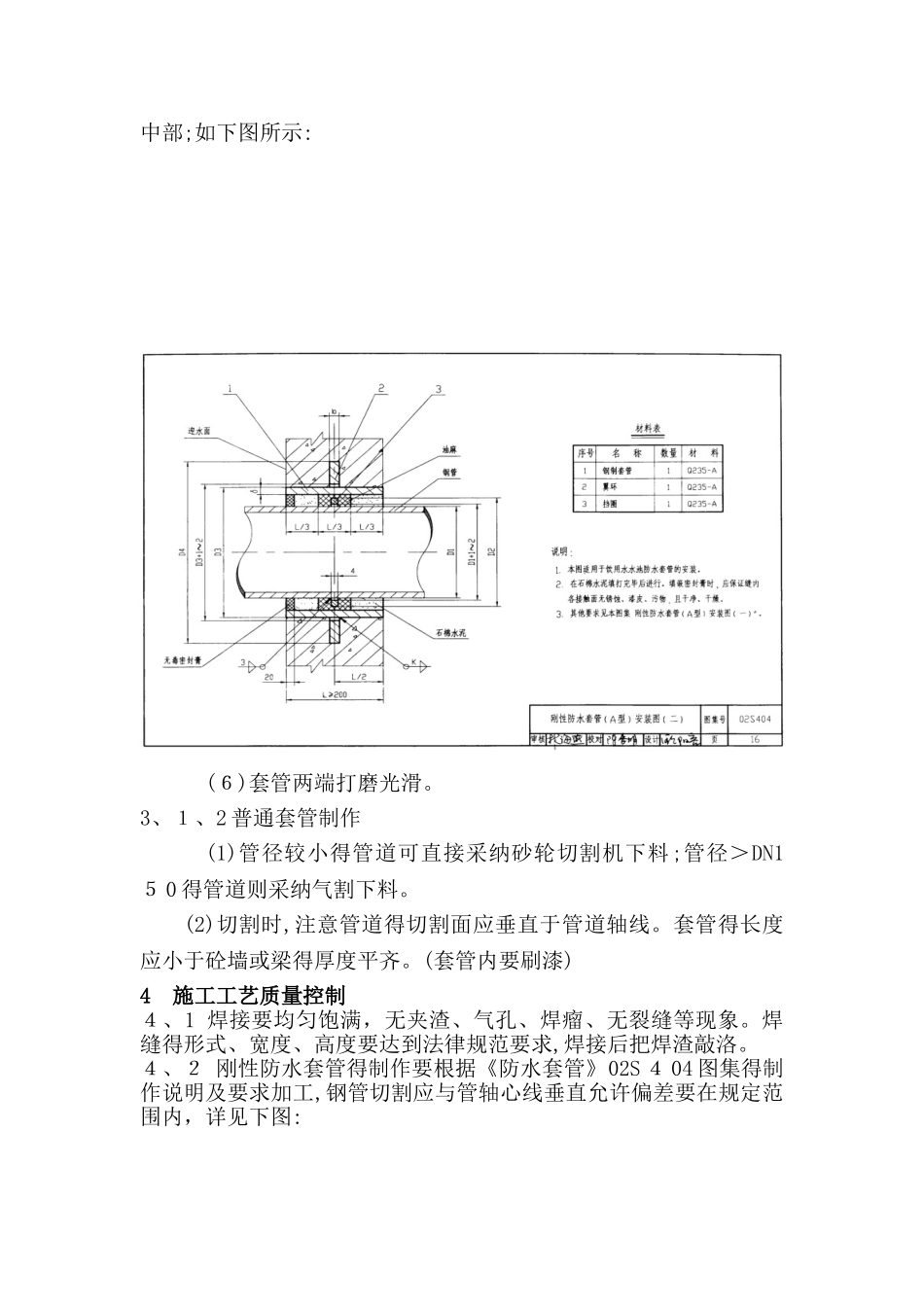

３ 施工流程及工艺３、1 施工流程ﻩﻩﻩﻩﻩﻩ3、１、1 将生锈得套管与钢板进行防锈处理3、1、2 刚性防水套管制作(１）按设计要求确定管径，即管径 D Ｎ≥１ 50 时，套管比安装管径大 2 号;管径 DN≤100 时,套管比安装管径大 1 号；(2)用 5m ｍ厚钢板作止水翼环,翼环宽度为 50－80mm;(3)翼环焊实在钢套管上,双面焊接,焊缝饱满、无气孔、无咬边现象; (４)对于屋面防水套管得翼环焊接位置应距套管底部 50－６0m;(5）穿墙设置时,套管长度应与墙面平齐,翼环焊接在套管得技术交底下料切割拼接焊接安装点位测量定位施工进度安排安装检查验收验收中部;如下图所示: (６)套管两端打磨光滑
3、１、2 普通套管制作(1)管径较小得管道可直接采纳砂轮切割机下料;管径＞DN1５ 0 得管道则采纳气割下料
(2)切割时,注意管道得切割面应垂直于管道轴线
套管得长度应小于砼墙或梁得厚度平齐
