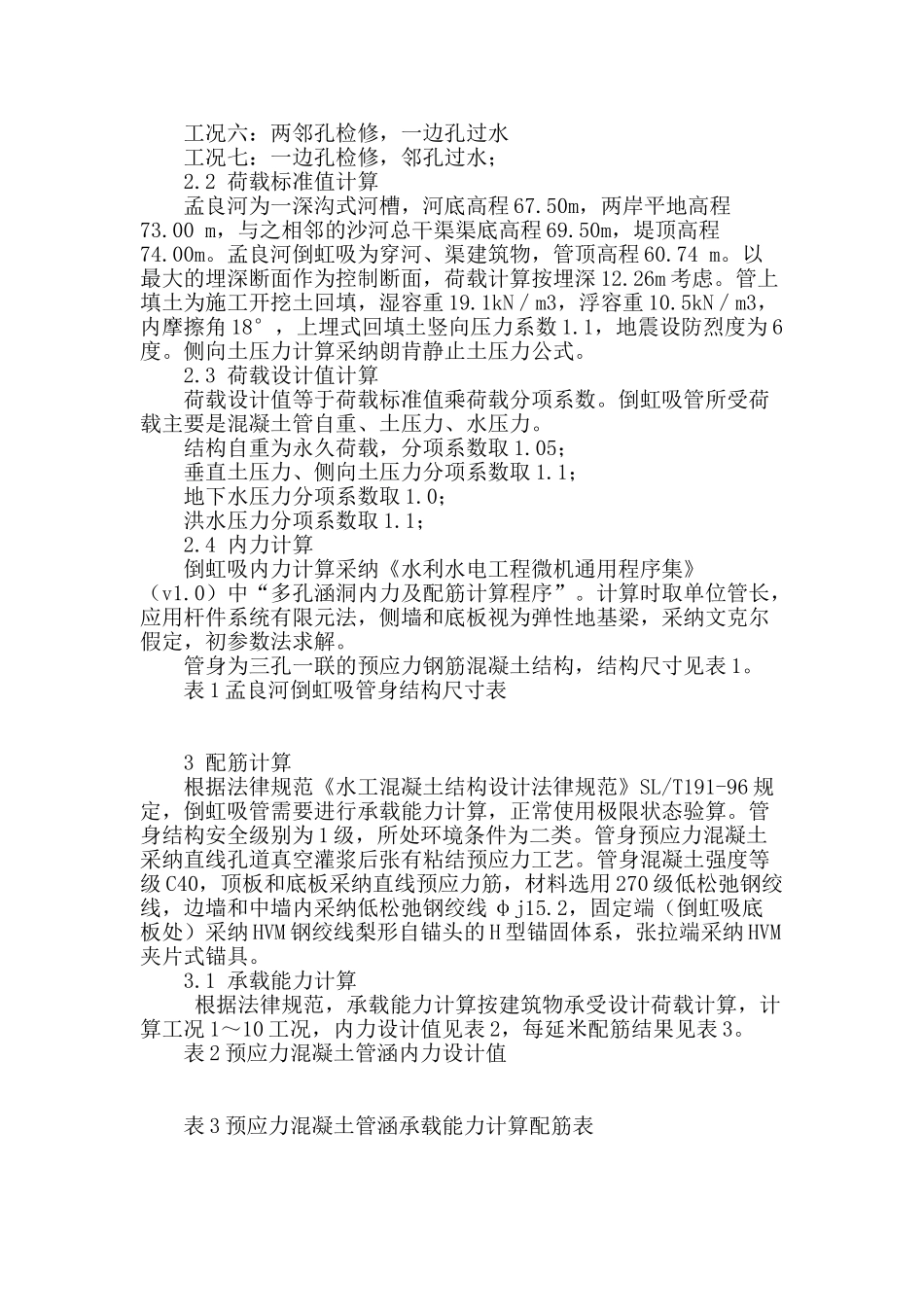

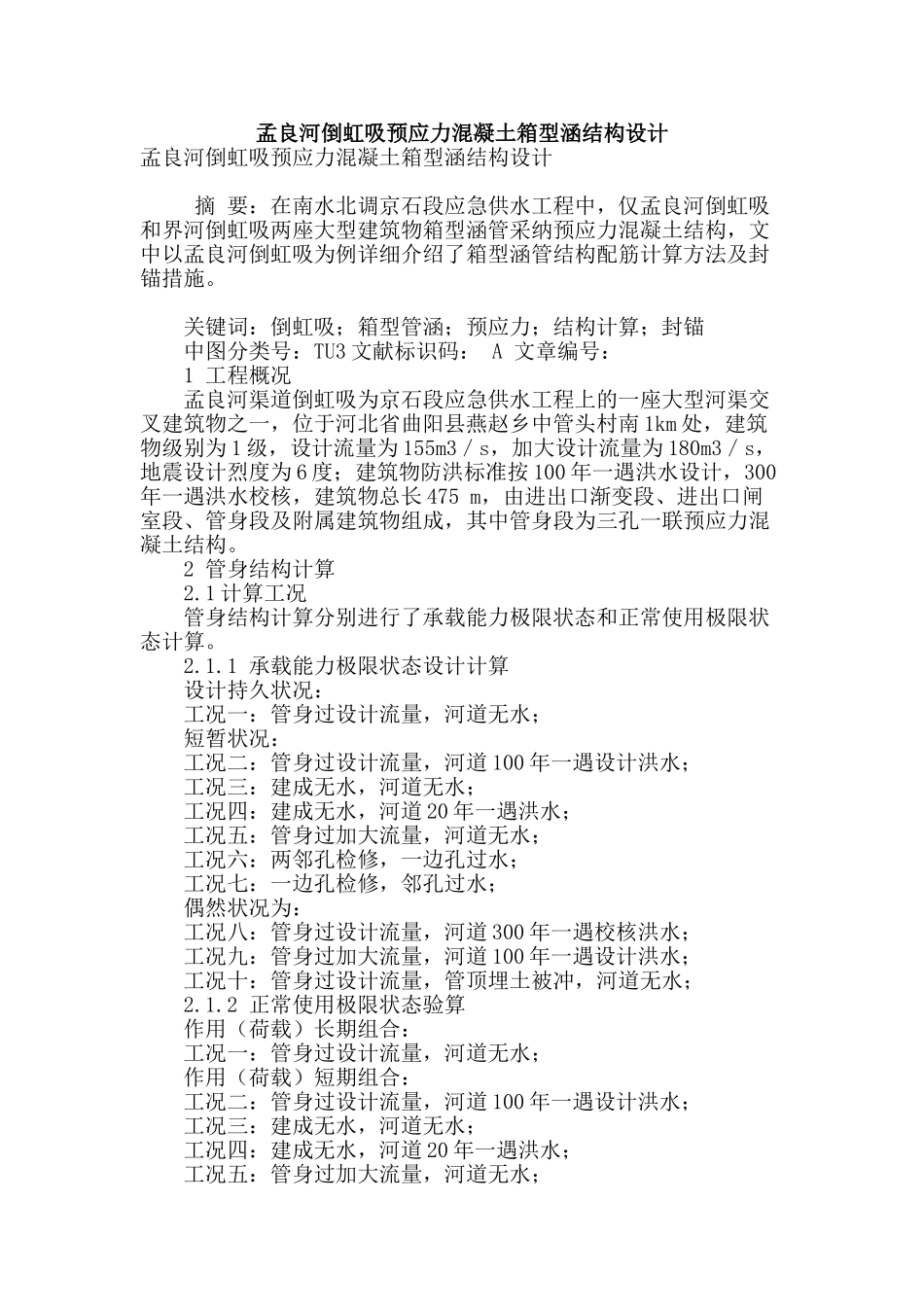

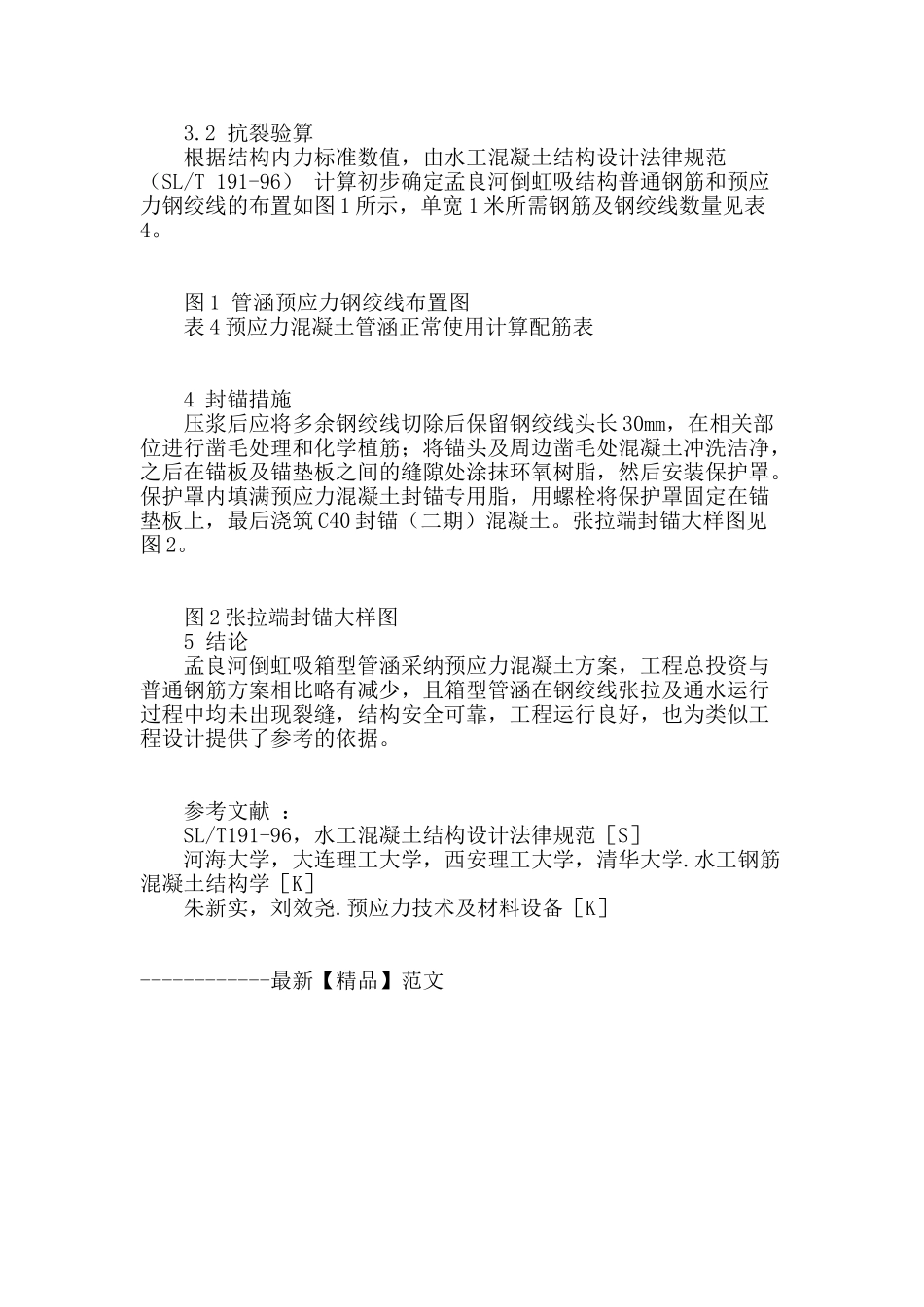

孟良河倒虹吸预应力混凝土箱型涵结构设计孟良河倒虹吸预应力混凝土箱型涵结构设计 摘 要：在南水北调京石段应急供水工程中，仅孟良河倒虹吸和界河倒虹吸两座大型建筑物箱型涵管采纳预应力混凝土结构，文中以孟良河倒虹吸为例详细介绍了箱型涵管结构配筋计算方法及封锚措施。 关键词：倒虹吸；箱型管涵；预应力；结构计算；封锚 中图分类号：TU3 文献标识码： A 文章编号： 1 工程概况 孟良河渠道倒虹吸为京石段应急供水工程上的一座大型河渠交叉建筑物之一，位于河北省曲阳县燕赵乡中管头村南 1km 处，建筑物级别为 1 级，设计流量为 155m3／s，加大设计流量为 180m3／s，地震设计烈度为 6 度；建筑物防洪标准按 100 年一遇洪水设计，300年一遇洪水校核，建筑物总长 475 m，由进出口渐变段、进出口闸室段、管身段及附属建筑物组成，其中管身段为三孔一联预应力混凝土结构。 2 管身结构计算 2.1 计算工况 管身结构计算分别进行了承载能力极限状态和正常使用极限状态计算。 2.1.1 承载能力极限状态设计计算 设计持久状况： 工况一：管身过设计流量，河道无水； 短暂状况： 工况二：管身过设计流量，河道 100 年一遇设计洪水； 工况三：建成无水，河道无水； 工况四：建成无水，河道 20 年一遇洪水； 工况五：管身过加大流量，河道无水； 工况六：两邻孔检修，一边孔过水； 工况七：一边孔检修，邻孔过水； 偶然状况为： 工况八：管身过设计流量，河道 300 年一遇校核洪水； 工况九：管身过加大流量，河道 100 年一遇设计洪水； 工况十：管身过设计流量，管顶埋土被冲，河道无水； 2.1.2 正常使用极限状态验算 作用（荷载）长期组合： 工况一：管身过设计流量，河道无水； 作用（荷载）短期组合： 工况二：管身过设计流量，河道 100 年一遇设计洪水； 工况三：建成无水，河道无水； 工况四：建成无水，河道 20 年一遇洪水； 工况五：管身过加大流量，河道无水； 工况六：两邻孔检修，一边孔过水 工况七：一边孔检修，邻孔过水； 2.2 荷载标准值计算 孟良河为一深沟式河槽，河底高程 67.50m，两岸平地高程73.00 m，与之相邻的沙河总干渠渠底高程 69.50m，堤顶高程74.00m。孟良河倒虹吸为穿河、渠建筑物，管顶高程 60.74 m。以最大的埋深断面作为控制断面，荷载计算按埋深 12.26m 考虑。管上填土为施工开挖土回填，湿容重 19.1kN／m3，浮容重 10.5kN／m3，内摩擦角 18°...
