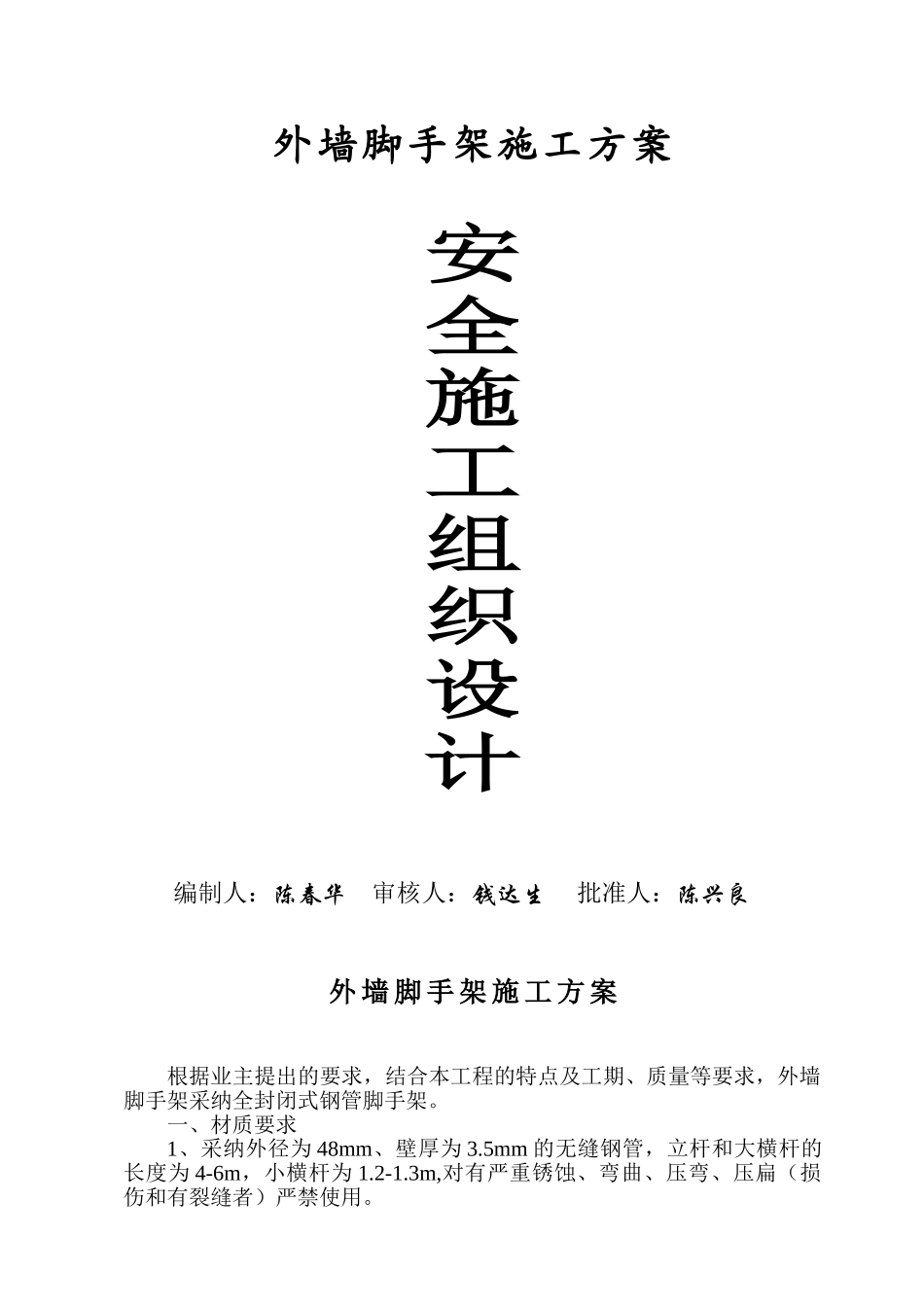

安全施工组织设计（外墙脚手架）

外墙脚手架施工方案安全施工组织设计编制人：陈春华 审核人：钱达生 批准人：陈兴良外 墙 脚 手 架 施 工 方 案根据业主提出的要求，结合本工程的特点及工期、质量等要求，外墙脚手架采纳全封闭式钢管脚手架。一、材质要求1、采纳外径为 48mm、壁厚为 3.5mm 的无缝钢管，立杆和大横杆的长度为 4-6m，小横杆为 1.2-1.3m,对有严重锈蚀、弯曲、压弯、压扁（损伤和有裂缝者）严禁使用。2、直角、回转、对接均采纳铸铁扣件，对有脆裂、变形、滑落等现象的扣件应进行筛选，扣件螺栓刷上机油。3、搭设前对所有需用的钢管、扣件由材设部门进行筛选，进行检查，严格实物验收，施工现场方可使用。4、竹篱笆宜横向密编，纵片不少于 5 道，每道应用双片，横向应一正一反，且周边应用两根竹片对面夹紧，并打眼穿铁丝扎牢，竹片宽度不得小于 30mm，厚度不得小于 8mm，不能用腐朽的毛竹制成。5、密目网、小挑网应有准用证和合格证。二、搭设方案1、采纳双排立杆搭设，离墙 0.25m，立杆间距纵向 1.80m，横向1.05m，步架高 1.8m。2、搭设最大高度为 22.0m。3、搭设程序：地基处理、弹线、摆垫铁→竖立杆、设扫地杆→搭设水平杆→接立杆、附墙壁设置、铺脚手板→搭设栏杆→挂小挑网、安全网。三、脚手架的基本要求1、具有足够的稳定性和承载力，保证在施工期间所规定的荷载或在气候条件的影响下不变形、不摇晃、不倾斜，能够确保操作人员的人身安全。2、构造简单，搭设、拆除、搬运方便，使用安全。3、外架的宽度、高度、离墙距离能满足工人操作、材料的设置和运输的需要，一切按有关外墙脚手架的操作程序进行。4、要有足够的面积满足堆料、运输、操作和行走的要求。5、要因地制宜、量材施用尽量节约用量。四、技术要求1、地基处理，按文明施工要求，施工现场需设硬地坪，在回填土时应分层夯实，平整，浇筑临时散水坡厚 50，宽度应为 160。2、接地件借用土建房屋接地件，接地线宜采纳断而不小于 12mm² 的铜导线，厚度不小于 3mm 的扁铁。3、接地件与接地线连接宜采纳焊接，焊接点长度为导线直径的 6 倍以上或扁铁的 2 倍以上，如采纳螺栓连接，接触面不得小于接地线面积的4 倍，螺栓直径应不小于 9mm。4、接地线与脚手架连接应用两道螺栓卡箍，接触面应不小于1000mm²，连接时，应将接面的油漆清除洁净，并涂中性凡士林，在有振动的地方，螺栓上应另加弹簧垫圈。5、防雷措施施工完毕后应测量接地电阻，合格后方可使用。
