完整word版-AB-5000型PLC之OPC服务建立方法

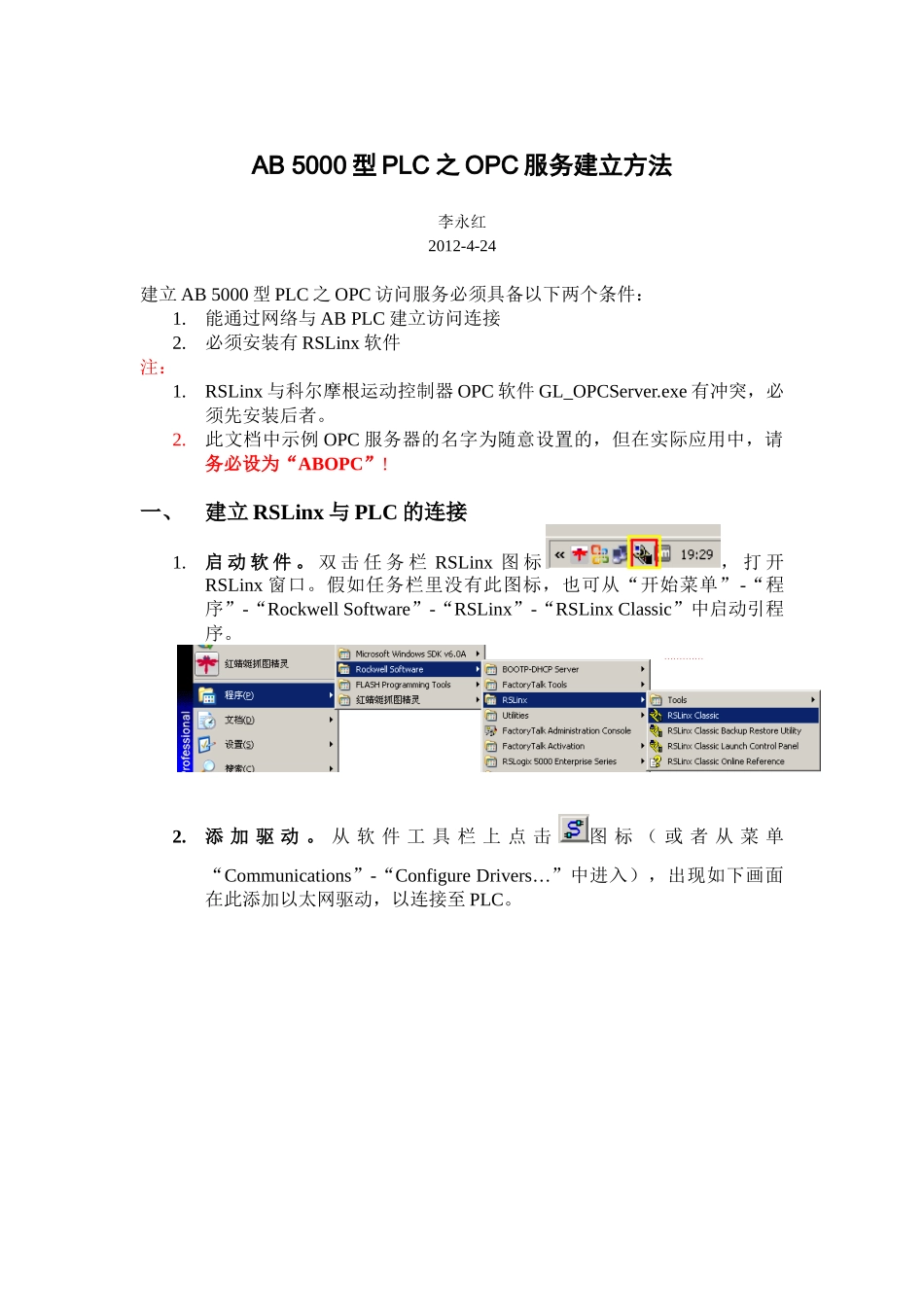

AB 5000 型 PLC 之 OPC 服务建立方法李永红2012-4-24建立 AB 5000 型 PLC 之 OPC 访问服务必须具备以下两个条件：1.能通过网络与 AB PLC 建立访问连接2.必须安装有 RSLinx 软件注：1.RSLinx 与科尔摩根运动控制器 OPC 软件 GL_OPCServer.exe 有冲突，必须先安装后者。2.此文档中示例 OPC 服务器的名字为随意设置的，但在实际应用中，请务必设为“ABOPC”!一、建立 RSLinx 与 PLC 的连接1.启 动 软 件 。 双 击 任 务 栏 RSLinx 图 标， 打 开RSLinx 窗口。假如任务栏里没有此图标，也可从“开始菜单”-“程序”-“Rockwell Software”-“RSLinx”-“RSLinx Classic”中启动引程序。2.添 加 驱 动 。 从 软 件 工 具 栏 上 点 击图 标 （ 或 者 从 菜 单“Communications”-“Configure Drivers…”中进入），出现如下画面在此添加以太网驱动，以连接至 PLC。在“Available Driver Types”下拉列表中选择“EtherNet/IP Driver”，如图所示。选择好后点击“Add New…”，出现命名画面。保留默认名称，或者输入不超过 15 个字符的新名字，点击“OK”。假如电脑上有多块网卡，在此选择将要使用的网卡，然后点击“确定”。返回到主“Configure Driver”画面，这时列表中应该已经显示刚才已经建立好的网络驱动，且 Status 应该为 Running（假如不是，点击右边“Start”按钮来启动）。点击“Close”，退出驱动配置。3.建 立 连 接 。 从 软 件 工 具 栏 上 点 击图 标 （ 或 者 从 菜 单“Communications”-“RSWho”中进入），出现如下图画面，在此建立至 PLC 的连接。当钩选了“Autobrowse”选项时（默认钩选），程序会自动扫描网络的AB PLC。假如在列表中显示出来，表示连接已经正确建立。二、创建 OPC Server1.在 RSLinx 软 件 工 具 栏 上 点 击图 标 （ 或 者 从 菜 单 “ DDE/OPC”-“Topic Configuration”中进入），打开 OPC Server 配置画面，如图所示。2.在右侧 Data Source 选项卡列表中，选择建立好且已经连接至 PLC 的以太网连接，点击左边“New”按钮，输入名称（或者使用默认），建立 OPC Server。3.在左侧栏中选定刚已建立好的 OPC 服务，并切换至右边“ Data Collection”选项卡。在“Processor Type”中选择 PLC 的 CPU 类型，在此选择 Logix5000。其它选项可保持默认不变。4.切 换...
