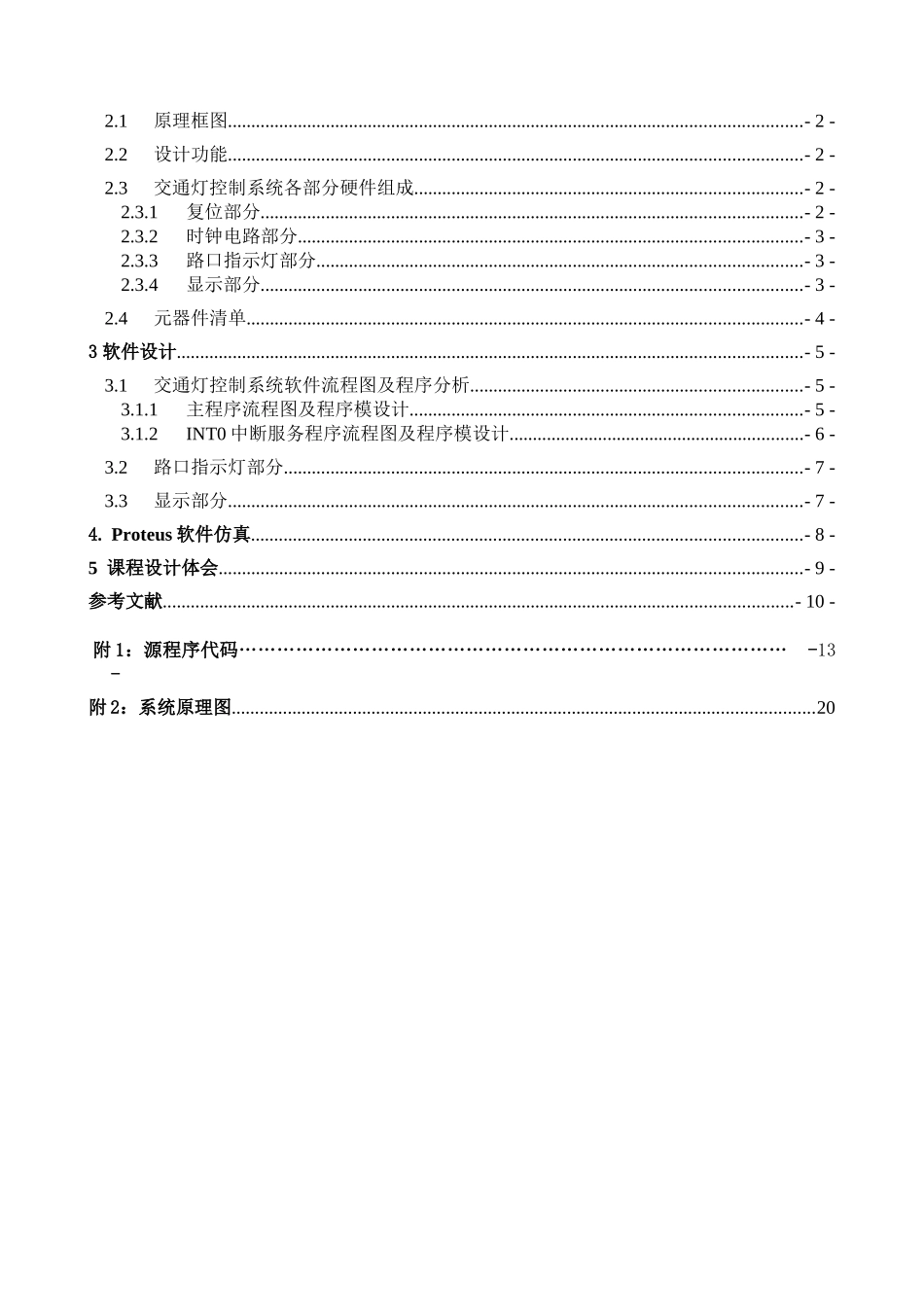

单片机课程设计报告交通灯控制系统设计摘 要本设计是针对交通灯系统的设计，由单片机 AT89C51（实物用 AT89S52）、键盘、LED显示、交通灯演示系统组成。单片机是把微型计算机的各功能部件集成在一块芯片中，构成的一个完整的微型计算机。AT89C51 单片机是 MC-51 中的子系列，是一组高性能兼容型单片机，AT89C51 是一个低功耗高性能的 CMOS 8 位单片机，40 个引脚，片内含 4KB Flash ROM和 128B RAM，它是一个全双工的串行通行口，既可以用常规编程，又可以在线编程。本设计中的数码管的选通采纳的方法是动态显示，对每一位数码分时轮流通电显示，复位电路采纳上电+按钮电平复位，时钟电路采纳内部时钟产生方式。对特别情况的处理采纳中断处理方式，在中断处理程序中采纳对管脚的状态查询扫描，已实行相应情况的处理。对设计方案进行电路硬件设计，并将已编程的程序载入调试，可以得到理想的实验效果。 系统包括人行道、左转、右转、以及基本的交通灯的功能.具体功能是假如 A 道和 B 道上均有车辆要求通过时，A、B 道轮流放行。A 道放行 25 秒，B 道放行 20 秒。 一道有车而另一道无车，交通灯控制系统能立即让有车道放行。有紧急车辆要求通过时，系统要能禁止普通车辆通行，A、B 道均为红灯，紧急车由 K2 开关模拟。绿灯转换为红灯时黄灯亮 1 秒钟。系统除基本交通灯功能外,还具有倒计时、时间设置、紧急情况处理、分时段调整信号灯的点亮时间以及根据具体情况手动控制等功能。目 录1引言..........................................................................................................................................- 1 -1.1交通灯的重要作用...........................................................................................................- 1 -1.2该交通灯系统的特点.......................................................................................................- 1 -2 系统总体方案及硬件设计...........................................................................................................- 2 -2.1原理框图...........................................................................................................................- 2 -2.2设计功能....................................................................
