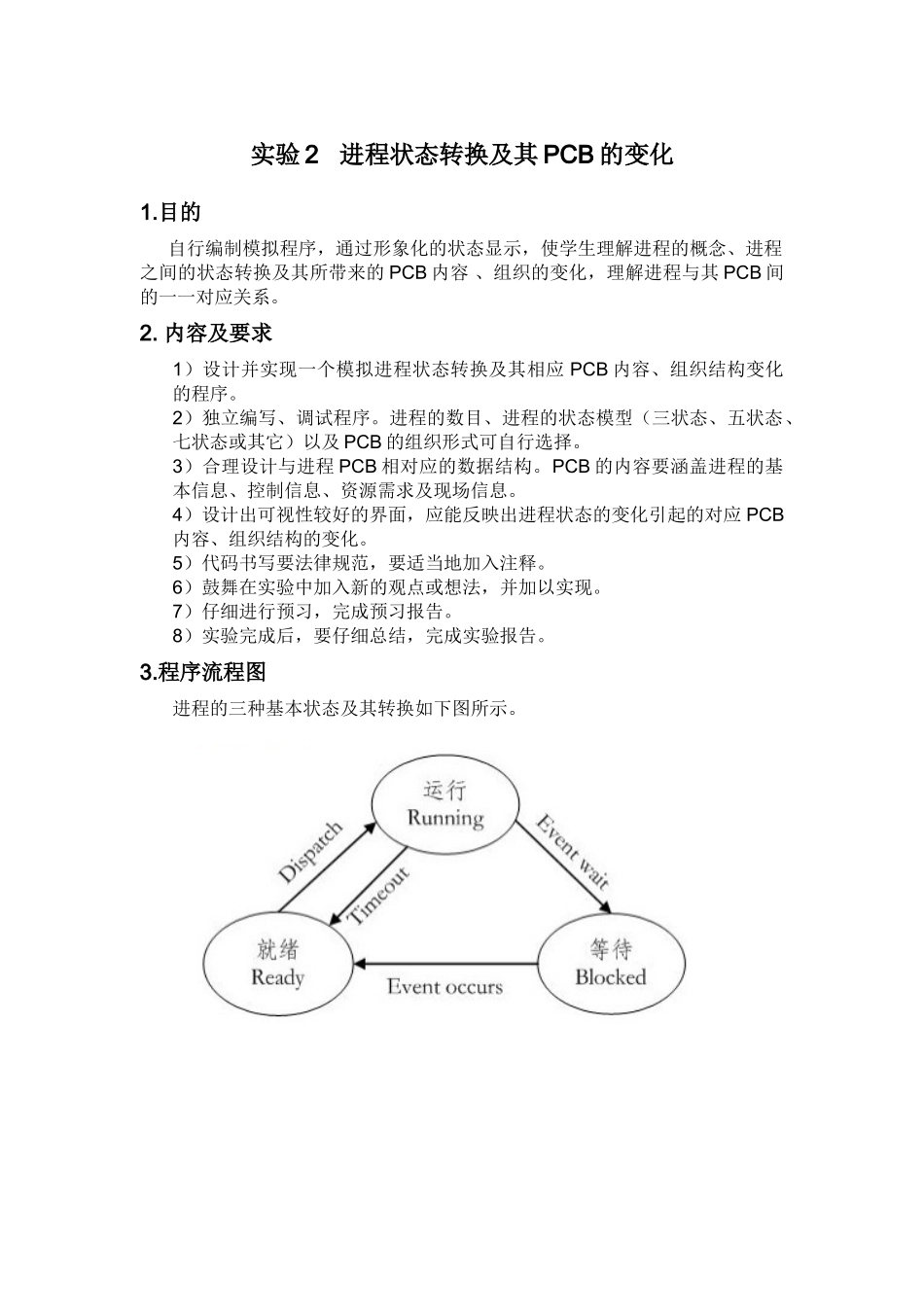

实验 2 进程状态转换及其 PCB 的变化1.目的自行编制模拟程序，通过形象化的状态显示，使学生理解进程的概念、进程之间的状态转换及其所带来的 PCB 内容 、组织的变化，理解进程与其 PCB 间的一一对应关系。2. 内容及要求1）设计并实现一个模拟进程状态转换及其相应 PCB 内容、组织结构变化的程序。2）独立编写、调试程序。进程的数目、进程的状态模型（三状态、五状态、七状态或其它）以及 PCB 的组织形式可自行选择。3）合理设计与进程 PCB 相对应的数据结构。PCB 的内容要涵盖进程的基本信息、控制信息、资源需求及现场信息。4）设计出可视性较好的界面，应能反映出进程状态的变化引起的对应 PCB内容、组织结构的变化。5）代码书写要法律规范，要适当地加入注释。6）鼓舞在实验中加入新的观点或想法，并加以实现。7）仔细进行预习，完成预习报告。8）实验完成后，要仔细总结，完成实验报告。3.程序流程图进程的三种基本状态及其转换如下图所示。4.数据结构及说明在本实验中，主要的数据结构是 PCB 的数据结构，具体如下：struct process{ char name;//进程名称int needtime; //进程所需要的运行时间int priority;//进程的优先级};5.源程序#include#include#includestruct process{ char name;int needtime;int priority;};struct process readyQueue[5];struct process run;struct process blockedQueue[5];const struct process null={NULL,0,0};int readyQueueHead=0;int blockedQueueHead=0;int cpuState=0;int cpuTime=0;void Order(struct process parameter[],int head);//将队列中的进程按优先级排列int Creat();void Dispath();int Timeout();int EventWait();int EventOccur();void Order(struct process parameter[],int head){ int k,i; struct process temp; for(k=0;k=parameter[i+1].priority){ temp=parameter[i]; parameter[i]=parameter[i+1]; parameter[i+1]=temp; } } }}int Creat(){ if(readyQueueHead>=5){ printf("The Ready Queue has been full\n"); return 0; }label1:printf(" input new process name(must be a letter): \n");scanf("%c",&(readyQueue[readyQueueHead].name));getchar();int k;for( k=0;k
