实验十一 同步计数器的逻辑功能测试及应用

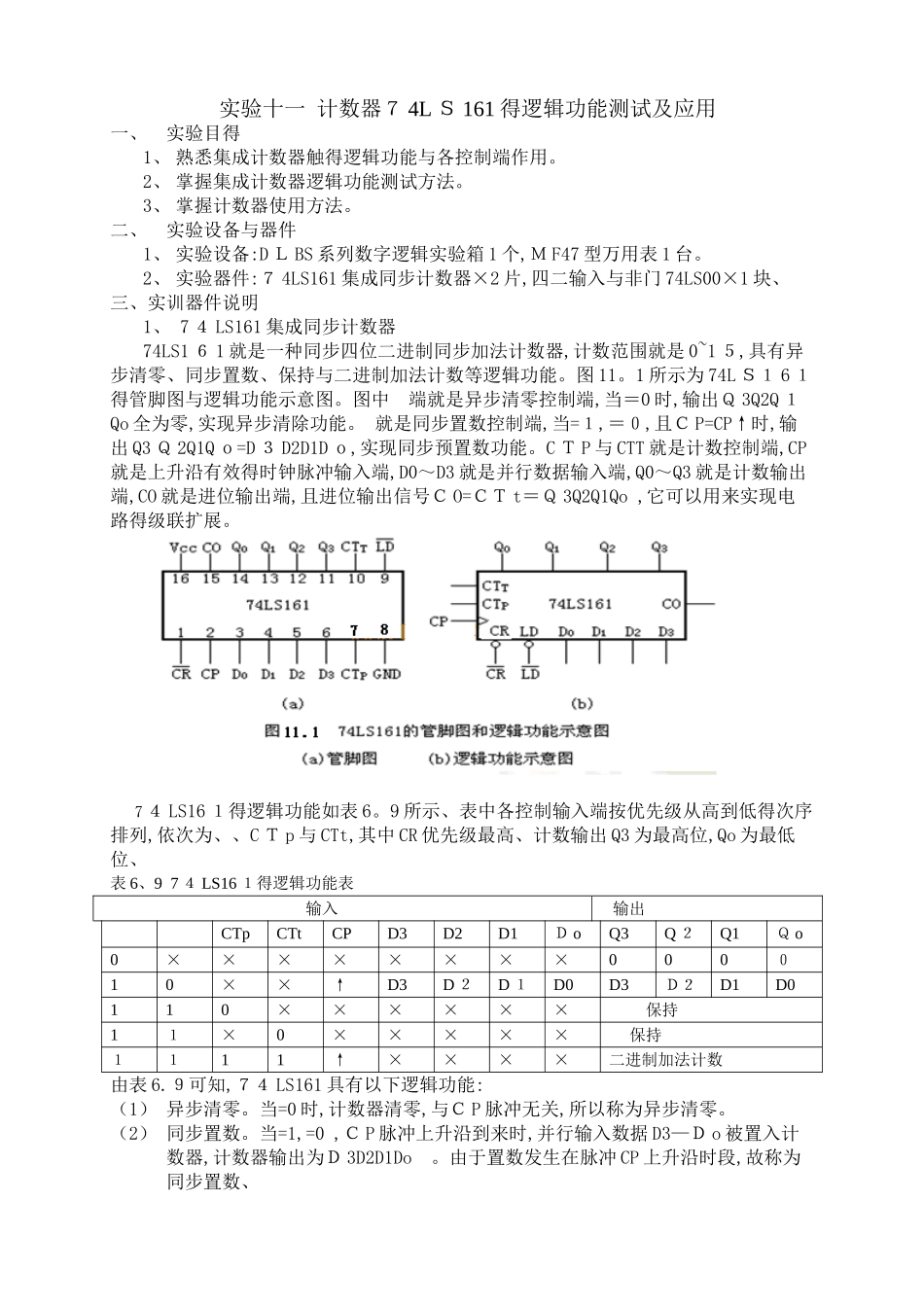

实验十一 计数器７ 4L Ｓ 161 得逻辑功能测试及应用一、实验目得1、 熟悉集成计数器触得逻辑功能与各控制端作用。2、 掌握集成计数器逻辑功能测试方法。3、 掌握计数器使用方法。二、实验设备与器件1、 实验设备:D Ｌ BS 系列数字逻辑实验箱 1 个,Ｍ F47 型万用表 1 台。2、 实验器件:７ 4LS161 集成同步计数器×2 片,四二输入与非门 74LS00×1 块、三、实训器件说明1、 7 ４ LS161 集成同步计数器74LS1 ６ 1 就是一种同步四位二进制同步加法计数器,计数范围就是 0~1 ５,具有异步清零、同步置数、保持与二进制加法计数等逻辑功能。图 11。1 所示为 74L Ｓ１ 6 １得管脚图与逻辑功能示意图。图中 端就是异步清零控制端,当＝0 时,输出Ｑ 3Q2Q １Qo 全为零,实现异步清除功能。 就是同步置数控制端,当=１,＝０,且Ｃ P=CP↑时,输出 Q3 Ｑ 2Q1Q ｏ=D ３ D2D1D ｏ,实现同步预置数功能。C Ｔ P 与 CTT 就是计数控制端,CP就是上升沿有效得时钟脉冲输入端,D0～D3 就是并行数据输入端,Q0～Q3 就是计数输出端,CO 就是进位输出端,且进位输出信号Ｃ O=ＣＴ t＝Ｑ 3Q2Q1Qo ,它可以用来实现电路得级联扩展。7 ４ LS16 １得逻辑功能如表 6。9 所示、表中各控制输入端按优先级从高到低得次序排列,依次为、、C Ｔ p 与 CTt,其中 CR 优先级最高、计数输出 Q3 为最高位,Qo 为最低位、表 6、9 7 ４ LS16 １得逻辑功能表输入 输出CTpCTtCPD3D2 D1Ｄ oQ3Q ２Q1Ｑ o0××××××××000０10××↑D3D ２D １D0D3Ｄ２D1D0110×××××× 保持1１×0××××× 保持１１11↑××××二进制加法计数由表 6.９可知,７４ LS161 具有以下逻辑功能:（1） 异步清零。当=0 时,计数器清零,与Ｃ P 脉冲无关,所以称为异步清零。（2） 同步置数。当=1,=0 ,Ｃ P 脉冲上升沿到来时,并行输入数据 D3—Ｄ o 被置入计数器,计数器输出为Ｄ 3D2D1Do 。由于置数发生在脉冲 CP 上升沿时段,故称为同步置数、（3） 保持功能。当==1,且 CTp•CTt＝０时,输出Ｑ 3Q2 Ｑ 1Qo=Q3Q2Q １ Qo。保持不变、（4） 计数功能。当==Ｃ Tp=CTt=1 时,且 CP=CP↑时,计数器处于计数状态才开始加法计数,实现计数功能。随着 C Ｐ脉冲上升沿得到来,计数器对 CP 脉冲进行二进制加法计数,每来一个 CP 脉冲,计数值加“１”。当计数值达到 15 时,进位输出ＣO 为“1”、2、由 7 ４ L...
