实验十六脉冲分配器及其应用

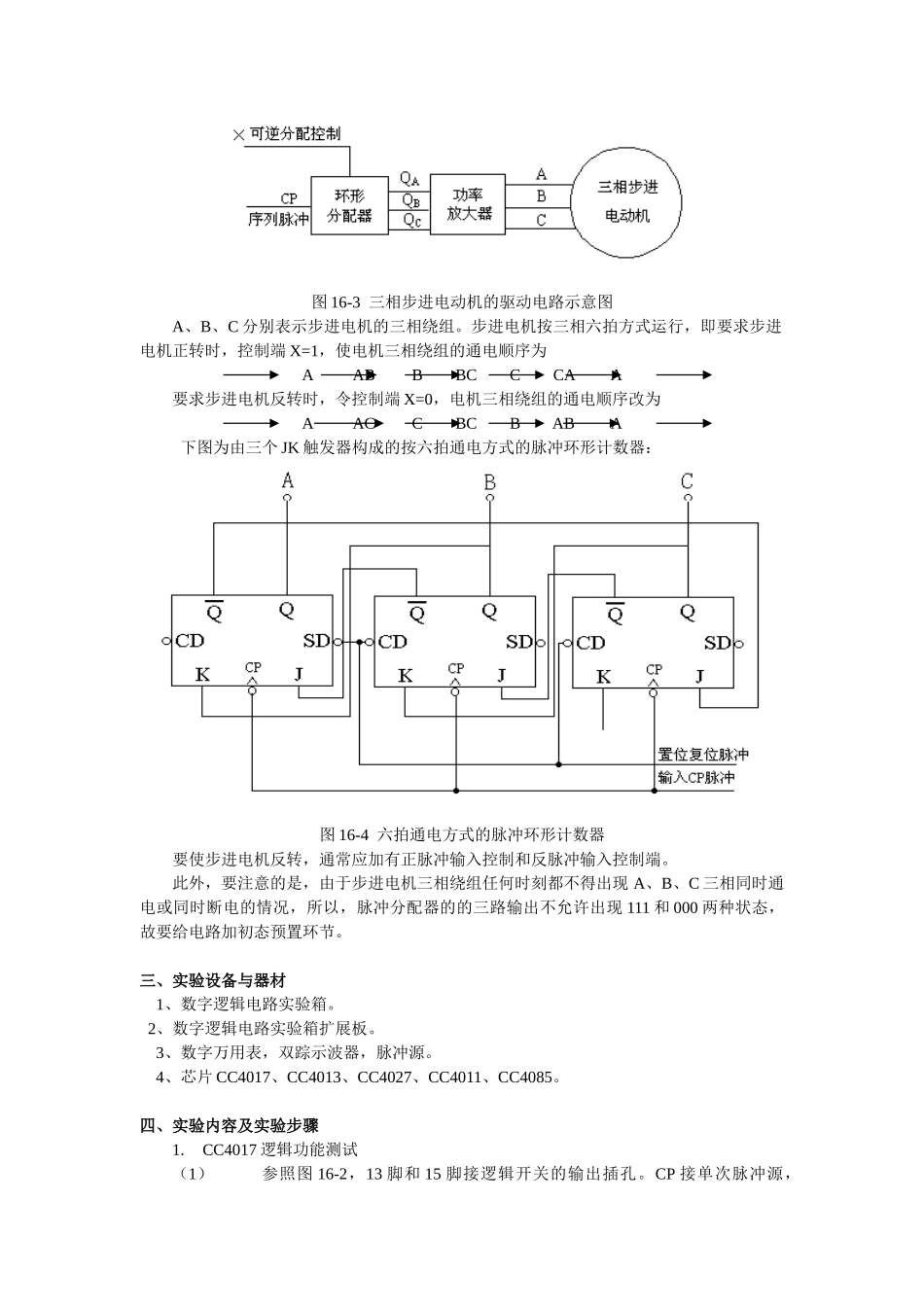

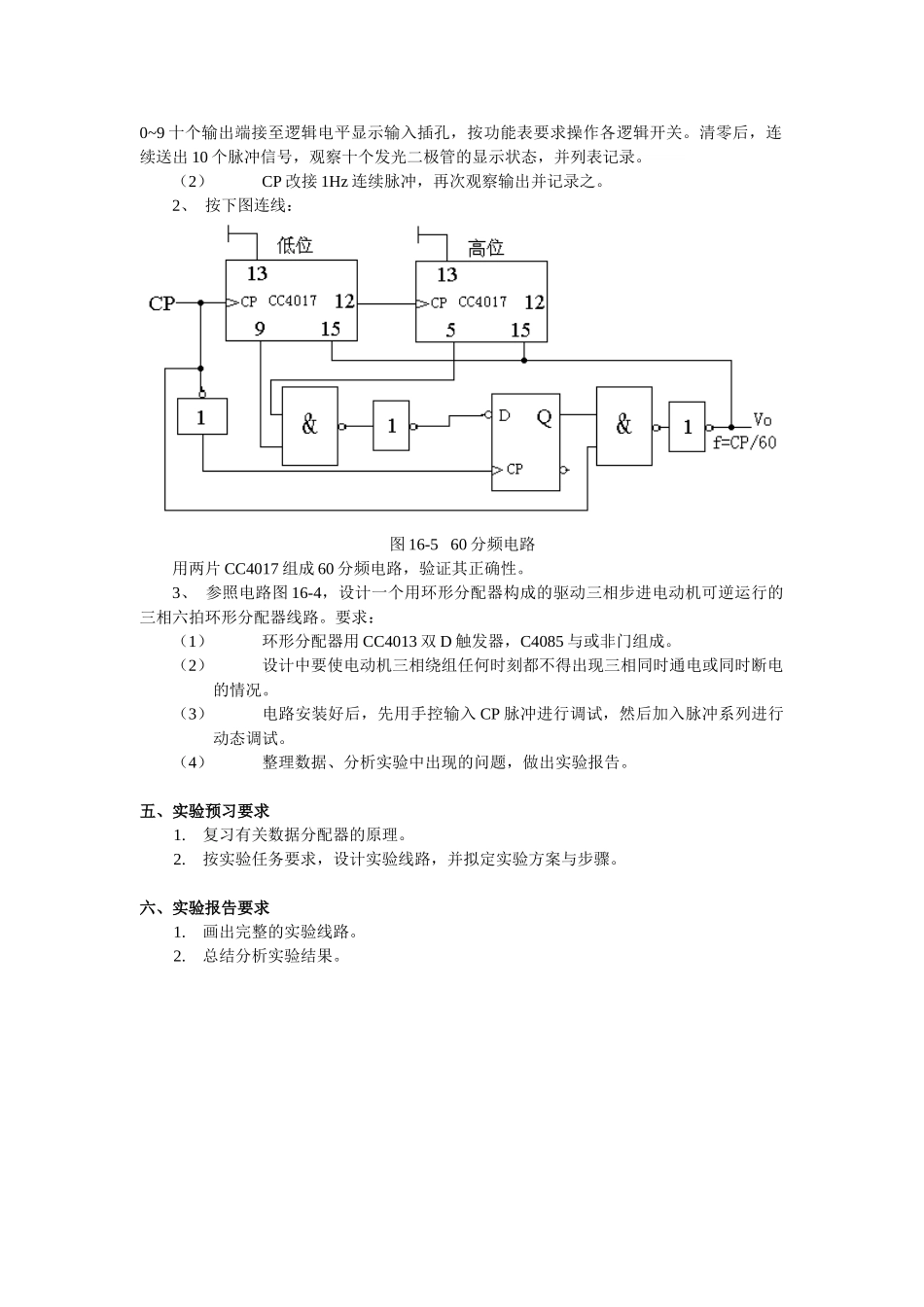

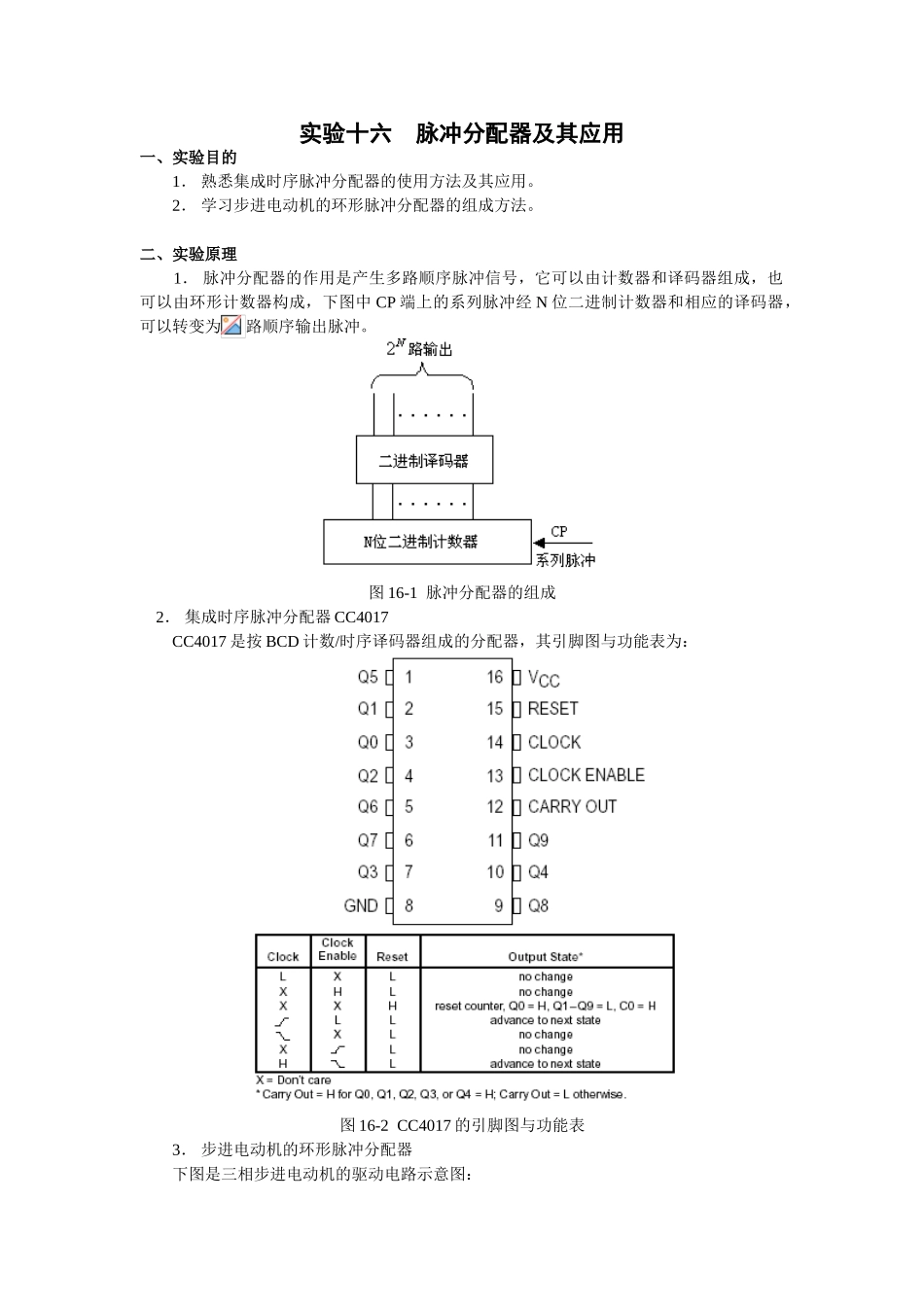

实验十六 脉冲分配器及其应用一、实验目的1． 熟悉集成时序脉冲分配器的使用方法及其应用。2． 学习步进电动机的环形脉冲分配器的组成方法。二、实验原理1． 脉冲分配器的作用是产生多路顺序脉冲信号，它可以由计数器和译码器组成，也可以由环形计数器构成，下图中 CP 端上的系列脉冲经 N 位二进制计数器和相应的译码器，可以转变为路顺序输出脉冲。图 16-1 脉冲分配器的组成 2． 集成时序脉冲分配器 CC4017CC4017 是按 BCD 计数/时序译码器组成的分配器，其引脚图与功能表为：图 16-2 CC4017 的引脚图与功能表3． 步进电动机的环形脉冲分配器下图是三相步进电动机的驱动电路示意图：图 16-3 三相步进电动机的驱动电路示意图A、B、C 分别表示步进电机的三相绕组。步进电机按三相六拍方式运行，即要求步进电机正转时，控制端 X=1，使电机三相绕组的通电顺序为A AB B BC C CA A要求步进电机反转时，令控制端 X=0，电机三相绕组的通电顺序改为A AC C BC B AB A 下图为由三个 JK 触发器构成的按六拍通电方式的脉冲环形计数器：图 16-4 六拍通电方式的脉冲环形计数器要使步进电机反转，通常应加有正脉冲输入控制和反脉冲输入控制端。此外，要注意的是，由于步进电机三相绕组任何时刻都不得出现 A、B、C 三相同时通电或同时断电的情况，所以，脉冲分配器的的三路输出不允许出现 111 和 000 两种状态，故要给电路加初态预置环节。三、实验设备与器材1、数字逻辑电路实验箱。 2、数字逻辑电路实验箱扩展板。3、数字万用表，双踪示波器，脉冲源。4、芯片 CC4017、CC4013、CC4027、CC4011、CC4085。四、实验内容及实验步骤1.CC4017 逻辑功能测试（1）参照图 16-2，13 脚和 15 脚接逻辑开关的输出插孔。CP 接单次脉冲源，0~9 十个输出端接至逻辑电平显示输入插孔，按功能表要求操作各逻辑开关。清零后，连续送出 10 个脉冲信号，观察十个发光二极管的显示状态，并列表记录。（2）CP 改接 1Hz 连续脉冲，再次观察输出并记录之。2、 按下图连线： 图 16-5 60 分频电路用两片 CC4017 组成 60 分频电路，验证其正确性。3、 参照电路图 16-4，设计一个用环形分配器构成的驱动三相步进电动机可逆运行的三相六拍环形分配器线路。要求：（1）环形分配器用 CC4013 双 D 触发器，C4085 与或非门组成。（2）设计中要使电动机三相绕组任何时刻都不得出现三相同时通电或同时断电的情况。（3...
