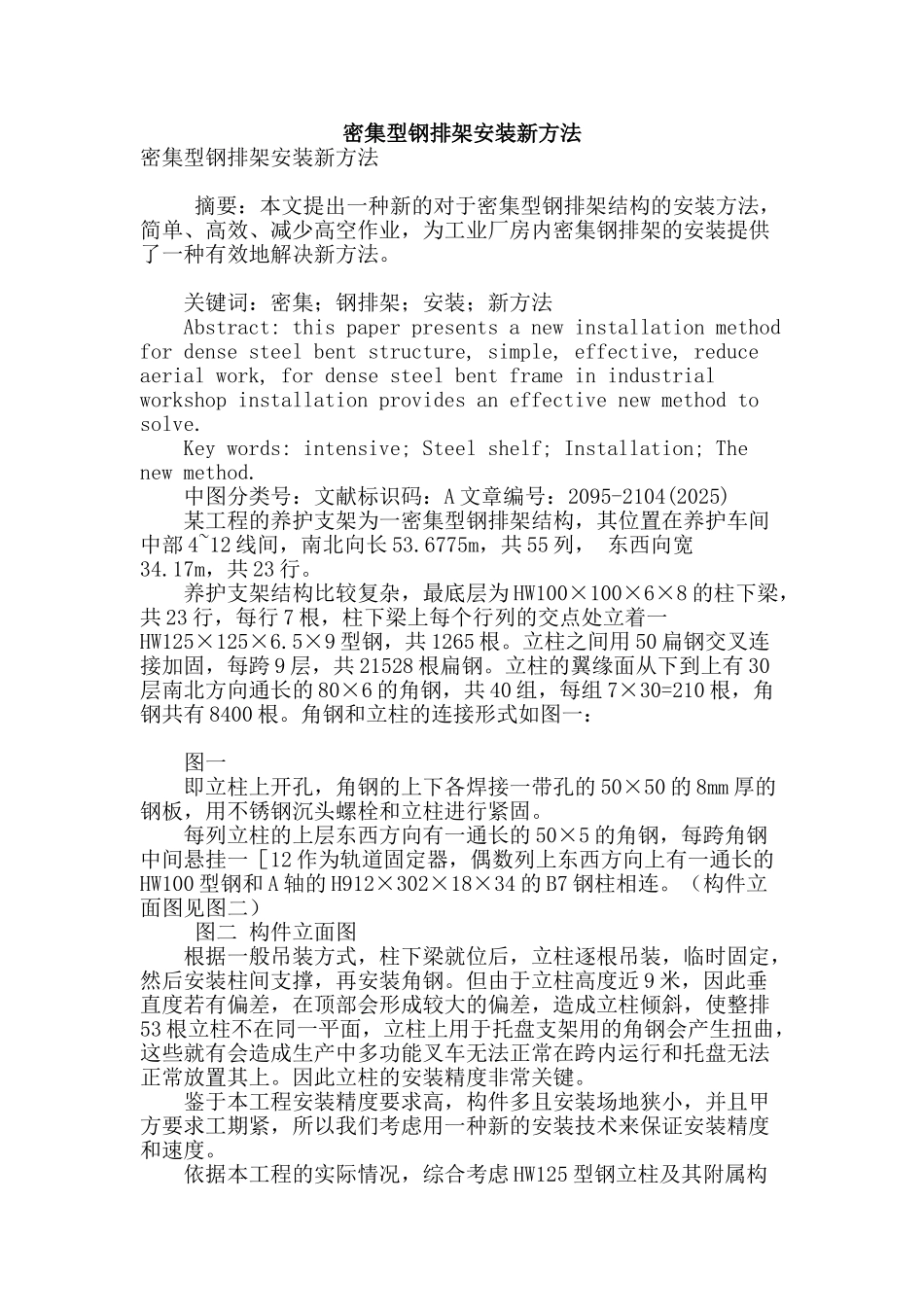

密集型钢排架安装新方法

密集型钢排架安装新方法密集型钢排架安装新方法 摘要：本文提出一种新的对于密集型钢排架结构的安装方法，简单、高效、减少高空作业，为工业厂房内密集钢排架的安装提供了一种有效地解决新方法。 关键词：密集；钢排架；安装；新方法 Abstract: this paper presents a new installation method for dense steel bent structure, simple, effective, reduce aerial work, for dense steel bent frame in industrial workshop installation provides an effective new method to solve. Key words: intensive; Steel shelf; Installation; The new method. 中图分类号：文献标识码：A 文章编号：2095-2104(2025) 某工程的养护支架为一密集型钢排架结构，其位置在养护车间中部 4~12 线间，南北向长 53.6775m，共 55 列， 东西向宽34.17m，共 23 行。 养护支架结构比较复杂，最底层为 HW100×100×6×8 的柱下梁，共 23 行，每行 7 根，柱下梁上每个行列的交点处立着一HW125×125×6.5×9 型钢，共 1265 根。立柱之间用 50 扁钢交叉连接加固，每跨 9 层，共 21528 根扁钢。立柱的翼缘面从下到上有 30层南北方向通长的 80×6 的角钢，共 40 组，每组 7×30=210 根，角钢共有 8400 根。角钢和立柱的连接形式如图一： 图一 即立柱上开孔，角钢的上下各焊接一带孔的 50×50 的 8mm 厚的钢板，用不锈钢沉头螺栓和立柱进行紧固。 每列立柱的上层东西方向有一通长的 50×5 的角钢，每跨角钢中间悬挂一［12 作为轨道固定器，偶数列上东西方向上有一通长的HW100 型钢和 A 轴的 H912×302×18×34 的 B7 钢柱相连。（构件立面图见图二） 图二 构件立面图 根据一般吊装方式，柱下梁就位后，立柱逐根吊装，临时固定，然后安装柱间支撑，再安装角钢。但由于立柱高度近 9 米，因此垂直度若有偏差，在顶部会形成较大的偏差，造成立柱倾斜，使整排53 根立柱不在同一平面，立柱上用于托盘支架用的角钢会产生扭曲，这些就有会造成生产中多功能叉车无法正常在跨内运行和托盘无法正常放置其上。因此立柱的安装精度非常关键。 鉴于本工程安装精度要求高，构件多且安装场地狭小，并且甲方要求工期紧，所以我们考虑用一种新的安装技术来保证安装精度和速度。 依据本工程的实际情况，综合考虑 HW125 型钢立柱及其附属构件的安装，选择利用托架整体安装的方法，以...
