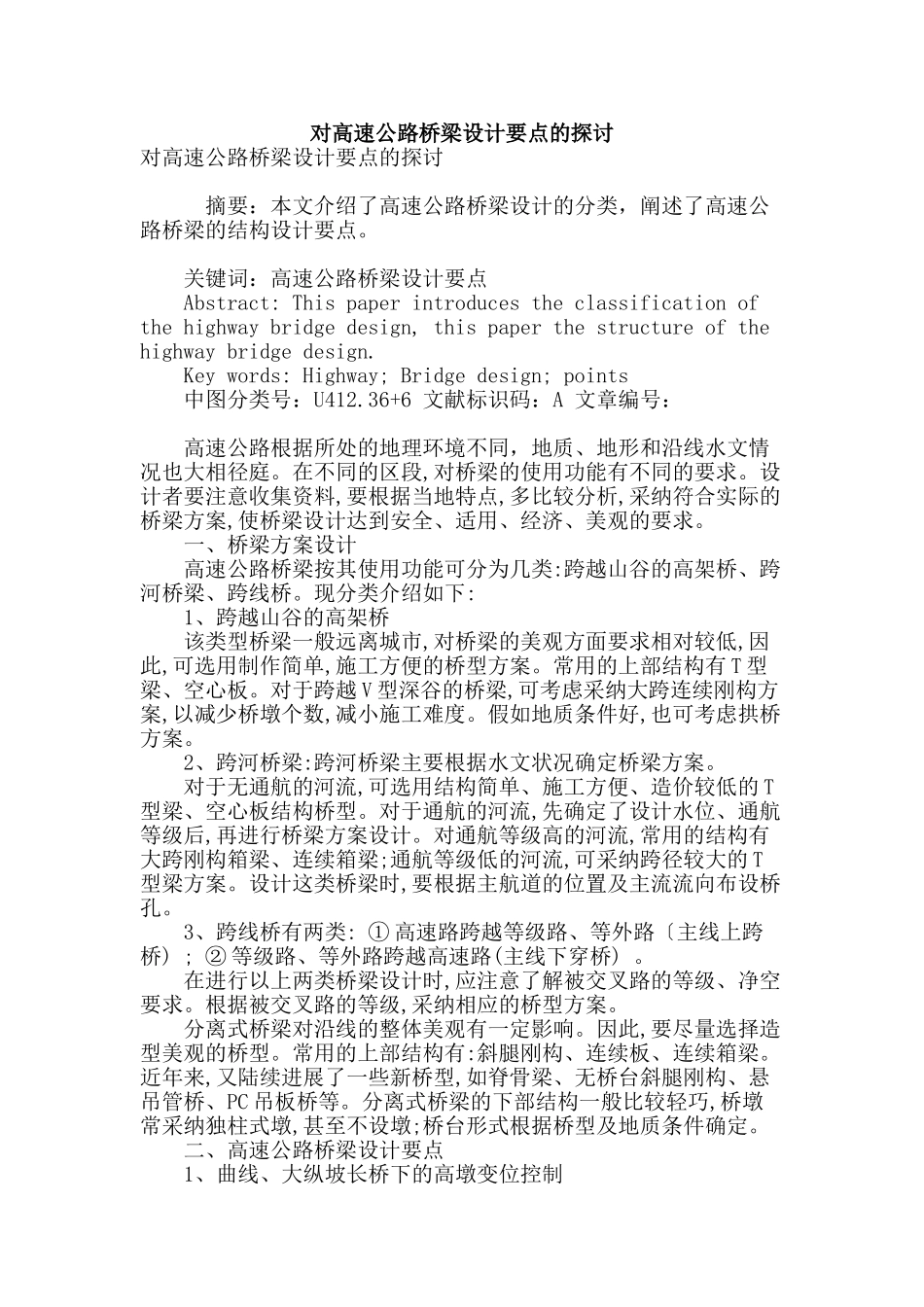

对高速公路桥梁设计要点的探讨

对高速公路桥梁设计要点的探讨对高速公路桥梁设计要点的探讨 摘要：本文介绍了高速公路桥梁设计的分类，阐述了高速公路桥梁的结构设计要点。 关键词：高速公路桥梁设计要点 Abstract: This paper introduces the classification of the highway bridge design, this paper the structure of the highway bridge design. Key words: Highway; Bridge design; points 中图分类号：U412.36+6 文献标识码：A 文章编号： 高速公路根据所处的地理环境不同，地质、地形和沿线水文情况也大相径庭。在不同的区段,对桥梁的使用功能有不同的要求。设计者要注意收集资料,要根据当地特点,多比较分析,采纳符合实际的桥梁方案,使桥梁设计达到安全、适用、经济、美观的要求。 一、桥梁方案设计 高速公路桥梁按其使用功能可分为几类:跨越山谷的高架桥、跨河桥梁、跨线桥。现分类介绍如下: 1、跨越山谷的高架桥 该类型桥梁一般远离城市,对桥梁的美观方面要求相对较低,因此,可选用制作简单,施工方便的桥型方案。常用的上部结构有 T 型梁、空心板。对于跨越 V 型深谷的桥梁,可考虑采纳大跨连续刚构方案,以减少桥墩个数,减小施工难度。假如地质条件好,也可考虑拱桥方案。 2、跨河桥梁:跨河桥梁主要根据水文状况确定桥梁方案。 对于无通航的河流,可选用结构简单、施工方便、造价较低的 T型梁、空心板结构桥型。对于通航的河流,先确定了设计水位、通航等级后,再进行桥梁方案设计。对通航等级高的河流,常用的结构有大跨刚构箱梁、连续箱梁;通航等级低的河流,可采纳跨径较大的 T型梁方案。设计这类桥梁时,要根据主航道的位置及主流流向布设桥孔。 3、跨线桥有两类: ① 高速路跨越等级路、等外路〔主线上跨桥) ; ② 等级路、等外路跨越高速路(主线下穿桥) 。 在进行以上两类桥梁设计时,应注意了解被交叉路的等级、净空要求。根据被交叉路的等级,采纳相应的桥型方案。 分离式桥梁对沿线的整体美观有一定影响。因此,要尽量选择造型美观的桥型。常用的上部结构有:斜腿刚构、连续板、连续箱梁。近年来,又陆续进展了一些新桥型,如脊骨梁、无桥台斜腿刚构、悬吊管桥、PC 吊板桥等。分离式桥梁的下部结构一般比较轻巧,桥墩常采纳独柱式墩,甚至不设墩;桥台形式根据桥型及地质条件确定。 二、高速公路桥梁设计要点 1、曲线、大纵坡长桥下的高墩变位控制 高墩桥采纳的是柔性墩结构,设计中应重视桥梁的稳定性和变位问题。在曲...
