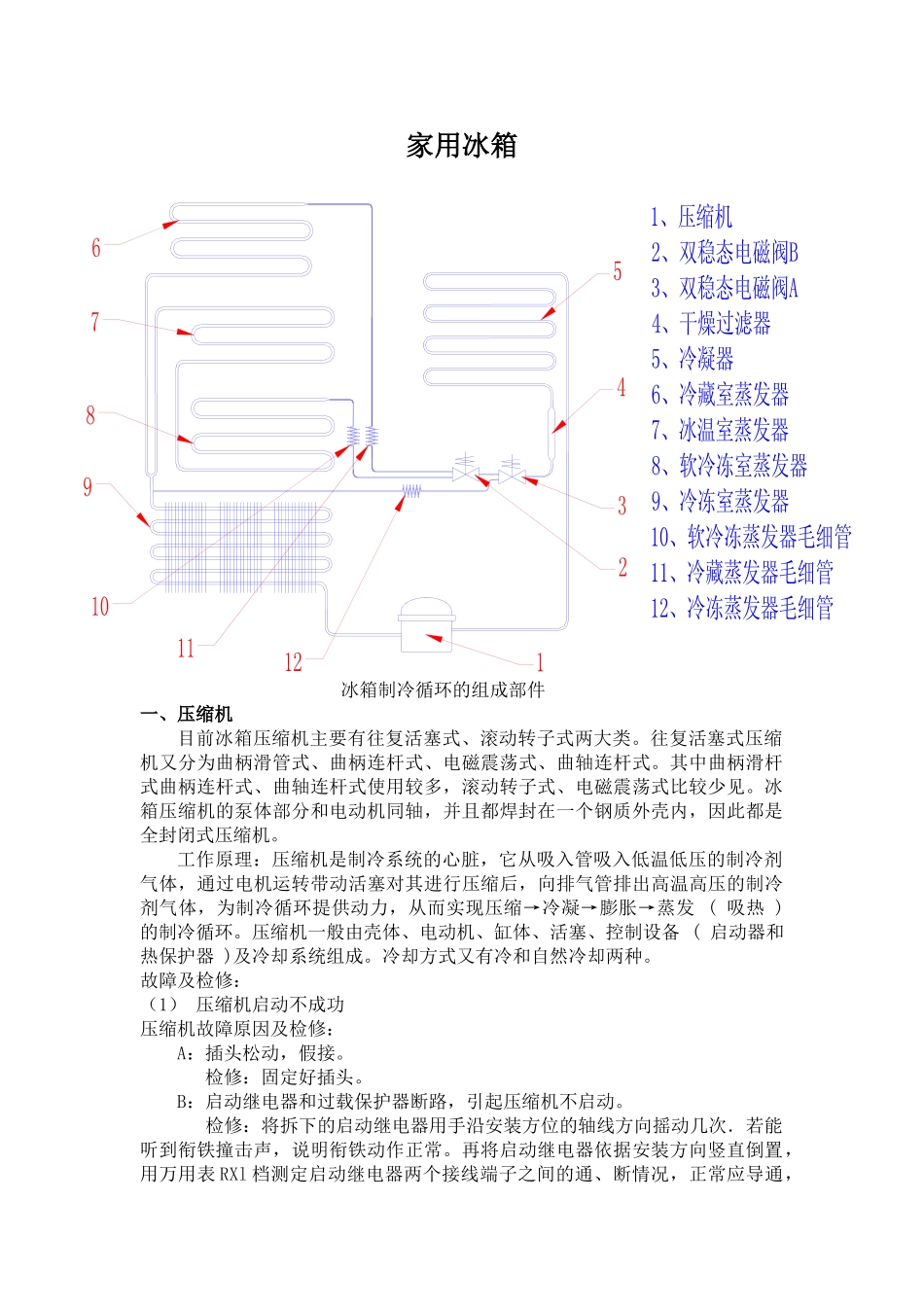

家用冰箱冰箱制冷循环的组成部件一、压缩机目前冰箱压缩机主要有往复活塞式、滚动转子式两大类。往复活塞式压缩机又分为曲柄滑管式、曲柄连杆式、电磁震荡式、曲轴连杆式。其中曲柄滑杆式曲柄连杆式、曲轴连杆式使用较多，滚动转子式、电磁震荡式比较少见。冰箱压缩机的泵体部分和电动机同轴，并且都焊封在一个钢质外壳内，因此都是全封闭式压缩机。工作原理：压缩机是制冷系统的心脏，它从吸入管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，从而实现压缩→冷凝→膨胀→蒸发 ( 吸热 ) 的制冷循环。压缩机一般由壳体、电动机、缸体、活塞、控制设备 ( 启动器和热保护器 )及冷却系统组成。冷却方式又有冷和自然冷却两种。故障及检修：（1） 压缩机启动不成功压缩机故障原因及检修：A：插头松动，假接。 检修：固定好插头。B：启动继电器和过载保护器断路，引起压缩机不启动。 检修：将拆下的启动继电器用手沿安装方位的轴线方向摇动几次．若能听到衔铁撞击声，说明衔铁动作正常。再将启动继电器依据安装方向竖直倒置，用万用表 RXl 档测定启动继电器两个接线端子之间的通、断情况，正常应导通，但实测处于断开状态。认真检查发现电流线圈的焊接点断开。将拆下的碟形过载保护器用万用表 Rx1 社测量其两个接线端子之间的阻值，在室温下阻值为 0 一 1 欧为正常。如阻值为无穷大则过载保护器断路。实测阻值为 0.4 欧，过载保护器正常。说明故障是由启动继电器电流线圈断路引起。故障排除将启动继电器电流线圈断开处用锡焊焊接，然后与过载保护器一起装回压缩机机壳旁边的接线罩盖内，接上电源，电冰箱工作正常。C:检查外接电源以及压缩机输入电压有无 检修：检查接电源、压缩机输入电压是否符合标准要求（187V～242V），用万用表沟通档外接电源、压缩机输入电压情况是否在此范围之内，如不符合要应实行措施调整到正常范围之内。D:环境温度过低 检修：1、环境温度过低（1～10℃）时，假如冰箱为人工补偿方式，此时需要打开补偿开关，假如磁性温度补偿开关，则需要检查磁性开关是否正常：因为环境温度过低，特别是对于双温单控冰箱的冰箱，只要压缩机工作很短时间冷藏室就达到了预定的温度（1～10℃），同时由于环境温度低，冷藏室的温度回升很慢或不回升，压缩机长时间不工作，停机的时间过长，而造成冷冻室的温度过高，达不到－18℃以下。2、当环境温...
