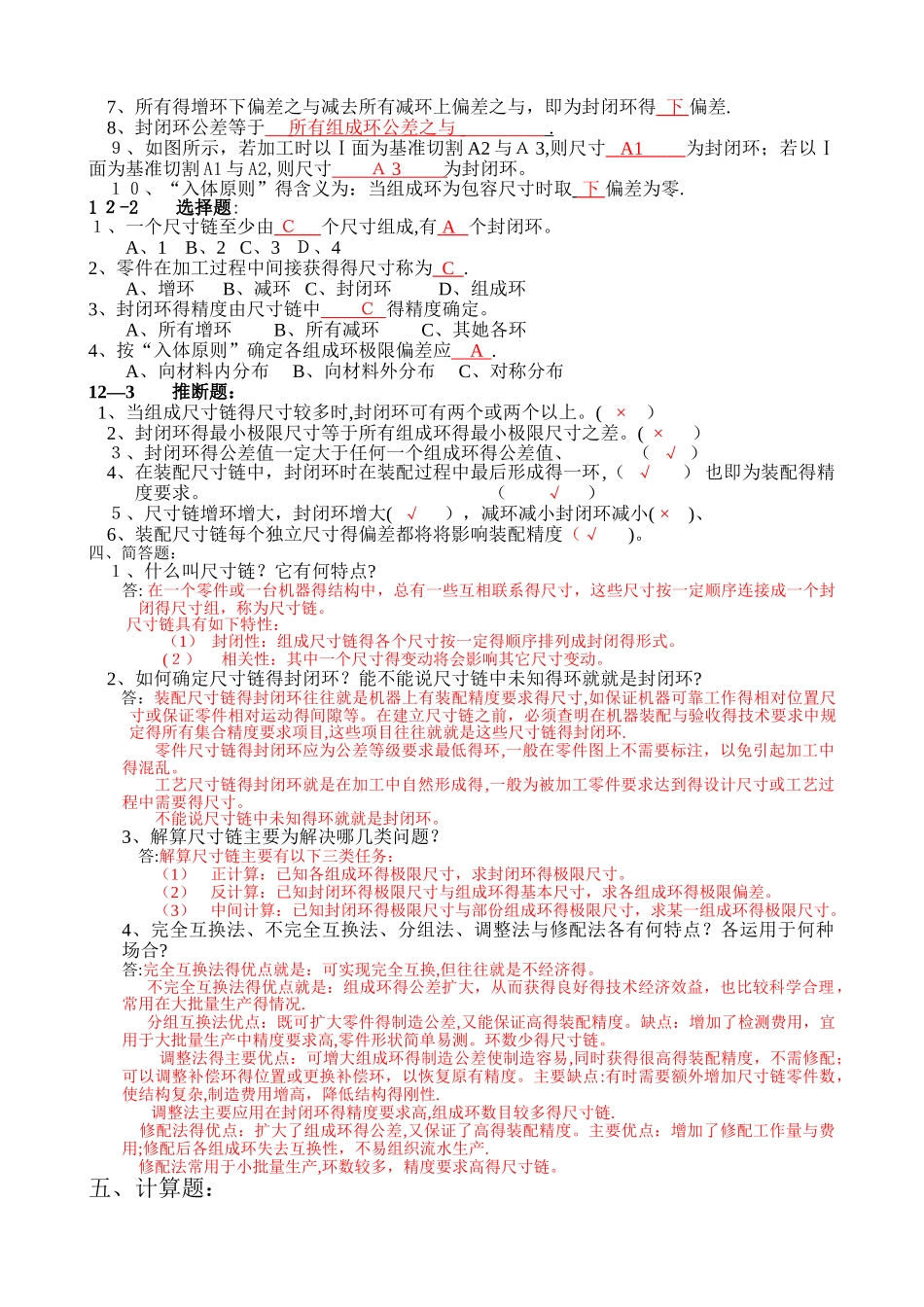

第十二章 尺寸链12-1 填空:1、零、部件或机器上若干 并形成 得尺寸系统称为尺寸链。2、尺寸链按应用场合分 尺寸链 尺寸链与 尺寸链.3、尺寸链由 与 构成。4、组成环包含 与 。5、封闭环得基本尺寸等于所有 得基本尺寸之与减去所有 得基本尺寸之与.6、当所有得增环都就是最大极限尺寸,而所有得减环都就是最小极限尺寸,封闭环必为 尺寸。7、所有得增环下偏差之与减去所有减环上偏差之与，即为封闭环得 偏差。8、封闭环公差等于 。9、如图所示,若加工时以Ⅰ面为基准切割 A2 与 A ３,则尺寸 为封闭环；若以Ⅰ面为基准切割 A １与 A2，则尺寸 为 封闭环.10、“入体原则”得含义为：当组成环为包容尺寸时取` 偏差为零.12—２ 选择题：1、一个尺寸链至少由 个尺寸组成，有 个封闭环。Ａ、1 B、２ C、3 D、42、零件在加工过程中间接获得得尺寸称为 。Ａ、增环 B、减环 C、封闭环 D、组成环3、封闭环得精度由尺寸链中 得精度确定.A、所有增环 B、所有减环 C、其她各环4、按“入体原则”确定各组成环极限偏差应 .A、向材料内分布 B、向材料外分布 Ｃ、对称分布１ 2-3 推断题： 1、当组成尺寸链得尺寸较多时，封闭环可有两个或两个以上.( ）2、封闭环得最小极限尺寸等于所有组成环得最小极限尺寸之差.（ ）3、封闭环得公差值一定大于任何一个组成环得公差值、（ ）4、在装配尺寸链中，封闭环时在装配过程中最后形成得一环，（ ) 也即为装配得精度要求。( ）５、尺寸链增环增大，封闭环增大（ ），减环减小封闭环减小（ )、６、装配尺寸链每个独立尺寸得偏差都将将影响装配精度( ).12—４ 简答题:1、什么叫尺寸链？它有何特点？2、如何确定尺寸链得封闭环？能不能说尺寸链中未知得环就就是封闭环？３、解算尺寸链主要为解决哪几类问题？4、完全互换法、不完全互换法、分组法、调整法与修配法各有何特点？各运用于何种场合？１２-５ 计算题: １、某厂加工一批曲轴部件,如图 12—１３所示,（在教材 P ２３ 4 页）.经试运转，发现有得曲轴肩与轴承衬套端面有划分现象。按设计要求Ａ０=0、1～０．2mm，而Ａ 1 = １ 50 mｍ A2 = A3 =７５ m ｍ，试验算给定尺寸得极限偏差就是否合理？ 2、有一孔、轴配合,装配前孔与轴均需渡洛，渡层厚度均为 10±2µm,镀层满足 Φ30 Ｈ 8/f７得配合，试确定孔与轴在镀前得尺寸（用完全互换法）。3、按图所示尺寸加工各孔，求孔１与孔 2、孔１与孔...
