局部通风机安全供电设计专题方案

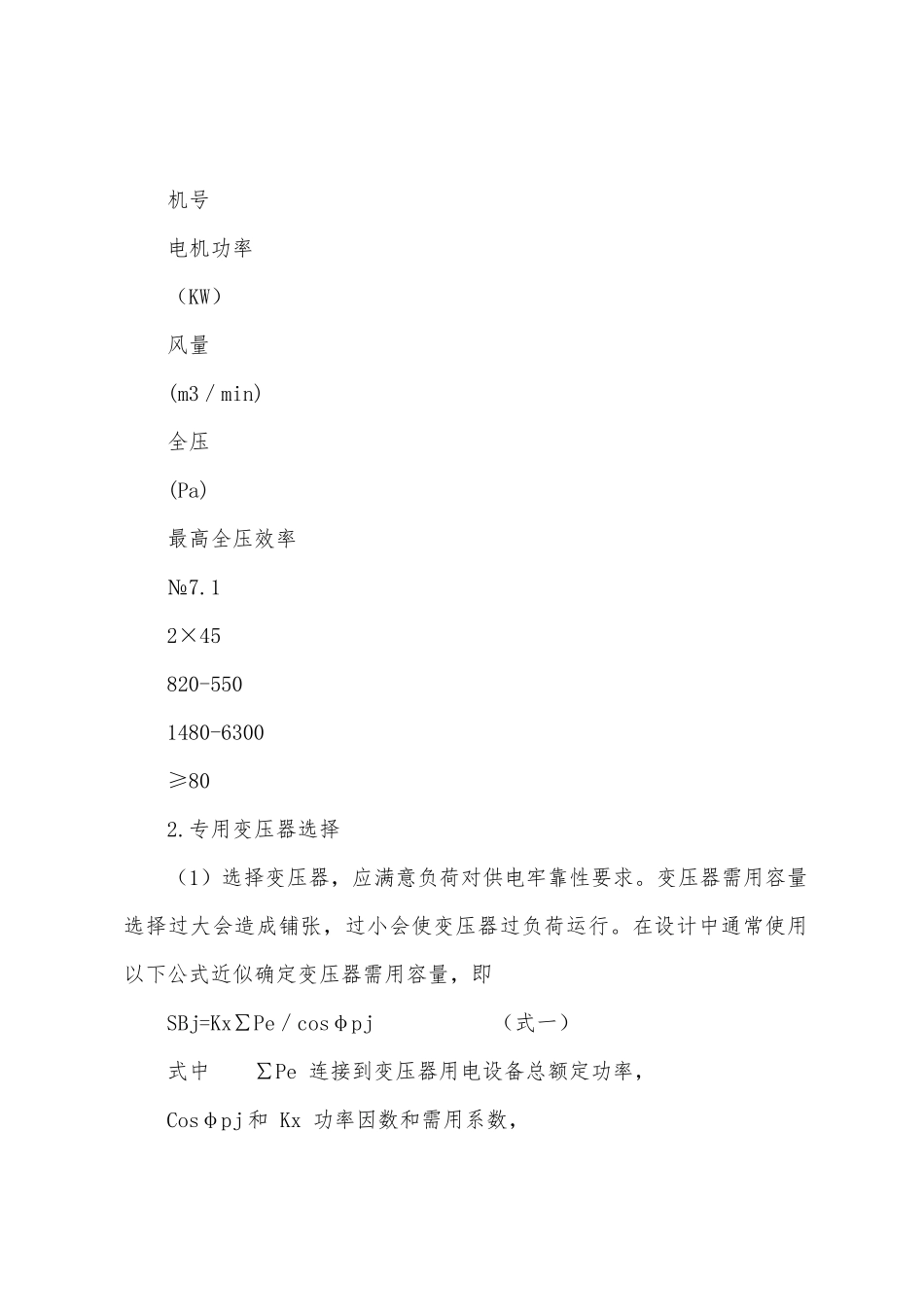

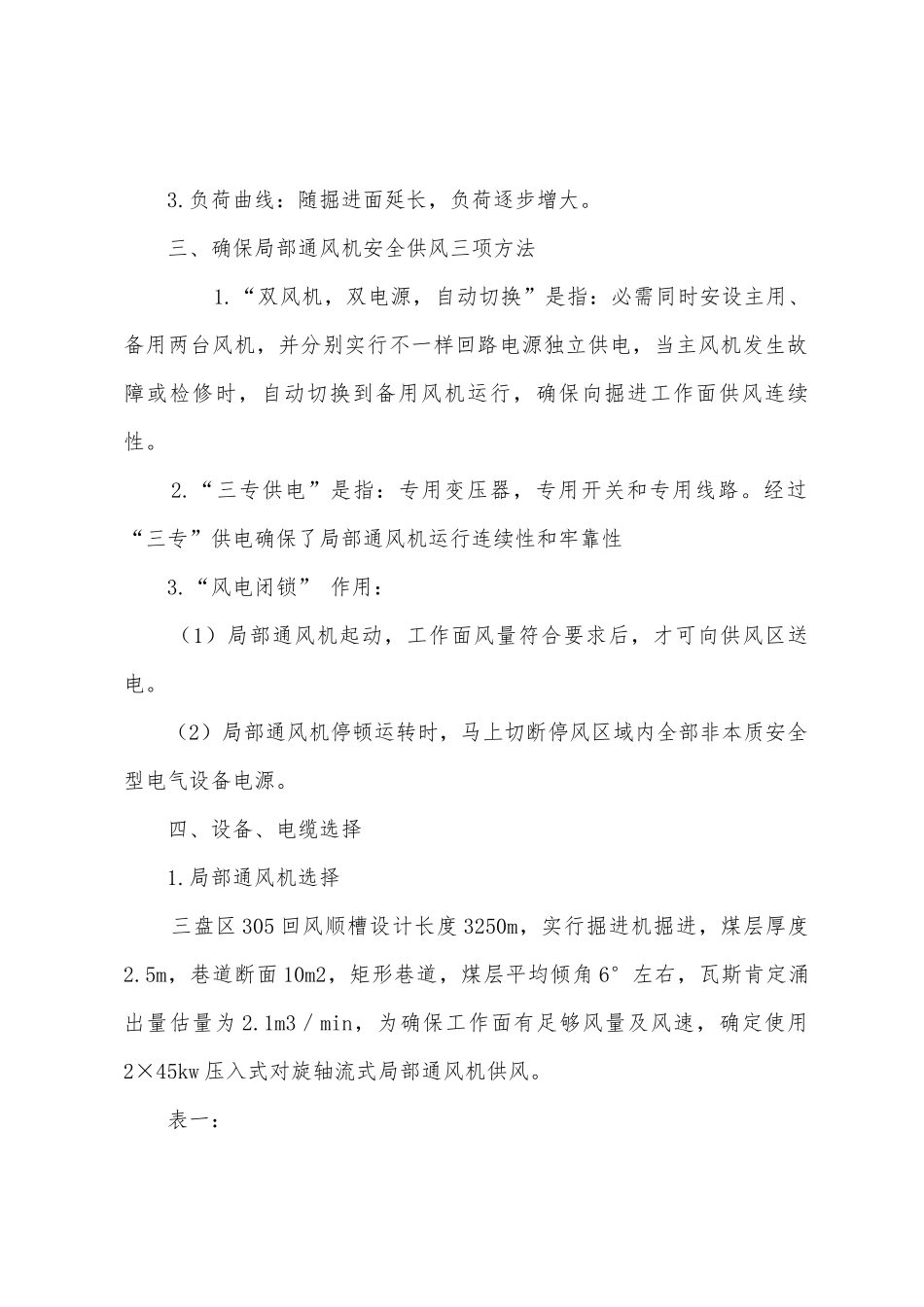

局部通风机安全供电设计专题方案 局部通风机安全供电设计方案 一、局部通风作用及关键性 1.为井下掘进工作面作业人员供应新奇呼吸空气。 2.稀释和排诞生产过程中产生有害体气和粉尘。 3.调整掘进巷道和作业场所气候条件，满意风速、温度和湿度要求。 4.是保障矿工职业安康和预防瓦斯事故关键方法。 二、局部通风机运行特点及要求 1.连续性：局部通风机正常起动后要求在一天内必需连续运行，以确保向掘进工作面供风连续而不中止。 2.长期性：从掘进工作面开口到完工，通常需要数月以上，在这期间局部通风机必需连续运行不得中止。 3.负荷曲线：随掘进面延长，负荷逐步增大。 三、确保局部通风机安全供风三项方法 1.“双风机，双电源，自动切换”是指：必需同时安设主用、备用两台风机，并分别实行不一样回路电源独立供电，当主风机发生故障或检修时，自动切换到备用风机运行，确保向掘进工作面供风连续性。 2.“三专供电”是指：专用变压器，专用开关和专用线路。经过“三专”供电确保了局部通风机运行连续性和牢靠性 3.“风电闭锁” 作用： （1）局部通风机起动，工作面风量符合要求后，才可向供风区送电。 （2）局部通风机停顿运转时，马上切断停风区域内全部非本质安全型电气设备电源。 四、设备、电缆选择 1.局部通风机选择 三盘区 305 回风顺槽设计长度 3250m，实行掘进机掘进，煤层厚度2.5m，巷道断面 10m2，矩形巷道，煤层平均倾角 6°左右，瓦斯肯定涌出量估量为 2.1m3／min，为确保工作面有足够风量及风速，确定使用2×45kw 压入式对旋轴流式局部通风机供风。 表一： 机号 电机功率 （KW） 风量 (m3／min) 全压 (Pa) 最高全压效率 №7.1 2×45 820-550 1480-6300 ≥80 2.专用变压器选择 （1）选择变压器，应满意负荷对供电牢靠性要求。变压器需用容量选择过大会造成铺张，过小会使变压器过负荷运行。在设计中通常使用以下公式近似确定变压器需用容量，即 SBj=Kx∑Pe／cosφpj （式一） 式中 ∑Pe 连接到变压器用电设备总额定功率， Cosφpj 和 Kx 功率因数和需用系数， （2）选择变压器额定容量应大于或等于变压器计算容量，即SBe≥SBj (式二) 式中 SBe 变压器额定容量，KVA。 依据上面标准，计算专用变压器容量为 SBj=Kx∑Pe／cosφpj = 0.6×90／0.7 = 78.85 KVA 依据以上计算，并考虑变压器对缆线最远端短路爱护和现有设备起源，选择 KBSG-315／6 型变压器满意要求...
