巢湖市湖光路建设工程桥梁施工监理实施细则

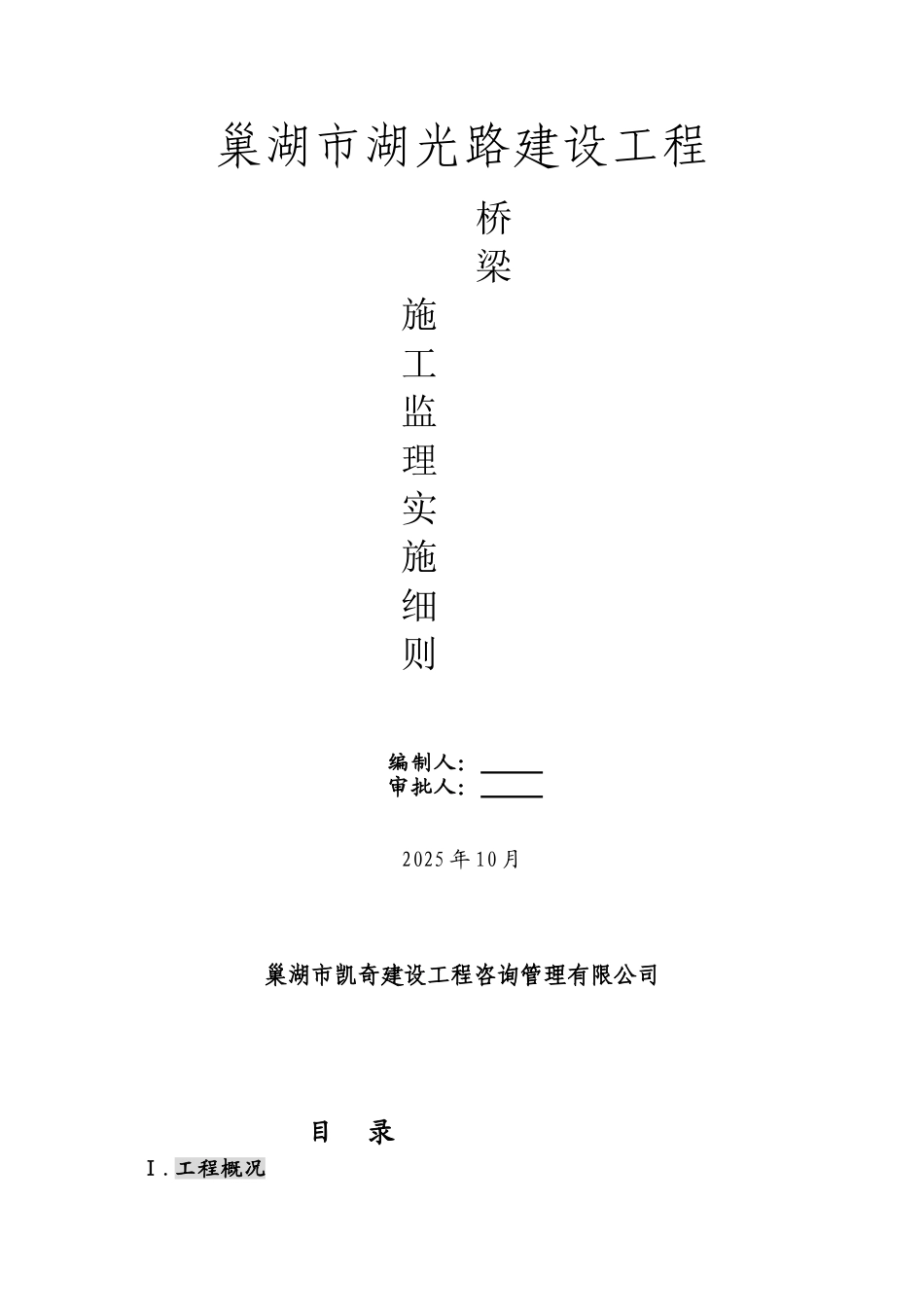

巢湖市湖光路建设工程桥梁施工监理实施细则编制人： 审批人： 2025 年 10 月巢湖市凯奇建设工程咨询管理有限公司目 录Ⅰ.工程概况Ⅱ.桥墩台（横、立墙）施工监理实施细则一.桥墩台施工测量的监理 二.桥墩台施工监理1．桥墩施工监理2．桥台施工监理三.施工安全监理控制要点四.施工`试验`质检表格Ⅲ. 桥梁施工监理实施细则一. 概述二. 施工中测量的监理三. 桥梁施工监理1．就地浇筑箱梁的支架2．梁体模板3．箱梁钢筋制作安装4．箱梁浇筑砼5．局部预应力施工6．支座安装四。桥梁附属构造施工监理1．防滑锚杆2．防撞护墙3．型钢伸缩缝4．桥头搭板5．桥面铺装6．桥梁泄水管五.施工安全监理控制要点六.施工`试验`质检表格Ⅰ.工程概况湖光路工程在桩号 0+913 附近跨越西撇洪沟有现状桥梁一座，为两跨 10米板桥，现状河道在湖光路东西两侧差别很大，东侧河道两侧已经护砌，主河槽宽度 16-20 米不等，西侧河槽为土质边坡，河道形状不规则，宽度 50 米左右。西撇洪沟规划为复式河槽，其中主河槽河底宽度 25 米。两侧为 1：2.5 放破后接副河槽，其宽度 7.5 米，河道总宽 47.5 米，规划河底标高 5.31 米，规划 50 年一遇防洪水位 10.88 米。现状桥梁中心线与改造后湖光路中心线有所偏移，且跨径也不能满足规划河道的要求，因此拆除现状桥梁后新建一座桥梁。新建桥梁为 3 跨 16 米简支桥板，桥面布置与道路断面相同，该桥分两幅，中央绿化带 7 米范围内透空。II.桥墩台施工监理实施细则.一. 桥墩台施工测量的监理1.测定成桩桩顶高程.利用高程控制点，对已完成浇注砼的钻孔灌注桩,用水准仪进行高程测量,按设计测定桩顶标高，据以凿除超灌的桩头砼，高程误差不得超过 10mm。2.测定成桩中心点.利用各钻孔桩的护桩测定钻孔灌注桩清理桩头后的桩顶中心，用红铅笔或墨线标出桩顶中心。假如发现护桩被施工机械扰动时，应利用平面控制点用全站仪极座标法进行桩中心的测定。必要时用此法对前述方法测定的中心进行校对。测量误差不得超过 5mm。3.待桩柱连接段砼浇注完成后同样采纳上述发办法，测定墩柱底标高和中心点。误差要求同上。4.墩柱立模后测定墩顶标高和中心点，其误差均不的超过 3mm 。 5.桥台立模后用水平仪和吊锤球方法测定桥台底部和顶部标高，测量桥台钢筋模板尺寸及方位，标高误差不得超过 5mm，模板尺寸偏差不得超过 5mm 。6.待墩台完成后用全站仪最后一次测定墩台中心和支座中心位置。用水准仪测定桥梁支...
